自動ドア：引き戸

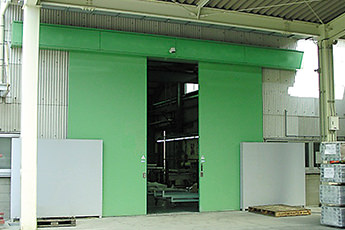

DSN-500工場などの大型、重量ドアをスムーズに開閉
- 商品概要
- 仕様
- 各種図面
商品概要
工場などの大型、重量ドアを高速開閉できます。ドア1枚の質量が最大1000kgまでの引分けドア、及び最大2000kgまでの片引きドアに対応可能です。
特長
1）高度な制御ソフトを搭載したマイクロコンピュータを内蔵したメインコントローラ。
2）扉高速作動、反転性向上によりスムーズな通行が可能。
3）補助減速機使用により最大ドア質量2000kg（片引き時）までの扉を開閉可能
引き戸の商品一覧
基本商品
| 商品名・型式 | 開閉タイプ | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|---|
 | V-60SL | 引き分け | 軽量ドア用（最大適応ドア重量～60kg） | ||
 | V-85SL | 引き分け | 中量ドア用（最大適応ドア重量～85kg） | ||
 | V-150SL | 引き分け | 重量ドア用（最大適応ドア重量～150kg） | ||
 | V-250SL | 引き分け | 重量ドア用（最大適応ドア重量～250kg） | ||
 | DSN500 | 引き分け | 超重量ドア用（最大適応ドア重量～500kg） |
屋内専用自動ドア
| 商品名・型式 | 開閉タイプ | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|---|
 | V-50SL-KW | 引き分け | パーティションドア向け自動ドア開閉装置 | ||
| V-50SL-FN | 引き分け | パーティションドア向け自動ドア開閉装置 （壁収納タイプ） | ||
 | アキュドア V-60/85/150SL-AA | 引き分け | 医療・福祉施設の間仕切りに最適な引き戸式自動ドア 建具壁面埋め込みタイプ | ||
 | リニアライン MM-50CAN | 引き分け | 高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 軽量タイプ | ||
| リニアライン MM-80CAN | 引き分け | 高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 中量タイプ |
特殊引き戸
| 商品名・型式 | 開閉タイプ | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|---|
 | サウンドレスドア V-85SV | 引き分け | 防振・静音設計・中量ドア用 | ||
| サウンドレスドア V-150SV | 引き分け | 防振・静音設計・重量ドア用 | ||
 | スライダー70 V-50SL-N70 | 引き分け | 70mm見込みサッシ対応 |
仕様
| 商品名・型式 | DSN-500（標準型） | DSN-500（減速型） | ||
|---|---|---|---|---|
| ネットワーク対応 |  |
|||
| ドアエンジン型式 | DS-500 | |||
| 開閉型 | 標準型 | 減速型 | ||
| 開閉タイプ | 引分け | 片引き | 引分け | 片引き |
| 最大適用ドア 単体質量(kg)×枚数 | 500×2 | 1000×1 | 1000×2 | 2000×1 |
| 適用ドア単体面積：DW×DH(㎡) | 14.0 | 27.5 | 27.0 | 45.0 |
| 適用ドア単体幅：DW(mm) | 3100 | 6100 | 6100 | 10100 |
| 最大適用ドア単体縦横比：DH/DW | 3.0 | 2.2 | ||
| 平均開閉速度 | 0.1～0.5m/s ×2 | 0.1～0.5m/s | ～0.3m/s ×2 | ～0.3m/s |
| 所要電源容量 | AC200V 10A | |||
| 作動可能基準風速 | 15m/s 以下 | |||
このロゴがある自動ドア装置は、CAN通信を用いたネットワークシステム対応を示します。
ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。
自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。
姿図：引分け
姿図：片引き
縦断面図
