自動ドア：引き戸
V-500SL工場などの大型、重量ドアをスムーズに開閉
- 商品概要
- 仕様
- 各種図面
商品概要

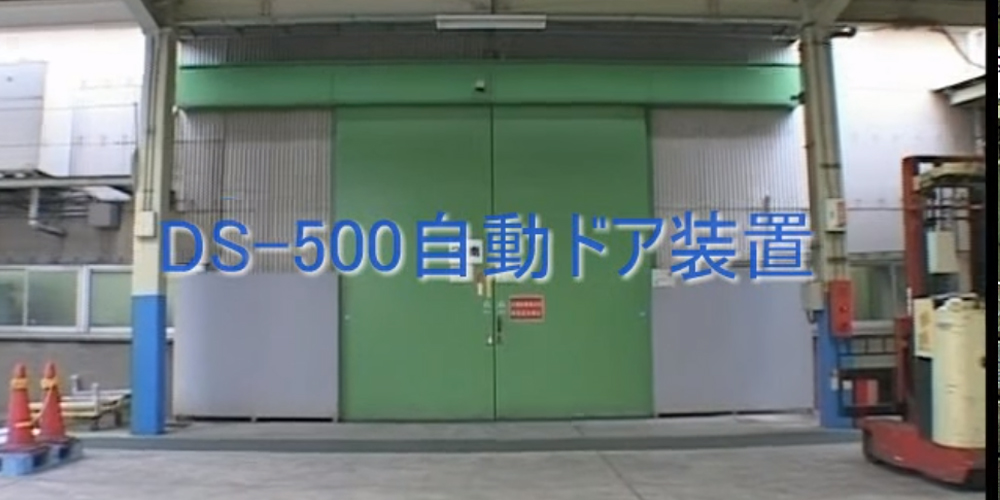

工場などの大型、重量ドアを高速開閉できます。ドア1枚の質量が最大1000kgまでの引分けドア、及び最大2000kgまでの片引きドアに対応可能です。
特長
1）JIS A 4722 に準拠した駆動装置設計。
※但し、減速機仕様では、JIS 規格の規定値である220N（日常的に操作しない場合）を超えるため、JIS 規格に準拠できません。
2）CAN通信を使用したNABCOネットシステムを採用
・リアルタイムでの相互監視と自己診断機能による安全作動で事故を防ぎます。
3）減速機仕様では、最大ドア質量2000kg（片引き時）までの扉を開閉可能
引き戸の商品
| 商品名・型式 | 特徴 |  |
JIS規格対応 |
|---|---|---|---|
| V-60SL | 軽量ドア用（最大適応ドア重量～60kg） |  |
|
| V-85SL | 中量ドア用（最大適応ドア重量～85kg） | |
|
| V-150SL | 重量ドア用（最大適応ドア重量～150kg） | |
|
| V-250SL | 重量ドア用（最大適応ドア重量～250kg） | |
|
| V-500SL | 超重量ドア用自動開閉装置（工場用ドアなど） | |
|
| V-60S-HM/ V-75-HM |
100mm見付面付引き戸 | |
|
| 商品名・型式 | 特徴 | |
JIS規格対応 |
|---|---|---|---|
| V-50SL-KW | パーティションドア向け自動ドア開閉装置 | |
|
| V-50SL-FN | パーティションドア向け自動ドア開閉装置 （壁収納タイプ） |
|
|
| アキュドア V-60/85/150SL-AA |
医療・福祉施設の間仕切りに最適な引き戸式自動ドア 建具壁面埋め込みタイプ |
|
|
| リニアライン MM-50CAN |
高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 軽量タイプ |
|
|
| リニアライン MM-80CAN |
高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 中量タイプ |
|
|
| 商品名・型式 | 特徴 | |
JIS規格対応 |
|---|---|---|---|
| サウンドレスドア V-85SV |
防振・静音設計・中量ドア用 | |
|
| サウンドレスドア V-150SV |
防振・静音設計・重量ドア用 | |
|
| スライダー70 V-50SL-N70 |
70mm見込みサッシ対応 | |
|
仕様
| 商品名・型式 | V-500SL |
|---|---|
| ネットワーク対応 | |
| 開閉型 | 標準仕様 | 減速機仕様 | ||
|---|---|---|---|---|
| 開閉タイプ | 引分け | 片引き | ||
| 最大適用ドア 単体質量(kg)×枚数 | 500×2 | 1000×1 | 1000×2 | 2000×1 |
| 適用ドア単体幅：DW(mm) | 3100 | 6100 | 6100 | 10100 |
| 平均開閉速度(m/s) | 0.5m/s 以下 | 0.3m/s 以下 | ||
| 所要電源容量 | AC200V 6A | |||
| 使用周囲環境 周囲温度、湿度 | -10℃～50℃・20%～85%RH ※氷結、結露なきこと | |||
| 使用周囲環境 電磁界イミニティ | 工業環境（JIS C 61000-6-2） | |||
| 作動可能基準風速 | 15m/s 以下 | |||
このロゴがある自動ドア装置は、JIS安全規格対応を行いこれまで以上に安全性を追求した未来標準の自動ドアであり、さらにCAN通信を用いたネットワークシステム対応を示しております。
ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。
姿図：引分け
姿図：片引き
