自動ドア:円形戸

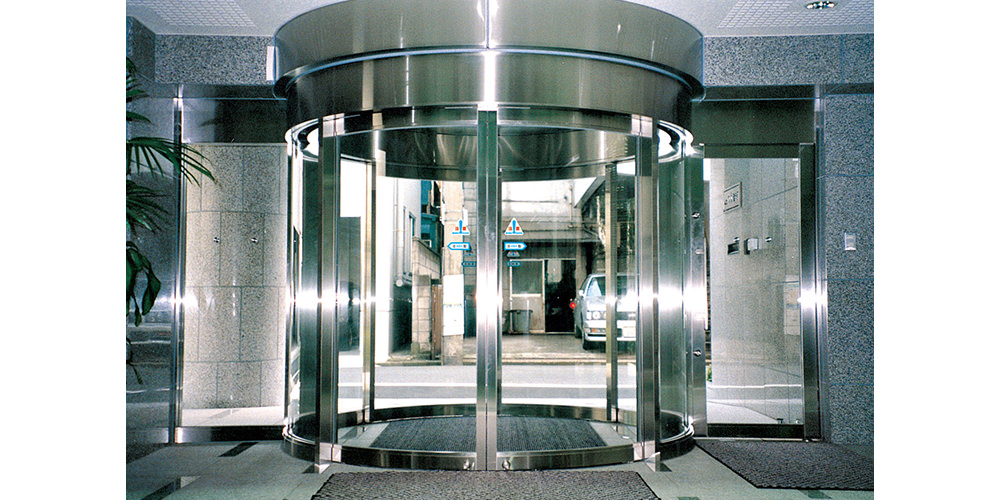

円形引き戸 V-85CU/V-150CU美しいカーブで高級感のある個性的なエントランスを演出

  • 商品概要
  • 仕様
  • 各種図面

商品概要

美しいカーブで高級感のある個性的なエントランスを演出します。
また、引き戸に近いドアの動きで、快適かつ安全な通行を実現します。

特長

1)駆動装置は、安全性を追求したNATRUSシリーズ(V-85CU、V-150CU)を採用。
2)半径1000mm以上から∞まで対応可能です。

仕様

商品名・型式 円形引き戸 V-85CU 円形引き戸 V-150CU
ネットワーク対応 NATRUS
ドアエンジン型式 VS-85 VS-150
開閉タイプ 引分け 片引き 引分け 片引き
最大適用ドア 単体質量(kg)×枚数 75×2 75×1 100×2 100×1
適用ドア単体面積:DW×DH(㎡) 2.6
適用ドア単体幅:DW(mm) 600~940 ※ロスカドアの場合
最大適用ドア単体縦横比:DH/DW 3以下
最小可能半径 1000R
平均開閉速度(m/s) 0.4以下
所要電源容量 AC100V・5A
使用周囲環境 周囲温度、湿度 -20℃~50℃、20%~90%RH
使用周囲環境 電磁界イミニティ 工業環境(JIS C 61000-6-2)
NATRUS

このロゴがある自動ドア装置は、JIS安全規格対応を行いこれまで以上に安全性を追求した未来標準の自動ドアであり、さらにCAN通信を用いたネットワークシステム対応を示しております。

ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。

姿図

姿図

縦断面図

縦断面図
