自動ドア:スイングゲート

Arc手動門扉をすべて自動に。 エントランス環境を快適にサポート、工場から一般家庭まで幅広く使用可能。

  • 商品概要

商品概要

Arcは、門扉のデザインを活かすため、シンプルなシルエットを採用しています。装置本体はABS樹脂カバー、リンクアーム部は溶融亜鉛メッキで補強されており、耐候性に優れています。リンクアーム式駆動を採用し、門扉に負担をかけない、優しい開閉を実現。軽量門扉との相性も抜群です。Luxoと同じくシンプルな構造のため、既存の手動門扉への取り付けも、門扉新設を含んだ施工にも最適です。

特長

1.ヨーロッパ生まれのシンプルなデザイン
門扉本体のデザインを大切に考えて、駆動方式にリンクアーム式駆動を採用。リンクアーム式駆動の為、門扉本体にも優しい駆動装置になっています。

2.耐候性に優れた構造
本体にはABS樹脂カバー、リンクアーム部は溶融亜鉛メッキ仕上を採用。

3.静かで安定した動作
DS24Vモータの採用で、静かでスムーズな開閉動作を実現しました。

4.改修工事に最適!メンテナンスも容易!
構造がシンプルなので、電気配管工事の処理も綺麗に納まります。
既存の手動門扉の自動門扉への改修工事も手軽に行えます。

5.停電時も安心!
手動開放キーにより何時でも手動開閉が可能です。尚、制御盤にはオプションにてバッテリーを増設すると、停電時でも門扉の自動開閉が可能です(数回)。

技術仕様

電源入力 1ΦAC100~120V 50/60Hz
モータ電源 DC24V 12A
モータ出力 200W
連続定格時間 30min(50%出力時)
駆動方式 電動ブレーキ付ギアモータ
最大トルク 300Nm
最大開時間 15sec/90°
(開クッション時間5sec含む)
最大閉時間 20sec/90°
(閉クッション時間10sec含む)
最大開閉角度 130°
保護等級 IP54(防塵・ 防沫型)
適用温度範囲 -20~55℃
本体材質 本体ベース:スチール粉体塗装
アーム部:溶融亜鉛メッキ(シルバー)
カバー:ABS樹脂(グリーン)
外形寸法 W374mm×H130mm×D150mm
本体重量 15kg

※最大適用門扉は、風速20m/sec以下の環境下で、幅3m以下×高さ2m以下、質量300kg以下、目隠し率30%以下を目安としてください。

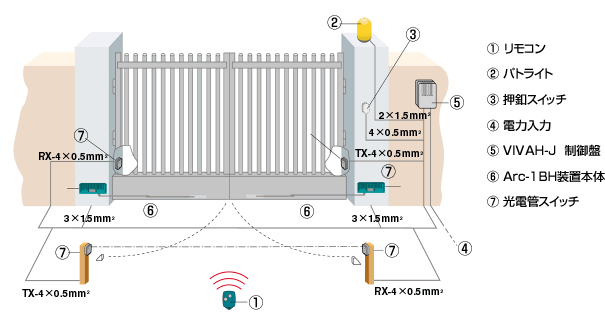

構造図
