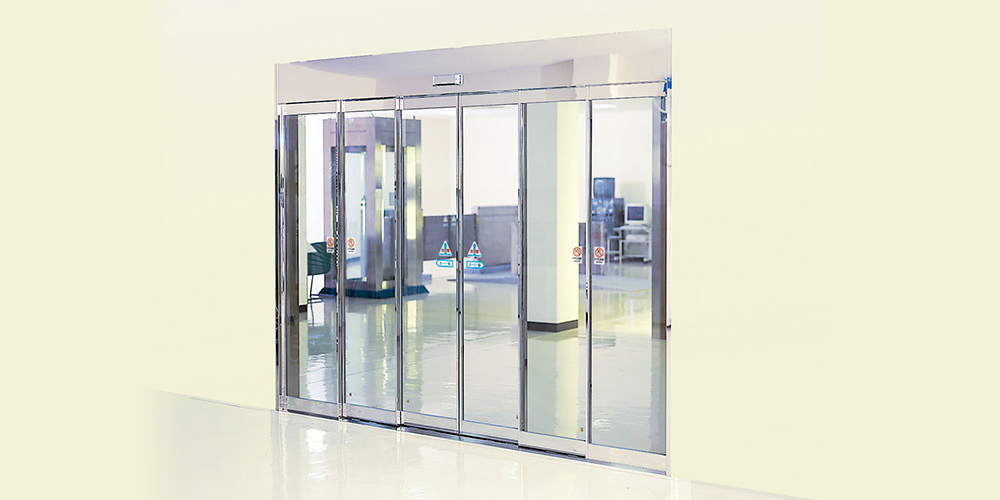

自動ドア:二重引き戸

二重引き戸一般引き戸に比べ1.3倍の開口幅を実現

  • 商品概要
  • 仕様
  • 各種図面

商品概要

一般引き戸より1.3倍も広く開くのが二重引き戸の大きな長所。狭い開口を広く、広い開口は更に広く開けることができます。

特長

1)安全性を追求した未来標準の自動ドア「NATRUS」を採用。
2)狭い開口でも広い有効開口(一般引き戸の1.3倍)を実現。
3)駆動部の改良により、無目見付がコンパクトになり、意匠性も向上しました。

<仕様について>
※下記仕様欄における適用ドア単体幅はステンレス框ドア(ドアの重なり寸法50mm)の場合となります。
※V-60TLは屋内専用となります。

仕様

商品名・型式 二重引き戸 V-60TL 二重引き戸 V-85TL 二重引き戸 V-150TL
ネットワーク対応 NATRUS
開閉タイプ 二重引分け 二重片引き 二重引分け 二重片引き 二重引分け 二重片引き
最大適用ドア 単体質量(kg)×枚数 40×4 50×2 55×4 65×2 100×4 100×2
適用ドア単体面積:DW×DH(㎡) 1.4 1.6 1.9 2.1 2.2 2.4
適用ドア単体幅:DW(mm) 500~550 500~600 500~650 500~800 500~1000 500~1000
最大適用ドア単体縦横比:DH/DW 4.2
平均開閉速度 0.4m/s 以下
所要電源容量 AC100V 5A
使用周囲環境 周囲温度、湿度 -20℃~50℃・20%~90%RH
使用周囲環境 電磁界イミニティ 工業環境(JIS C 61000-6-2)
NATRUS

このロゴがある自動ドア装置は、JIS安全規格対応を行いこれまで以上に安全性を追求した未来標準の自動ドアであり、さらにCAN通信を用いたネットワークシステム対応を示しております。

ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。

姿図:引分け

姿図:引分け

縦断面図

縦断面図
