自動ドア：センサー/アクセサリ
電池レス 丸形スイッチ送信機スイッチを押す力を利用して自己発電し電波を送信するため電池が不要
- 商品概要
- 仕様
- 各種図面
特長
１）本製品は電波法にもとづく小電力データ通信システムの無線設備として、認証を受けています。
※特定小電力無線（920MHz 帯）を使用
２）送信機ごとに固有ID による電波送信を行います。
３）使用可能周囲温度の下限は－ 30℃まで対応。
冷蔵・冷凍倉庫などでの操作機としても使用可能です。
４）（IPX5 相当の防水性能）
防噴流型（IPX5 相当）のため、水などで洗浄作業を行う食品工場、病院、保健施設などでの使用が可能です。
オプション

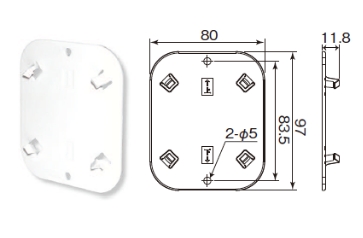

壁面取付用プレート
（DLW-3TPL）
タッチスイッチの商品一覧
| 商品名・型式 | 特長 | |
|---|---|---|
 | 電池レス プッシュスイッチ送信機 | 電池交換が不要な新時代の送信機 自己発電で電波を送信する電池レススイッチシリーズ |
 | 電池レス 丸形スイッチ送信機 | スイッチを押す力を利用して自己発電し電波を送信するため電池が不要 |
 | NW-N801 ワイヤレスタッチスイッチ | 洗練されたシックなデザインと特定小電力・ペアリング機能による安定した動作を実現 |
 | HW-50 ワイヤレスタッチスイッチ | シンプルなデザインと特定小電力・ペアリング機能による安定した動作を実現 ※HW-41の後継機種 |
仕様
| 品名 | 電池レス 丸型スイッチ送信機 | |
|---|---|---|

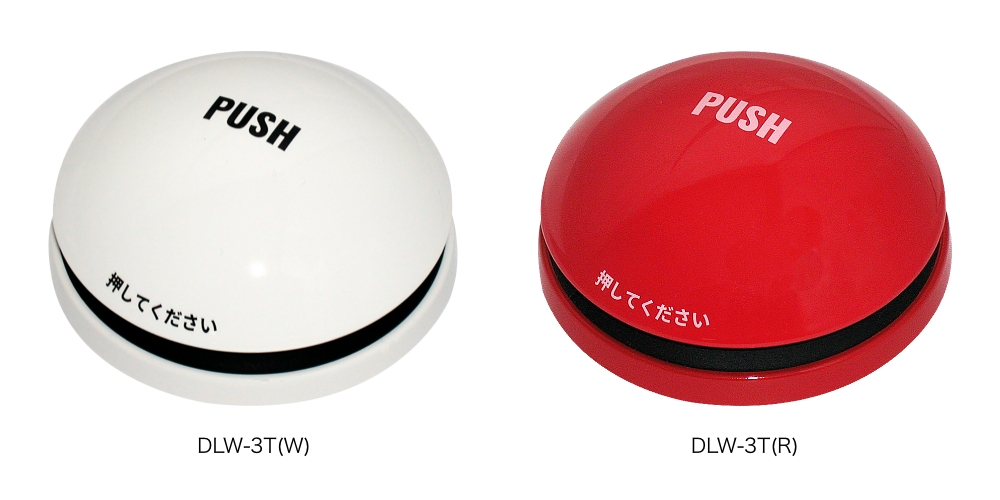

| 品番 | DLW-3T（W） | DLW-3T（R） |
| 電源 | 電磁誘導自己発電式 | |
| 送信周波数 | 928.85MHz（ARIB STD-T108 適合品） | |
| 空中線 | 内蔵型 | |
| 受信可能距離 | 約80m（見通し距離） | |
| 設置場所 | 半屋外・屋内（IPX5 相当） | |
| 使用可能周囲温度 | -30℃～+60℃（結露なきこと） | |
| 質量 | 約65g | |
| 外見 | 樹脂（ホワイト） | 樹脂（レッド） |
| 品名 | 電池レス スイッチ受信機 |
|---|---|
| 品番 | DLW-101R |
| 電源 | AC/DC12～110V |
| 消費電力／電流 | AC100V時 : 2VA以下 DC12V時 : 60mA以下 DC24V時 : 30mA以下 |
| 受信周波数 | 928.85MHz |
| アンテナ | 内蔵型 |
| 受信可能距離 | 外部アンテナなし : 約80m（見通し距離） 外部アンテナあり ：約150m（見通し距離） |
| 表示灯 | 動作表示灯（赤色）：通電時点灯、受信時消灯 受信感度表示灯（緑色）：所定感度以上の電波受信時に点灯 |
| 接点出力 | 接点方式：無電圧リレー接点（a接点） 接点動作：ワンショット出力（1.5秒） 接点容量：AC/DC30V ・ 0.5A（抵抗負荷） |
| 付帯機能 | アンサーバック音（あり/なし）切替機能 |
| 設置場所 | 屋内 |
| 使用可能周囲温度 | -10℃～+60℃（結露なきこと） |
| 質量 | 約160g（付属品ケーブル含む） |
| 外観 | PC樹脂：黒色 |

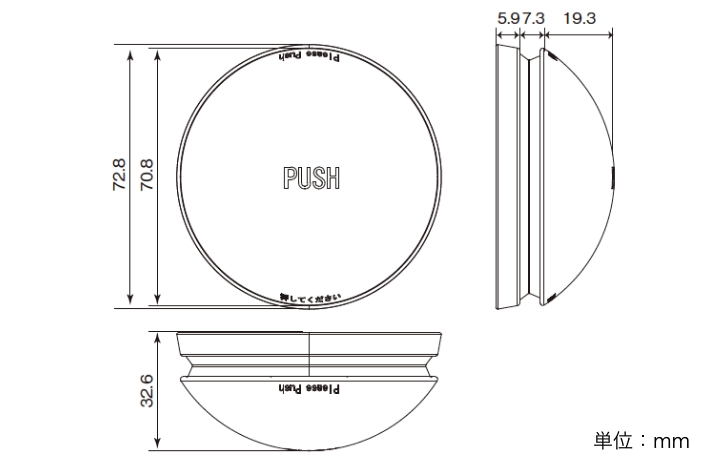

外形寸法図
