商品概要

シンプルなデザインで、あらゆるエントランスにマッチします。
従来品に比べ、より安定した動作が可能となり、手の触れるタッチスイッチ操作部には抗菌コートを施すなど衛生面にも配慮しておりますので、安心してお使い頂けます。
人通りの多い場所に設置された自動ドアでは、ムダな開閉を減らすのに効果を発揮し、室内環境の改善を実現します。
※HW-41の後継機種です。

特長

1)　シンプルなデザインで、あらゆるエントランスにマッチ
2)　特定小電力対応による電波強度の向上と、ペアリング機能による混信防止により、安定した動作を実現
3)　送信親機の動作表示LEDにより、電池交換時期が簡単に判別可能
4)　タッチスイッチ操作部は抗菌コートにより衛生的で、安心
　　※抗ウィルスシールも貼付可能（オプション）
5)　送信子機の防水性能はＪＩＳ保護等級ＩＰＸ７相当
6)　送信親機と子機の検出信号を識別して出力可能となり、またNETシステムへ対応したことで、一方通行やラチェット動作（タッチスイッチを操作するたびに開動作と閉動作を切り替える）など様々な用途に対応可能

メンテナンス（電池交換方法）

タッチセンサーだけ反応しない場合、タッチセンサー内部の電池切れの可能性があります。

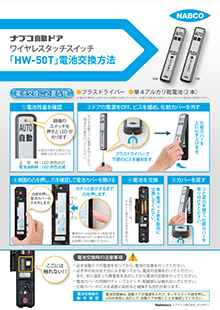

電池の交換方法は下記をご覧ください。（プラスドライバーと単4アルカリ電池2本が必要です。）

電池の交換方法（PDF/814KB）

タッチスイッチの商品一覧

	商品名・型式	特長
	NW-N801 ワイヤレスタッチスイッチ	洗練されたシックなデザインと特定小電力・ペアリング機能による安定した動作を実現
	HW-50 ワイヤレスタッチスイッチ	シンプルなデザインと特定小電力・ペアリング機能による安定した動作を実現 ※HW-41の後継機種

仕様

商品名・型式	HW-50 ワイヤレスタッチスイッチ
ネットワーク対応		-
検知特性	加圧検出（押板式）
出力信号定格	NET専用出力、 無電圧リレー接点1a×2出力 DC50V 0.1A以下（抵抗負荷）	無電圧リレー接点1a×2出力 DC50V 0.1A以下（抵抗負荷）
送信方式	電波（315MHz帯）・ペアリング方式
送信標準到達距離（参考値）	5.0m
電源・消費電流	受信機：DC12V 100mA以下 送信機：DC3V（単4型アルカリ電池×2本）	受信機： AC12～110V 3.5VA以下（AC100V時）/ DC12～110V 100mA以下（DC12V時） 送信機：DC3V（単4型アルカリ電池×2本）
設置場所 防水性	直接雨のかからない所 送信親機：IPX3、送信子機：IPX7
動作表示LED	赤色点灯：通常時 赤色点滅：電池残量少量時（電池交換目安）
備考①	送信機の電池寿命：約3年（1日500回使用の場合） 抗菌コート仕様
備考②	設置の際には専用受信機の併設が必要となります

このロゴがある自動ドア装置は、CAN通信を用いたネットワークシステム対応を示します。

ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。
自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。
