商品概要

1開閉毎の「安全」テスト機能や検知エリアの高密度化により確実な検知を実現し、安全性能を向上しました。 【NATRUS+e対応】

特長

１）1開閉毎の「安全」テスト機能を搭載：
ドア作動毎にセンサーの安全機能が正常に働いているかをドア装置自身で毎回テストするので、いつでも安心して通行いただけます
２）機器トラブルお知らせサイン機能を搭載：
万が一ネットワーク機器に問題が発生すると、自動で安全作動するとともにセンサーのLED点滅でお知らせします
３）独立設定が可能な72スポットの高密度エリア：
検知スポットを高密度することで事故の原因となるドア近辺での検知がより確実になりました
４）ドア通行者の動きを判断し、ドア通過後は早いタイミングでドアを閉じるecoモードにより、空調効率向上に貢献
5）耐環境性能向上：雪や雨、虫などによる誤作動を低減し、安定した検知を実現
6）フルカラーLED採用：
検出状態を点灯色で、交換時期を点滅パターンでご確認いただけます
7）円形ドアや折り戸でもドアウェイ検知が設定可能な異型ドア対応機能による安心の安全性

センサー/アクセサリの商品

天井取付型センサー

商品名・型式	特徴		JIS規格対応
NS-A04　N Search	〜より使いやすい、高性能の自動ドアセンサー〜（NATRUS+e対応）（天井取付タイプ）

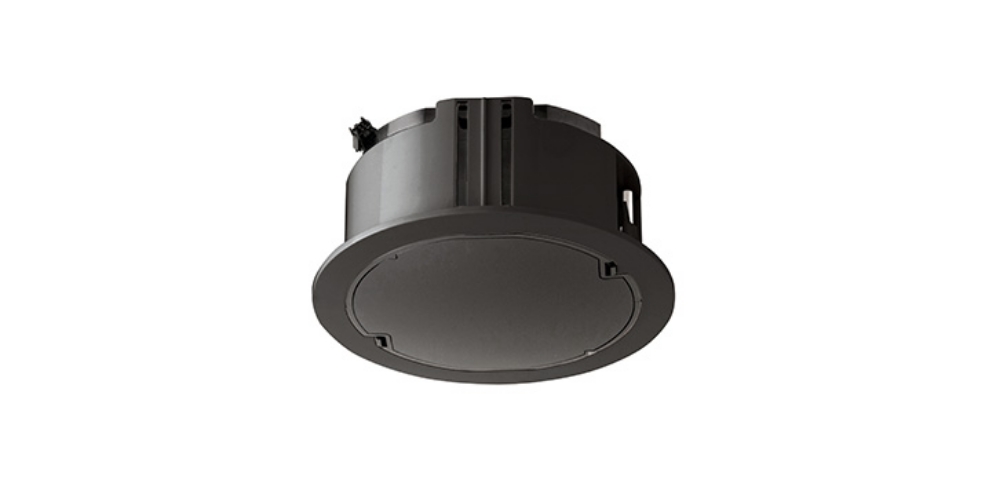

H-A87反射センサー	NATRUS+e に対応した最新の天井取付型反射センサー
FALCON電波センサー	マイクロ波技術応用。降雪環境にも優れた安定性。高所取付が可能なレーダータイプセンサー
OA-721VN プロセーフ	高密度ドアウェイエリア搭載
PH-11E プルスイッチ	ドアから少し離れて操作できるプルスイッチ
H-17反射センサー	無目、天井どちらも取付け可能。高所取付型反射センサー

仕様

商品名	H-A87 反射センサー
ネットワーク対応
検知特性	動体・静止体検知（近赤外線反射方式）
取付高さ	起動センサーとして使用時：2.0～4.0m 保護センサーとして使用時：2.0～4.0m
検知エリア（参考値）	幅2.85m×奥行1.50m（取付高さ2.4m時）
出力信号定格	NET専用出力
電源・消費電流	DC12V 140mA以下
備考①	72 スポット独立のエリア設定機能 1 開閉毎の安全テスト機能 機器トラブルお知らせサイン機能 ドアウェイ監視機能 フルカラーLED 表示 eco モード 雪虫モード 異型ドア対応機能

このロゴがある自動ドア装置は、JIS安全規格対応を行いこれまで以上に安全性を追求した未来標準の自動ドアであり、さらにCAN通信を用いたネットワークシステム対応を示しております。

ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。

「NATRUS」安全性を追求した未来標準の自動ドア

外形図
