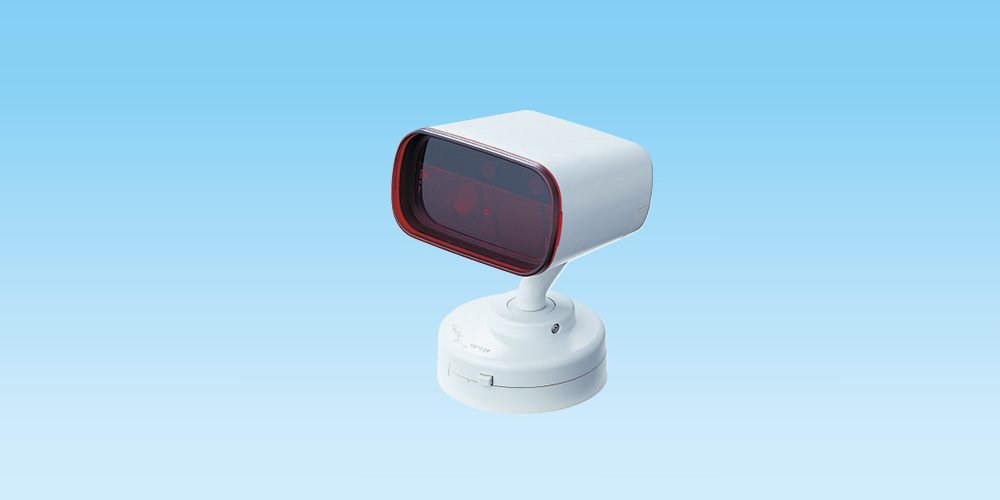

H-17反射センサー無目、天井どちらも取付け可能。高所取付型反射センサー

  • 商品概要
  • 仕様

商品概要

近赤外線の反射を利用して人体等の通行物体を検知し、検出信号を出力する、高所取付型検出装置です。

特長

1)高所取付型反射センサーとして3mから6mの取付高さの範囲で使用できます。
2)検知パターンを1列6パターンとして4列配置し、高性能、高密度エリアとなっています。
3)本体方向を調整可能なため、様々な方向に角度調整ができます。

無目取付型/天井取付型センサーの商品一覧

無目取付型センサー

商品名・型式特長JIS規格
対応
NS-A01/T01 N Search1開閉毎の「安全」テスト機能や検知エリアの高密度化により確実な検知を実現(無目取付タイプ)
SSP-A4/T4 スーパーセンサー1開閉毎の「安全」テスト機能により確実な検知を実現(無目取付タイプ)
OA-220VN プロセーフ高密度ドアウェイエリア搭載
NH-502 パルサーチ国内最小サイズ、制限があるスペースに最適
EAGLE 電波センサーマイクロ波技術応用。降雪環境にも優れた安定性。通行を円滑にする広域監視が可能なレーダータイプセンサー
H-17 反射センサー無目、天井どちらも取付け可能。高所取付型反射センサー

天井取付型センサー

商品名・型式特長JIS規格
対応
NS-A04/T04 N Search1開閉毎の「安全」テスト機能や検知エリアの高密度化により確実な検知を実現(天井取付タイプ)
H-A86/T86 反射センサー1開閉毎の「安全」テスト機能により確実な検知を実現(天井取付タイプ)
OA-720VN/721VN プロセーフ高密度ドアウェイエリア搭載
PH-11E プルスイッチドアから少し離れて操作できるプルスイッチ
FALCON電波センサーマイクロ波技術応用。降雪環境にも優れた安定性。高所取付が可能なレーダータイプセンサー
H-17反射センサー無目、天井どちらも取付け可能。高所取付型反射センサー

仕様

商品名・型式 H-17反射センサー
検知特性 動体・静止体検出(近赤外線反射式)
取付高さ 6.0m
検知エリア(参考値) 幅3.0m×奥行2.2m(高さ6.0m)
幅2.0m×奥行1.5m(高さ4.0m)
出力信号定格 無電圧リレー接点1a DC50V 0.1A(抵抗負荷)
使用電源 AC100V
消費電力 3VA以下
