自動ドア：センサー/アクセサリ

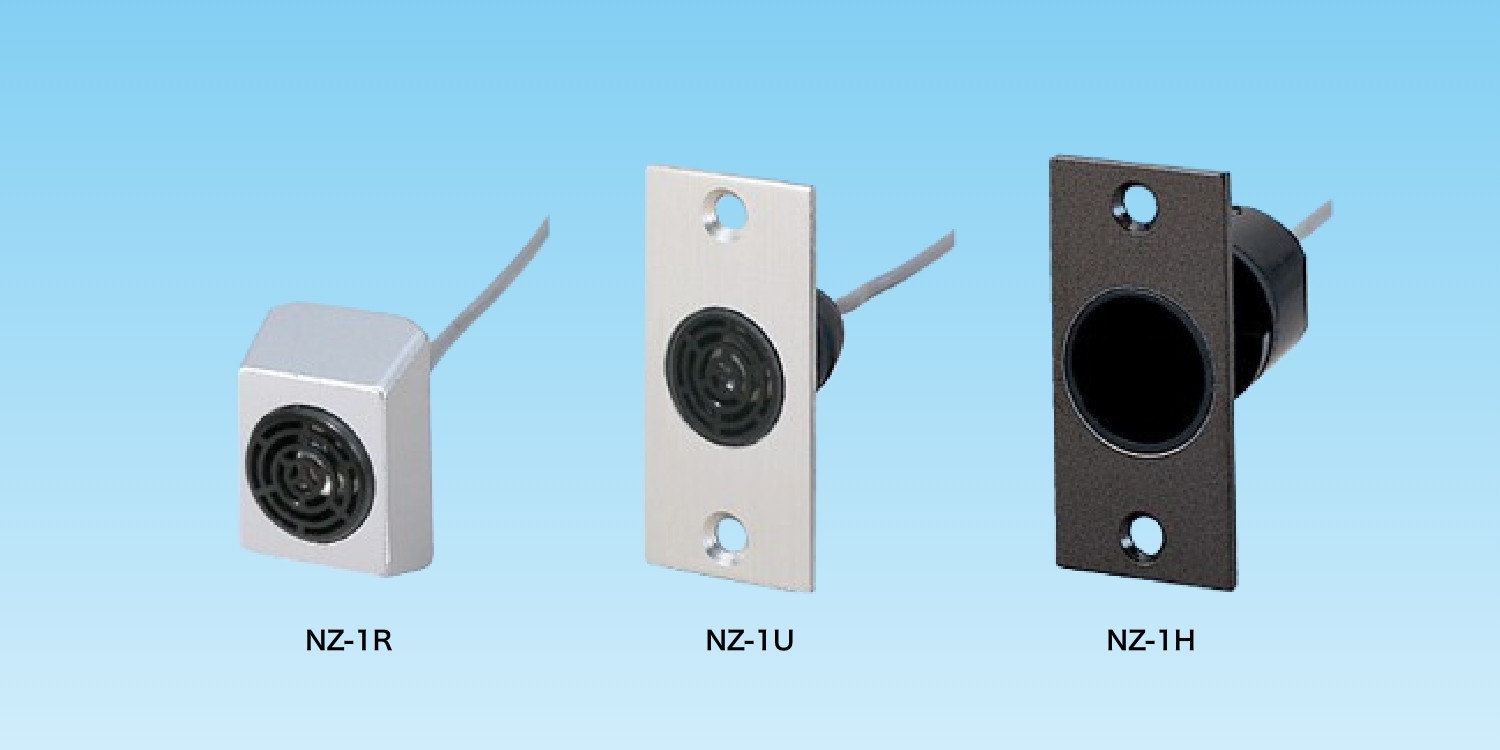

超音波センサー NZ-1超音波の立体的検知でドア近傍の安全性を向上
- 商品概要
- 仕様
商品概要
頭上の無目に設置した超音波センサーが、開いたドアの開口部に超音波を放射して監視し、監視エリアに人がいればドアを閉じないようにします。 ドアが通過中の人を挟まないように安全性を高めるものです。
特長
１）立体検知エリアによる高い検知精度
２）感度ボリュームによる感度の設定が可能
３）NZ-1Uは無目埋込みタイプ
補助センサーの商品一覧
| 商品名・型式 | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|
 | 光電センサー NP-01/NP-01L | 人や物による光線の遮りを検知 1開閉毎の「安全」テスト機能による高い信頼性 | ||
 | 保護センサー FLATSCAN SL-FS SURFACE | レーザースキャナーでドア近傍の安全性を向上 無目取付け型の自動ドア保護センサー | ||
 | 保護センサー FLATSCAN SL-FS RECESSED | レーザースキャナーでドア近傍の安全性を向上 無目内蔵型の自動ドア保護センサー | ||
 | 自動開き戸用センサー FLATSCAN 3D SW | レーザースキャナーにより、開き戸近傍の安全性を向上 | ||
 | 超音波センサー NZ-1 | 超音波の立体的検知でドア近傍の安全性を向上 | ||
 | 光電センサー P-2108 | 安全な通行をサポート | ||
 | 光電センサー P-2109/2209 | 人や物による光線の遮りを検知 近赤外線透過方式/直接反射方式で使用可能 | ||
 | ライトカーテンセンサー MiniMax-79B | 全身を検知する多光軸の透過型補助光電センサー マルチビームの1本でも遮断すると信号を出力 |
仕様
| 商品名・型式 | NZ-1H超音波センサー | NZ-1U超音波センサー | NZ-1R超音波センサー |
|---|---|---|---|
| ネットワーク対応 |  |
||
| 検知特性 | 動体・静止体検出 | ||
| 取付高さ | 3.0m | 2.5m | 2.5m |
| 検知エリア（参考値） | Φ1300 | Φ1500 | Φ1500 |
| 出力信号定格 | 無電圧リレー接点1a DC50V 0.1A（抵抗負荷） | ||
| 使用電源 | AC100V | ||
| 消費電力 | 4VA以下 | ||
このロゴがある自動ドア装置は、CAN通信を用いたネットワークシステム対応を示します。
ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。
自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。
