防災設備

FD-One(シート式防水装置自動ドア)

  • 商品概要
  • 仕様

商品概要

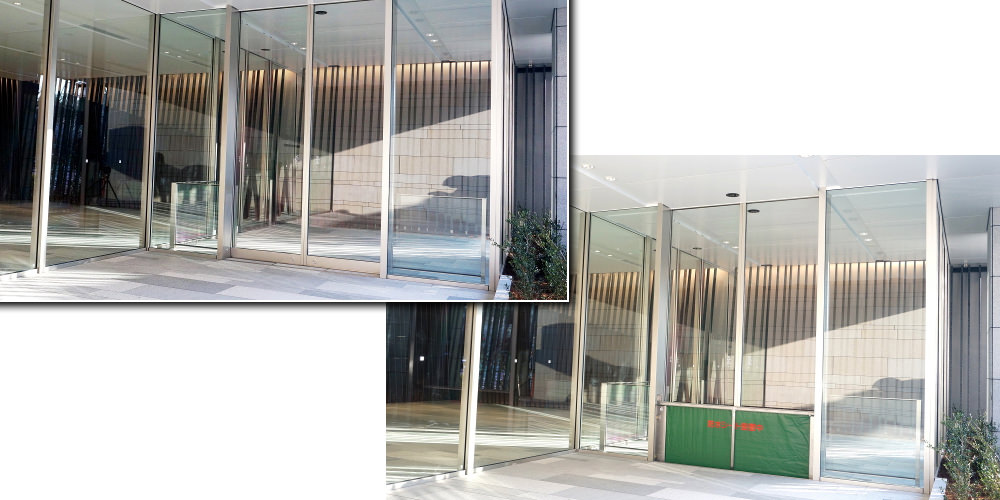

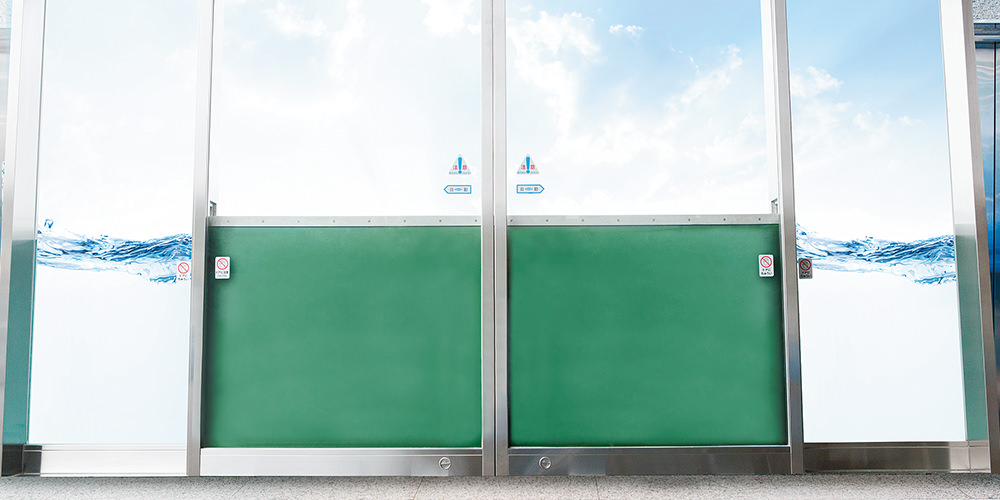

自動ドアと防水装置を完全一体化
シート式防水装置をステンレス製自動ドア枠内に組み込みました。
床ケーシングはサッシ開口部に収まるので床仕上げがすっきりします。
また、施工が一度で済みますので工期短縮に貢献します。

特長

1)シンプルな構造で建具開口幅2.4m、止水高さ1mを実現しました。
上部桟1本と中柱1本、レールカバーのみのシンプルな構造ですので設置が簡単です。
止水高さは300㎜~1,000mmの間で自由に設定できます。

2)自動ドアのナブコだから出来たドアと防水シートのコンビネーション
防水シートだけではなくドアでも水圧を支えることで防水装置をシンプルな構造にしました。
防水装置は防水板で実績のある株式会社日本ピット殿との共同開発です。

3)万が一、穴があいても裂けない特殊シートを採用
防水シートは特殊合成ゴムシートを採用。
小さな穴が開いた場合でも、そのままシートが裂ける事がありません。

防災設備の商品一覧

商品名・型式特長
N・Sトップライト形状や様々なバリエーションに対応。
NT-45防煙壁(防煙垂れ壁)非常時に煙の拡散を抑制する商品です。
FD-One(シート式防水装置自動ドア)自動ドアと防水装置を完全一体化。シート式防水装置をステンレス製自動ドア枠内に組み込みました。

仕様

型式 シート式(サッシ組込枠・下枠有り)
止水高さ H=300~1,000㎜
最大開口 W≦2,400
防水シート 0.55t×1196.5×2,513(グリーン、KR-6800) 特殊合成ゴムシート 文字表記(水圧側)
サイドレール SUS304 PL-2.0t HL レールカバー
(シート押材):SUS304 PL-1.5t(表面材はサッシ同一材)
止水ゴム ネオプレンゴム
SUS304 L-45×45×5、L-30×30×3
(SUS M5皿ビス+N+W @100内)
ケーシングカバー SUS304 PL=3.0t SUS304 L-20×20×3
ケーシング SUS304 PL-2.0t
スリット:SUS FB-4×20HL SUS FB-5×40 FB-3×40
(SUS M8ボルト+N+防水ワッシャー @200内)
備考 止水性能 0.02㎡/h・㎡以下(単位面積当たり)

※上記のPL表記はポルカプレートを表します。
※ガラス工事は別途手配ください。
※使用するガラスは強化ガラスをご使用ください。
※扉のガラス厚は、止水高さ600㎜まではTP-6以上、1,000まではTP-8以上をご使用ください。
※袖ガラスの選定はガラス専門業者へご確認ください。
