防災設備

NT-45防煙壁(防煙垂れ壁)

  • 商品概要
  • 仕様

商品概要

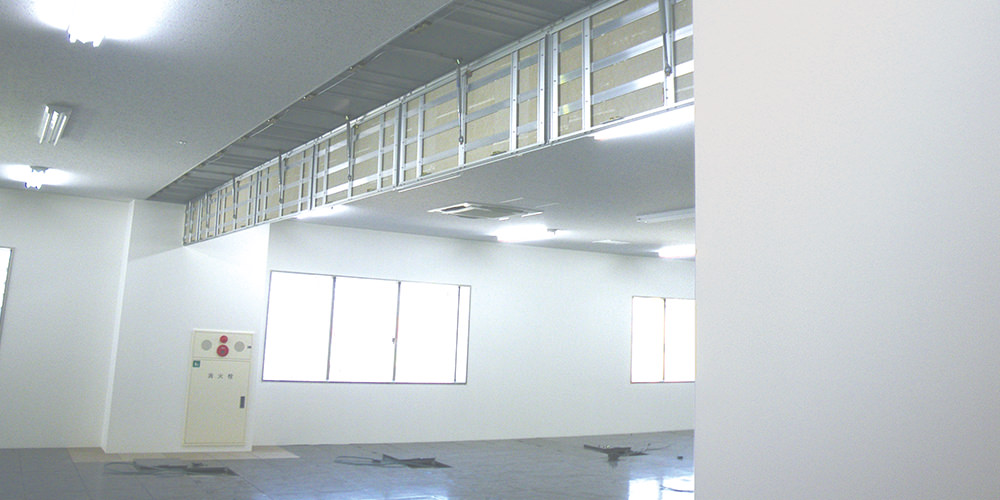

ナブコシステムの優れた技術と豊富な経験から生まれた、画期的な防煙壁です。平常時には天井内に収納されていますが、火災が発生し煙感知機が煙を検知し防災制御盤から信号が入力すると、天井から自動的に回転降下して煙の拡散を抑制します。特に地下道、居室等の天井高さが低いところでは、薄型設計の「ナブコ防煙壁NT-45」の採用により、防煙壁のスペースが不要になり、美観を損なわず、より経済的な建築設計が可能になります。本製品は簡易型電磁ラッチ係止方式を採用しており、性能・信頼性に高い評価を得ています。

特長

1.平常時には、天井内に収納されていますが、火災が発生し煙感知器が煙を検知すると同時に、天井から自動的に回転降下して煙の拡散を防止します。
2.防煙壁のスペースが不要になり美観を損なわず、より経済的な建築設計が可能です。
3.特殊なアルミ連続ギヤ蝶番(スピナル蝶番)を採用しています。作動がスムーズなことはもちろん、漏煙量もごくわずかです。
4.製品の厚さはわずか45mmです。薄型・軽量設計なので施工が簡単、また現場の環境やスペースに、合わせて適切な寸法でセットできます。

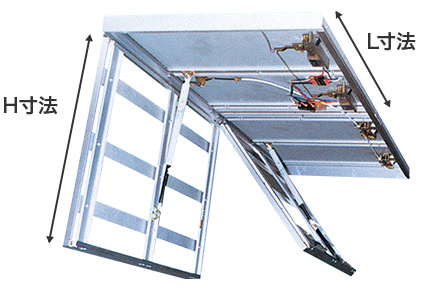

5.標準パネルは(H=500mm・L=1200mm・1500mm)です。H寸法については、350mm~800mmの間で製作可能です。L寸法は670mm~2000mmの間で製作可能です。(製作が出来無い組み合わせもあります)
6.薄型・軽量なので、ふところの少ない天井にも取り付け可能です。但し、システム天井の場合は天井下地工事が必要な場合や取付けができない場合がある為、お問合せ下さい。

仕様

本体枠 アルミ合金押出形材
本体ケース 本体枠とビス固定0.8mmSECCをチャンネル状に加工した収納箱
パネル本体 アルミ合金押出型材(蓋に相当し火災時防煙壁となる)を機械加工し枠材を組立要所をビス固定し、必要に応じて0.8mmSECC又は天井材(不燃材料)をはめ込み可能
煙返し 0.8mmSECCを加工しパネルに取付
戸当り パネル本体降下時の停止位置確保と隙間塞ぎ(アルミ合金押出し型材)
部品 機械錠 MSL-D 2個:(順送り降下連動)2枚目以降、10枚目迄
連継ローラ&連結機レバー:(順送り降下連動)
ストライク :自動閉鎖装置及び機械錠との係合部品
電気錠 ASL-D 2個:DC24V 0.45A/1個
ガススプリング(GS)・受:パネル降下時の緩衛装置
手動開放レバー 自動閉鎖装置との係合部品 HF-1UN型手動操作箱
性能評価 BCJ-防災-217
製作可能寸法 標準品 製品幅(L:mm):1,200 製品高(H:mm):500
製品幅(L:mm):1,500 製品高(H:mm):500
特注品 製品幅(L:mm):670~1199 製品高(H:mm):350~499
製品幅(L:mm):1,200 製品高(H:mm):350~499、501~800
製品幅(L:mm):1,201~1,499 製品高(H:mm):350~499、501~800
製品幅(L:mm):1,500 製品高(H:mm):350~499、501~800
