自動ドア:気密・遮音ドア

NAT-N気密性、遮音性を備えた自動開閉引き戸

  • 商品概要
  • 仕様
  • 各種図面

商品概要

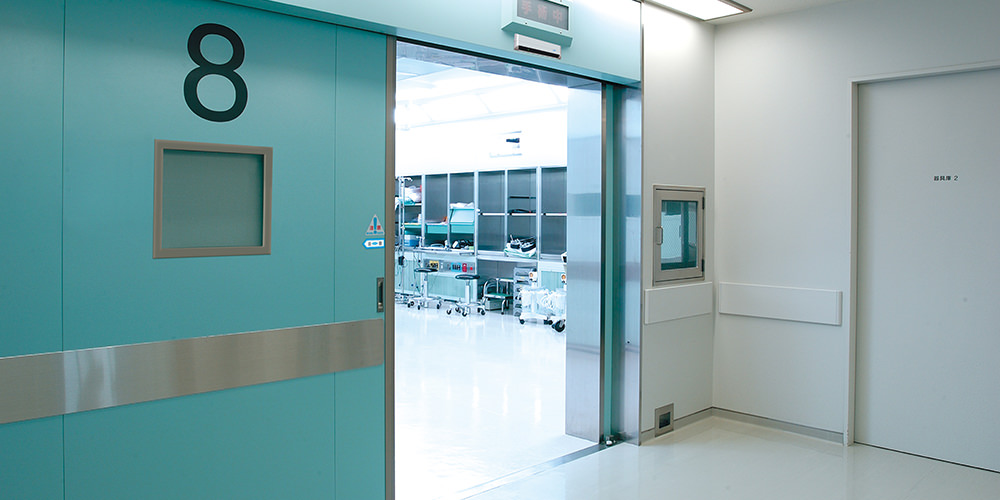

臭い汚染空気、部屋の消毒臭などの拡散・流入防止のために必要とする気密性と、室内の音の漏洩防止や外の騒音を中に入れたくない時に必要な遮音性を三方枠パッキンと全閉時のボトムパッキンの自動降下で実現しました。

特長

1)優れた遮音性と高い気密性を実現し、手術室や放送局のスタジオ等の開口部に最適
2)床に溝やレールのないフラット設計でバリアフリーを実現
3)抗菌塗装仕上げタイプも対応可能(オプション)
4)駆動装置は内蔵タイプ

気密・遮音ドアの商品

気密・遮音ドア
商品名・型式 特徴 NATRUS JIS規格対応
SOA 気密性に優れる自動引き戸 O O
NAT-S 遮音性に優れた壁面露出取付タイプ O O
NAT-N 遮音性・気密性にすぐれた、壁面埋込取付タイプ O O
NAT-NX(X線遮蔽) 気密性、X線遮蔽性能を備えた自動引き戸 O O
BK-3防音ドア(SUS) 防衛施設周辺防音事業工事
標準仕方書に基づく防音機能
ステンレス枠タイプ

仕様

商品名・型式 NAT-N
ネットワーク対応 NATRUS
開閉タイプ 引分け 片引き
建具取付構造 壁面埋込取付
出入口高:H(mm) 1900~2500
建具製作可能寸法 開口面積 W×H(㎡)気密仕様製品 max.6.7 max.4.2
建具製作可能寸法 開口面積 W×H(㎡)防音仕様製品 max.6.0 max.3.6
開口三方枠内法幅:W(mm) 1200~2800 800~2000
建具全幅:W(mm) 2W+300 2W+350
建具全高(mm) H+350
無目見込×見付(mm) 190×350
ドア表面材・仕上げ(標準) ステンレス・ヘアライン、スチール・焼付塗装
表面仕上色(標準) 焼付塗装:サンドホワイト、クリーム、メロングリーン
遮音性能 等級T-1
気密性能 等級A-3 等級A-4
平均開閉速度(m/s) 0.4以下 0.4以下
所要電源容量 AC100V・5A
使用周囲環境 周囲温度、湿度 5℃~40℃、45%~85%RH
使用周囲環境 電磁界イミニティ 工業環境(JIS C 61000-6-2)
NATRUS

このロゴがある自動ドア装置は、JIS安全規格対応を行いこれまで以上に安全性を追求した未来標準の自動ドアであり、さらにCAN通信を用いたネットワークシステム対応を示しております。

ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。

姿図

姿図

縦断面図

縦断面図
