自動ドア:折り戸・開き戸

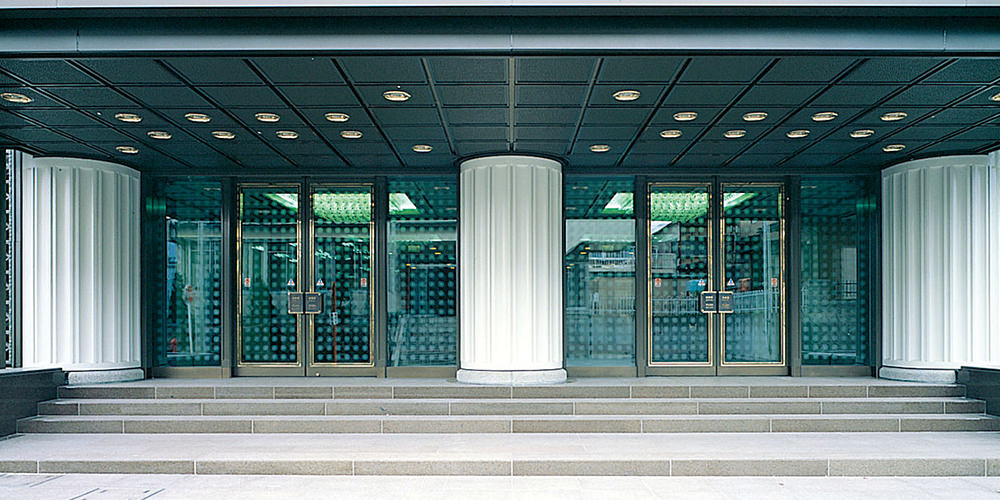

DF-41 開き戸個性的なエントランスデザインが可能

  • 商品概要
  • 仕様
  • 各種図面

商品概要

開閉装置をドア下部の床に埋設するため機械の存在が目立たず、ドアや枠デザインの自由度が広がります。

特長

1)外開き、内開きのいずれにも適用可能
2)制御器は開閉装置と分離した壁取付型
3)両開きの場合は左右のドアをシンクロ(同期)制御

参考値

折り戸・開き戸の商品一覧

商品名・型式開閉タイプ特長JIS規格
対応
DH-41型

両開き
片開き

開き戸開閉装置(装置設置箇所:上部)
ドア上部無目に開閉装置を内蔵した開き戸
※扉は90度開き
DF-41型

両開き
片開き

開き戸開閉装置(装置設置箇所:床部)
ドア下部の床に開閉装置を埋設した開き戸
※扉は90度開き
DH-41型

4枚折り戸
2枚折り戸

戸袋不要の折りたたみドア
パワーアシストドア

両開き
片開き

ドアを軽く押す(引く)だけで楽に開き、
自動で全開する開き戸
※扉は90度開き
ミニグライド V-MG

両グライド
片グライド

小さい開口でスムーズな通行
小型グライドスライド
ミニフォールド V-MF

両折り戸
片折り戸

小さいスペースで広く開く
小型自動折り戸
ミニフォールドα V-MFα

両折り戸
片折り戸

小さいスペースで広く開く
小型自動折り戸(アルミサッシ仕様)
スライドグライド

引分け
両グライド

引き戸とフルオープンを
手軽に切り替え可能な2WAYドア

仕様

商品名・型式 DF-41 開き戸
ドアエンジン型式 DF-41
開閉タイプ 両開き 片開き
最大適用ドア 単体質量(kg)×枚数 別表による
適用ドア単体面積:DW×DH(㎡) 別表による
適用ドア単体幅:DW(mm) 700~別表範囲
平均開閉速度(m/s) ~45°/s(開扉)・~30°/s(閉扉)
所要電源容量 AC100V 10A AC100V 5A
作動可能基準風速 10m/s 以下

姿図

姿図

縦断面図:内蔵納まり

縦断面図:内蔵納まり
