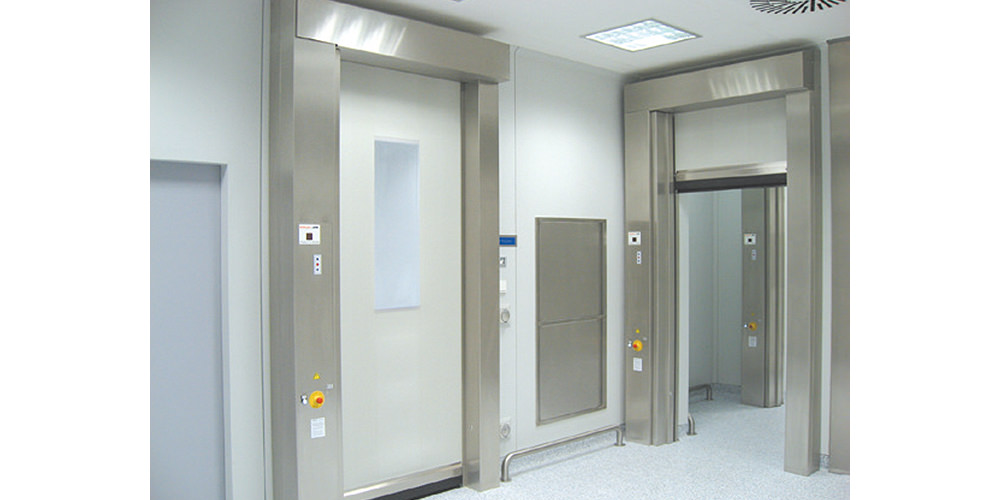

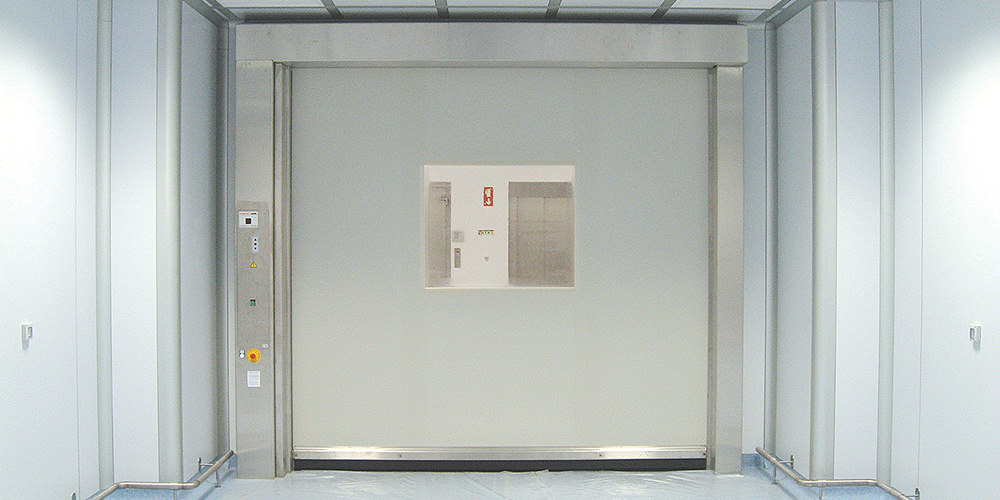

クリーンルーム用・高速ロールアップドア SRT-CR

EFAFLEX

医療業界・食品業界向けの高レベルクリーンルームに対応しています。

  • 商品概要
  • 仕様

商品概要

空気中の清浄度に一定の基準が設けられているクリーンルームには、その条件を満たすことができるドアが必要です。ロールアップドア(クリーンルーム仕様)は、医療業界向けの高レベルクリーンルームにも対応できる機能を備えています。

特長

1.唯一のクリーンルーム専用のシートドアで、シートはFDA認可の両面PVC加工ポリエステル繊維の採用により、発塵、帯電を防止しています。
2.クリーンルームで使用されるため、高清浄度、高気密度で設計され、高速開閉する事でほこりの侵入を防ぎほこりを作らず・持たず・持ち込ませずを徹底したつくりになっています。
3.制御盤と駆動装置をガイド支柱内部に収納して、表面の凹凸をなくし、回転部、摺動部にグリス、オイルを使用していません。
4.構成部材にはステンレスを使用しています。
5.オプションでバッテリーを設置すると、停電時でもドアを開放する事ができます。

シートドアの商品一覧

商品名・型式特長
エコスプリントスピーディ&セイフティ&エコロジー
両引分開閉方式
最高速度 毎秒3.0メートル!
ノボスプリントスピーディ&セイフティ&エコロジー
両引分開閉方式
最高速度は3.5メートルとなります。
ノボスプリント グラウンド・クロージャーノボスプリントの性能はそのままに・・・全閉時、床との隙間を”ゼロ”にします!
クリーンルーム用・高速ロールアップドア SRT-CRクリーンルーム用高速シートドア
スピーディ&セイフティ&エコロジー&クリーン
上下式高速巻上開閉方式
最高速度 毎秒1 .0メートル!

仕様

商品名 クリーンルーム用・高速ロールアップドア SRT-CR
電 源 1φAC200V50/60HZ 10A
駆動方式 高速電動上下式巻上方式
駆動装置 0.55kW電動機 ダイレクト駆動 コイルバネ
制御電圧 DC24V
有効開口幅 750~2,500㎜
有効開口高さ 1,880~3,000㎜
開閉速度 開:1.0m/sec、閉:0.5m/sec
使用環境温度 5~30℃
クリーン度(注1) ISO規格:クラス5相当 ISO 14644-1準拠
(VDI 2083 Part 9.1による試験実施)
シート材質(トランジロン)(注2) TO5:2.0㎜厚、パピルス白色、帯電防止加工
両面PVC加工ポリエステル繊維、窓加工可
TO4:1.4㎜厚、ベージュ色、帯電防止加工
ウレタン含浸ポリエステル繊維、FDA認可
遮音性能:15dB
フレーム材質 駆動装置部:ステンレスV2A(304相当)
ガイド支柱:ステンレスV2A(304相当)
表面仕上:#220番
制御盤(支柱内設置) CPU制御
液晶ディスプレイ(状態表示、エラー表示等)
パラメタ入力設定方式、各種入出力接点
インバータ・エンコーダ制御
補助装置 TLGセンサ(H=2500mm、TUV認定)(注3)
モータ過負荷防止装置
0.5kWバッテリー装置(非常時ブレーキ解除用)(注4)
非常開放装置(引きボタン式)
オプション 各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ 等)
TO1/TS1シート特別色(青/黄/オレンジ/赤/グレー)

注1)クリーン度に関しては設置状況により、都度、詳細打合せが必要となります。ドアは定期的に設置状況に応じたクリーニングが必要です。
注2)ドアシートの選定に関しては設置状況により、都度、詳細打合せが必要となります。
注3)有効開口高さが1650㎜未満の場合は、バッテリー装置は設置できません。
注4)有効開口高さが1950㎜未満の場合は、TLGセンサは設置できません。
