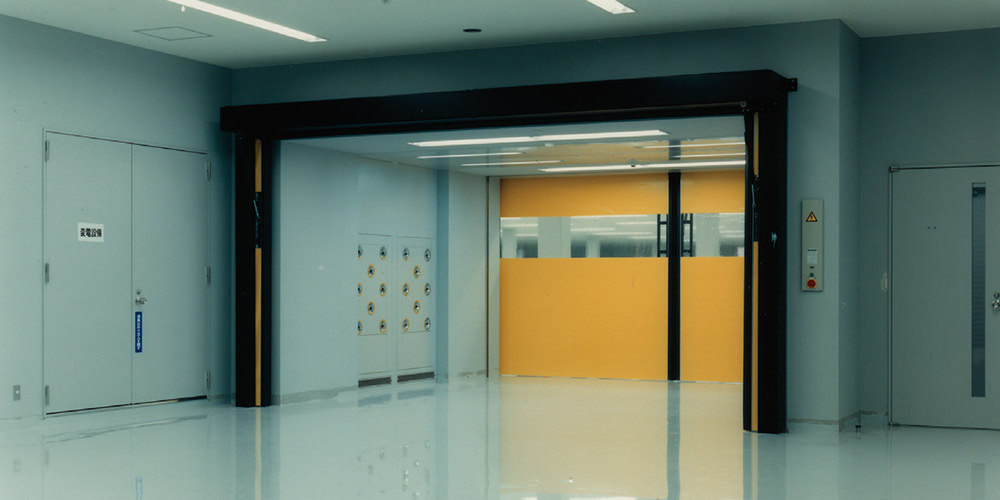

商品概要
世界最速! 最高速度 毎秒5.0メートル*!
超高速シートドア・ノボスプリントは1990年より日本で設置されています。
その実績が、高性能・高耐久性能を裏付けしています。
2014年にモデルチェンジが実施され、ノボスプリントは世界最高速のドアになりました。
*最高速度5.0メートルはオプション仕様です。標準開速度は3.5メートルとなります。
優れた耐久性と経済性
スプリングのアシストにより超高速開動作と駆動装置の省エネを実現しました。
耐久性能は年間25万開閉以上を実現。
シンプルな構造の装置に仕上っている為、施工性、メンテナンス性にも優れています。
超高速開閉の為、空調の節約にも貢献し、最適な環境を維持することができます。

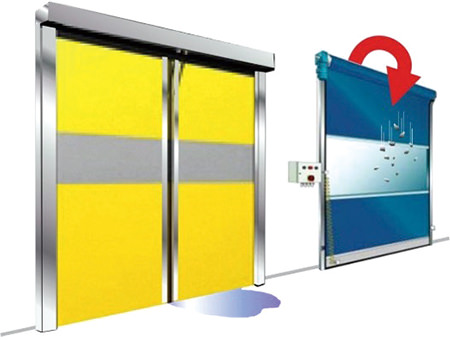

衛生的なドア
上下開閉式の場合、戸先が床に接地する為、床面の水分、埃、塵等を一緒に巻上げる可能性があり、通行中に上部から、水分、埃、塵等が落下する可能性もあります。
横引開閉方式では、その様なことはなく、ノボスプリントは食品関連施設/精密機器関連施設、または床が常時濡れている漁業関連施設等での使用に最適なドアです。
優れた安全性

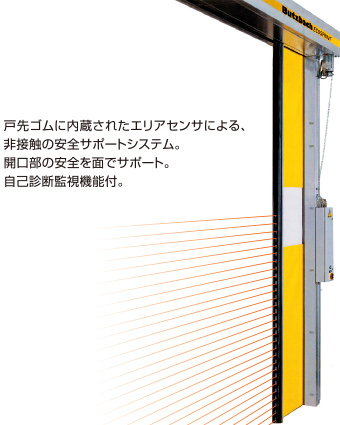

補助装置として開口部全体(2500mmの高さ迄)をサポートするエリアセンサが標準装備されました。このエリアセンサは戸先ゴムに内蔵されており、ドアに接触することなく、開口部の安全を面でサポートします。また、万一の衝突時にも、衝突緩衝機構(オプション)によりドアの破損を最小限に抑えます。(注記1)
停電時や非常時には手動開放レバーによりワンタッチでシートを開放することができます(スプリングアシスト機構)。また、オプションにてパニックオープン仕様も対応できます。
注記1)開口高さ2300mm未満の場合は光電管センサ式戸先スイッチ仕様。

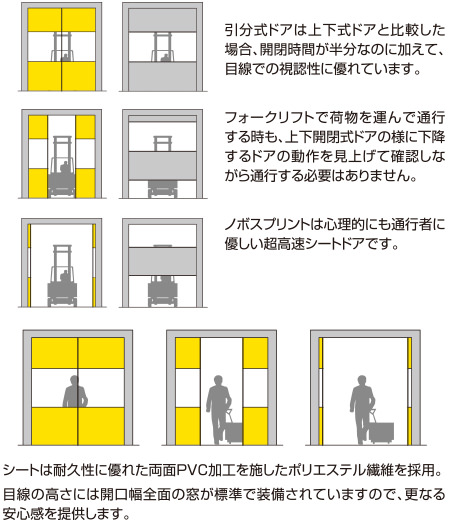

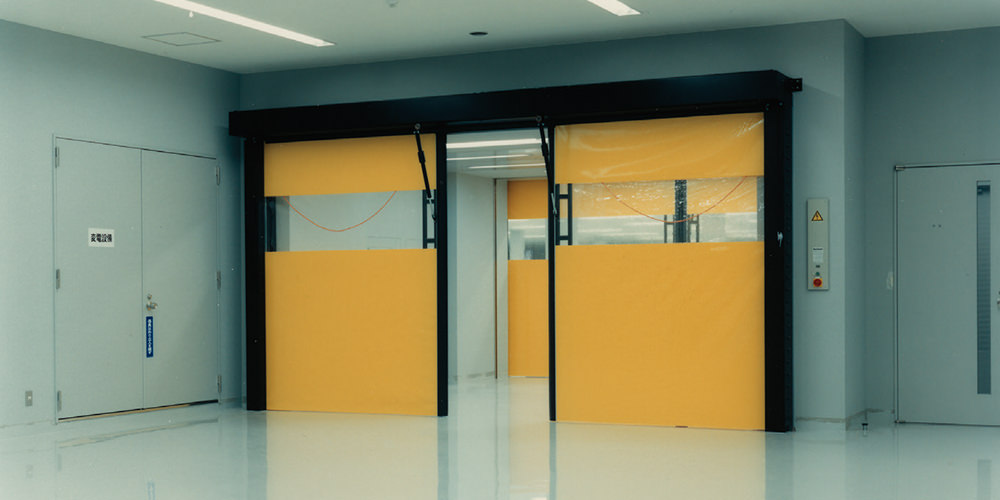

1秒以内で開きます
開閉方式に引分式を採用することにより、卓越した通行性を確保しました。交互通行における衝突事故の発生を未然に防ぐことができます。
ドアが開き始めた瞬間にドア反対側の状態が確認できます。
超高速シートドア・ノボスプリントは用途に応じてオプションが選べます
■2重の中空シート構造
ドアシートを2重構造にすることができます。
25mmの空気層を設けられます。
・断熱性能、気密性能を向上させます。
・万が一に1枚のシートが破損しても、もう1枚のシートで気密性を保ちます。
■優れた強度
・万が一、ドアに衝突した場合でも、ショックダンパーによりドアへの衝撃力を緩衝して破損を最小限に抑えます。
・閉鎖時の耐風圧試験を実施済み。(1993年1月に実施)
(財)日本建材試験センターにて、1000Pa(風速40m/sec相当)の耐圧試験を実施しました。加圧による破損も無く、除圧後の動作異常が無いことも確認済です。
■世界最高速度
最大開速度 毎秒5メートルを実現
■シート色
標準の黄色以外に7色(濃青、グレー、ベージュ、青、赤、白、緑)が選択可能です。
■改築用にも最適
シートを立枠内に巻き取る方式により、立枠の見付寸法以外に開口部への引き込み代が不要です。その為、改修工事でも施工が容易です。
上部コンソールも見付280mmとコンパクトに設計。設備配管などの上部障害物がある既存の開口部にも施工が可能です。
マイコン内蔵の制御装置は各種外部入出力が可能です。既存のドアとのインターロック等も簡単に設定できます。また、各種制御モードを標準で装備していますので、お客様の使い勝手に応じた動作設定が可能です。
改修例(写真左:施工前 写真右:施工後)※上記は旧型の写真です
■特殊タイプの設置例
写真左:クレーンレール部分の切欠き 窓無し 写真右:特殊色シート 窓特殊デザイン
工場・物流施設などに最適!車両衝突対応型のボラード
ナブコシステムが提供する工場・物流施設ソリューション安全・設備破損を事前に防ぐポリプロピレン樹脂製ボラード
工場・倉庫などの開口部、通路、コーナー部、機械類の保護を目的に設置し、フォークリフトなど荷役・運搬車両の衝突による保護対象物の破損を防止する、車両衝突対応型のボラードです。多種多様な形式をラインアップ!
商品名・型式 | 特長 | |
---|---|---|
![]() | ボラード BO IMPACT 国内ストック品 | 中型車両の衝突リスクがある領域用のボラード |
![]() | ボラード BO SUPER 国内ストック品 | 大型車両の衝突リスクがある領域用のボラード |
![]() | オーダー製品 | 用途に応じたセフティバリアオーダー製品をご提供しています |
シートドアの商品一覧
商品名・型式 | 特長 | |
---|---|---|
![]() | ノボスプリント | スピーディ&セイフティ&エコロジー 両引分開閉方式 世界最速! 最高速度 毎秒5.0メートル!* *最高速度5.0メートルはオプション仕様です。 標準開速度は3.5メートルとなります。 |
![]() | ノボスプリント グラウンド・クロージャー | ノボスプリントの性能はそのままに・・・全閉時、床との隙間を”ゼロ”にします! |
![]() | クリーンルーム用・高速ロールアップドア SRT-CR | クリーンルーム用高速シートドア スピーディ&セイフティ&エコロジー&クリーン 上下式高速巻上開閉方式 最高速度 毎秒1 .0メートル! |
仕様
標準仕様 | オプション | |
---|---|---|
電源 | 1ΦAC230V50/60HZ 10A | 1ΦAC230V50/60HZ 20A ※高速仕様又は2枚シート |
駆動方式 | 超高速電動・横引式・巻取方式 | |
駆動装置 | 0.75kW電動機/スプリング | 1.5kW電動機/スプリング ※2枚シート |
有効開口幅 | 1020~4770㎜ | |
有効開口高さ | 1700~4500㎜ | |
開閉速度 | 開:3.5m/sec、閉:2.5m/sec ※戸先エリアセンサを使用しない場合 閉速度は1.5m/sec |
開:5.0m/sec、閉:2.5m/sec 高さ3500㎜以下 開:4.5m/sec、閉:2.5m/sec 高さ4000㎜以下 開:4.0m/sec、閉:2.5m/sec 高さ4500㎜以下 |
使用環境温度 | 3~50℃ | |
耐風圧性能(動作可能) | 100Pa(風速 13m/sec相当) | |
シート材質 | 両面PVC加工ポリエステル繊維 | |
1枚シート | 2枚シート(最大開速度:3.5m/sec、1.5kWモータ) | |
標準色:黄色、透明PVC窓 | 7色(濃青、グレー、ベージュ、青、赤、白、緑) | |
折り曲げ耐性25万回、難燃性、-30~70℃ | ||
フレーム材質 | 駆動装置部:スチール粉体塗装(黒) | |
立枠:スチール粉体塗装(黒) | 亜鉛メッキ+粉体塗装(黒又はRALカラー塗装) | |
ドア戸先フレーム:スチール粉体塗装(黒) | ||
制御盤 (W194-H370-D155) |
CPU制御 防護等級 IP54 | |
7セグメントディスプレイ(状態表示、エラー表示等) | ||
パラメタ入力設定方式、各種入出力接点 | ||
インバータ・エンコーダ制御 | ||
補助装置 | 戸先エリアセンサ 2500㎜迄の高さ | 開口高さ2300㎜未満の場合は光電管センサ式戸先スイッチ仕様 |
戸先保持用ステー | ショックダンパー(衝突緩衝機構) | |
モータ過負荷防止装置 | ||
非常開放レバー | パニックオープン(停電時開放) | |
オプション | 各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ 等) |
※幅9m×高さ6m迄製作可能なHS3E型もございます。但し、1枚シート仕様のみ。(屋内使用/お見積りに多少のお時間を頂きます)
※性能値は、製造メーカーによる試験値であり保証値ではありません。
※掲載商品は、改良などのため内容と相違する場合もありますので、ご了承ください。
