シートドア

グラウンド・クロージャー

BUTZBACH THE DOOR COMPANY.

スピーディ&セイフティ&エコロジー
世界最速! 最高速度 毎秒5.0メートル! 両引分開閉方式

  • 商品概要
  • 仕様

商品概要

超高速シートドア・ノボスプリントは1990年より日本で設置されています。 その実績が、高性能・高耐久性能を裏付けしています。
2014年にモデルチェンジが実施され、ノボスプリントは世界最高速のドアになりました。
世界最速! 最高速度 毎秒5.0メートル*
ハードな作業空間に安全と快適さをもたらし、高速開閉がドア環境を一新します。
*最高速度5.0メートルはオプション仕様です。標準開速度は3.5メートルとなります。

優れた安全性

補助装置として開口部全体(2500mmの高さ迄)をサポートするエリアセンサが標準装備されました。このエリアセンサは戸先ゴムに内蔵されており、ドアに接触する事無く、開口部の安全を面でサポートします。
停電時や非常時には手動開放レバーによりワンタッチでシートを開放する事ができます。

1秒以内で開きます

開閉方式に引分式を採用する事により、卓越した通行性を確保しました。
交互通行における衝突事故の発生を未然に防ぐ事が出来ます。
ドアが開き始めた瞬間にドア反対側の状態が確認出来ます。

優れた耐久性と経済性

スプリングのアシストにより超高速開動作と駆動装置の省エネを実現しました。
耐久性能は年間25万開閉以上を実現。
シンプルな構造の装置に仕上っている為、施工性、メンテナンス性にも優れています。
超高速開閉の為、空調の節約にも貢献し、最適な環境を維持する事が出来ます。

衛生的なドア

上下開閉式の場合、戸先が床に接地する為、床面の水分、埃、塵等を一緒に巻上げる可能性があります。よって、通行中に上部から、水分、埃、塵等が落下する可能性もあります。
横引開閉方式では、その様な事は絶対ありません。
ノボスプリントは食品関連施設/ 精密機器関連施設、又は床が常時濡れている漁業関連施設等での使用に最適なドアです。

シートドアの商品一覧

商品名・型式特長
ノボスプリントスピーディ&セイフティ&エコロジー 世界最速! 最高速度 毎秒5.0メートル! 両引分開閉方式

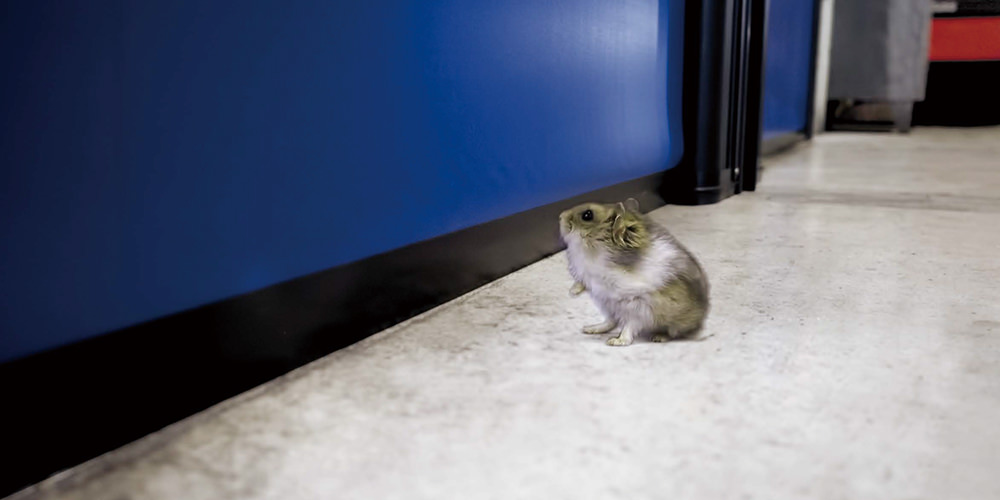

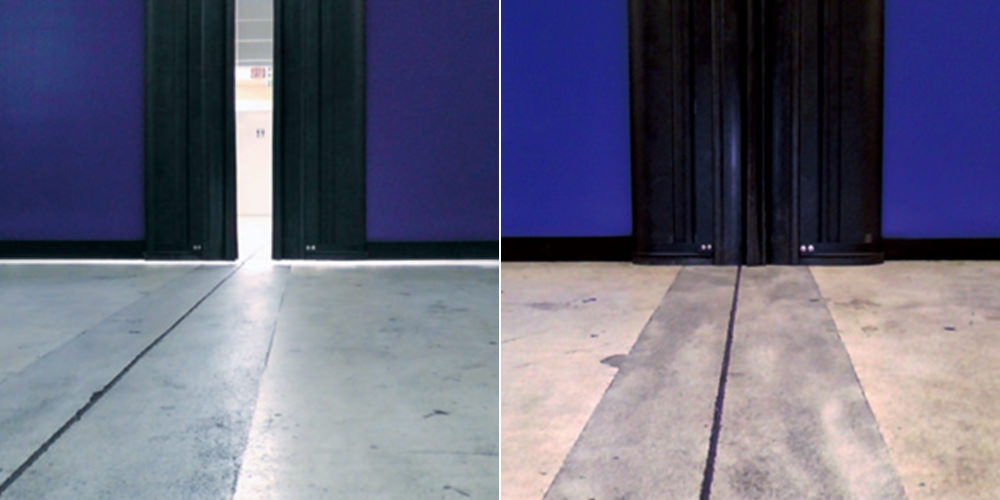

ノボスプリント グランド・クロージャーノボスプリントの性能はそのままに・・・全閉時、床との隙間を”ゼロ”にします!
クリーンルーム用・高速ロールアップドア SRT-CR医療業界向けの高レベルクリーンルームにも対応できる機能を備えたロールアップドア

仕様

商品名 超高速ノボスプリント グラウンド・クロージャー
電 源 1φAC230V50/60HZ 10A(最低225V以上)
駆動方式 超高速電動・横引式・巻取方式
駆動装置 0.75kW電動機/スプリング
有効開口幅 1,020~4,770㎜
有効開口高さ 1,700~4,500㎜
開速度 3.5m/sec
閉速度 2.5m/sec
※戸先エリアセンサを使用しない場合
 閉速度は1.5m/sec
使用環境温度 3~50℃
シート材質 両面PVC加工ポリエステル繊維 t=0.5㎜
標準色:黄色、透明PVC窓
折り曲げ耐性25万回、難燃性
フレーム材質 スチール粉体塗装(黒)
制御盤(W194-H370-D155) CPU制御 防護等級 IP54
7セグメントディスプレイ(状態表示、エラー表示等)
パラメタ入力設定方式、各種入出力接点
インバータ・エンコーダ制御
補助装置 戸先エリアセンサ 2500㎜迄の高さ
※開口高さ2300㎜未満の場合は光電管センサ式戸先スイッチ仕様
戸先保持用ステー
モータ過負荷防止装置
非常開放レバー
その他オプション パニックオープン(停電時開放)
ショックダンパー(衝突緩衝機構)
オプション色:7色(濃青、グレー、ベージュ、青、赤、白、緑)
各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ 等)
