商品概要

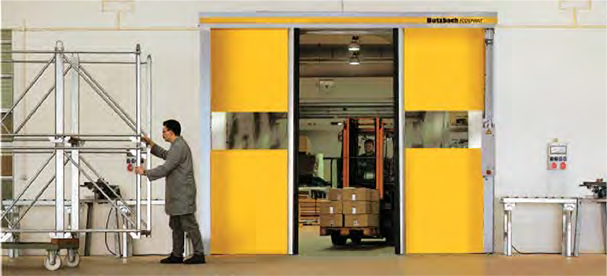

ノボスプリントの必要な機能をそのままに、シンプルな機構・構造で最適な環境を実現します。

改築用にも最適

シートを立枠内に巻き取る方式により、立枠の見付寸法以外に開口部への引き込み代が不要です。その為、改修工事でも施工が容易です。上部コンソールも見付225mmとコンパクトに設計。設備配管などの上部障害物がある既存の開口部にも施工が可能です。マイコン内蔵の制御装置は各種外部入出力が可能です。既存のドアとのインターロック等も簡単に設定できます。また、各種制御モードを標準で装備していますので、お客様の使い勝手に応じた動作設定が可能です。

シートドアの商品一覧

	商品名・型式	特長
	エコスプリント	スピーディ＆セイフティ＆エコロジー両引分開閉方式最高速度毎秒3.0メートル！
	ノボスプリント	スピーディ＆セイフティ＆エコロジー両引分開閉方式最高速度は3.5メートルとなります。
	ノボスプリントグラウンド・クロージャー	ノボスプリントの性能はそのままに･･･全閉時、床との隙間を”ゼロ”にします！
	クリーンルーム用・高速ロールアップドア SRT-CR	クリーンルーム用高速シートドアスピーディ＆セイフティ＆エコロジー＆クリーン上下式高速巻上開閉方式最高速度毎秒1 .0メートル！

仕様

	標準仕様
電源	1φAC230V50/60HZ 20A
駆動方式	超高速電動・横引式・巻取方式
駆動装置	0.37kWインバータモータ
有効開口幅	1,100～3,500㎜
有効開口高さ	1,100～3,500㎜
開閉速度	開：3.0m/sec 閉：2.0m/sec ※戸先エリアセンサを使用しない場合閉速度は1.5m/sec
使用環境温度	5～45℃
耐風圧性能（動作可能）	10Pa（風速約4m/sec相当屋内仕様）
シート材質	両面PVC加工ポリエステル繊維
	標準色黄色、他7色（オプション）
	折り曲げ耐性25万回
フレーム材質	アルミニウム（アルマイト）
フレーム材質	オプション：RALカラー塗装
制御盤（W182・H680・D120）	CPU制御　防護等級　IP54
	7セグメントディスプレイ（状態表示、エラー表示等）
	パラメタ入力設定方式、各種入出力接点
	インバータ・エンコーダ制御
補助装置	戸先エリアセンサ(H=1750mm、TOV認定）
	衝突緩衝機構、モータ過負荷防止装置
	手動開放装置（モータ・ブレーキ解除式）
オプション	パニックオープン（停電時開放）
オプション	各種開閉装置（センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ等）
