自動ドア：引き戸

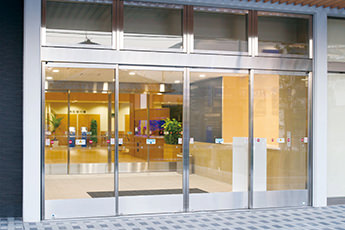

V-250SL大型ビルフロントなどの格調高いエントランスに最適な重量ドア用自動ドア開閉装置
- 商品概要
- 仕様
- 各種図面
商品概要
大型ビルなどの格調高いエントランスに最適です。
最大適用ドア質量：引分け仕様にて250kg/枚、片引き仕様にて500kg/枚までの重量ドアに対応します。
「安全性を追求した未来標準の自動ドア」をテーマに開発された、ナブコ自動ドアのハイエンドモデルです。
特長
1）1開閉毎の「安全」テスト機能を搭載
・万が一ネットワーク機器に問題が発生すると、自動で安全作動するとともにセンサーのLED点滅でお知らせする安心設計
2）CAN通信を使用したNABCOネットシステムを採用
・リアルタイムでの相互監視と自己診断機能による安全作動で事故を防ぎます
3）お客様のご利用に合わせた多様な作動設定で快適な環境を提供
4）設計から工夫を凝らしたロングライフ設計と安全機能で低ランニングコストを実現
引き戸の商品一覧
基本商品
| 商品名・型式 | 開閉タイプ | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|---|
 | V-60SL | 引き分け | 軽量ドア用（最大適応ドア重量～60kg） | ||
 | V-85SL | 引き分け | 中量ドア用（最大適応ドア重量～85kg） | ||
 | V-150SL | 引き分け | 重量ドア用（最大適応ドア重量～150kg） | ||
 | V-250SL | 引き分け | 重量ドア用（最大適応ドア重量～250kg） | ||
 | V-500SL | 引き分け | 超重量ドア用自動開閉装置（工場用ドアなど） | ||
 | V-60/85/ 150SL-HM | 引き分け | 100mm見付面付引き戸 |
屋内専用自動ドア
| 商品名・型式 | 開閉タイプ | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|---|
 | V-50SL-KW | 引き分け | パーティションドア向け自動ドア開閉装置 | ||
| V-50SL-FN | 引き分け | パーティションドア向け自動ドア開閉装置 （壁収納タイプ） | ||
 | アキュドア V-60/85/150SL-AA | 引き分け | 医療・福祉施設の間仕切りに最適な引き戸式自動ドア 建具壁面埋め込みタイプ | ||
 | リニアライン MM-50CAN | 引き分け | 高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 軽量タイプ | ||
| リニアライン MM-80CAN | 引き分け | 高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 中量タイプ |
特殊引き戸
| 商品名・型式 | 開閉タイプ | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|---|
 | サウンドレスドア V-85SV | 引き分け | 防振・静音設計・中量ドア用 | ||
| サウンドレスドア V-150SV | 引き分け | 防振・静音設計・重量ドア用 | ||
 | スライダー70 V-50SL-N70 | 引き分け | 70mm見込みサッシ対応 |
引き戸の商品
| 商品名・型式 | 特徴 |  |
JIS規格対応 |
|---|---|---|---|
| V-60SL | 軽量ドア用（最大適応ドア重量～60kg） |  |
|
| V-85SL | 中量ドア用（最大適応ドア重量～85kg） | |
|
| V-150SL | 重量ドア用（最大適応ドア重量～150kg） | |
|
| V-250SL | 重量ドア用（最大適応ドア重量～250kg） | |
|
| V-500SL | 超重量ドア用自動開閉装置（工場用ドアなど） | |
|
| V-60/85/ 150SL-HM |
100mm見付面付引き戸 | |
|
| 商品名・型式 | 特徴 | |
JIS規格対応 |
|---|---|---|---|
| V-50SL-KW | パーティションドア向け自動ドア開閉装置 | |
|
| V-50SL-FN | パーティションドア向け自動ドア開閉装置 （壁収納タイプ） |
|
|
| アキュドア V-60/85/150SL-AA |
医療・福祉施設の間仕切りに最適な引き戸式自動ドア 建具壁面埋め込みタイプ |
|
|
| リニアライン MM-50CAN |
高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 軽量タイプ |
|
|
| リニアライン MM-80CAN |
高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 中量タイプ |
|
|
| 商品名・型式 | 特徴 | |
JIS規格対応 |
|---|---|---|---|
| サウンドレスドア V-85SV |
防振・静音設計・中量ドア用 | |
|
| サウンドレスドア V-150SV |
防振・静音設計・重量ドア用 | |
|
| スライダー70 V-50SL-N70 |
70mm見込みサッシ対応 | |
|
仕様
| 商品名・型式 | V-250SL-F | |
|---|---|---|
| ネットワーク対応 | |
|
| 開閉タイプ | 引分け | 片引き |
| 最大適用ドア 単体質量(kg)×枚数 | 250×2 | 500×1 |
| 適用ドア単体幅：DW(mm) | 900～2700 | 1200～2700 |
| 最大適用ドア単体縦横比：DH/DW | 3 | |
| 平均開閉速度 | 0.4m/s 以下 | |
| 所要電源容量 | AC100V 5A | |
| 使用周囲環境：周囲温度・湿度 | -20℃～50℃・20%～90%RH | |
| 使用周囲環境：電磁界イミニティ | 工業環境（JIS C 61000-6-2） | |
このロゴがある自動ドア装置は、JIS安全規格対応を行いこれまで以上に安全性を追求した未来標準の自動ドアであり、さらにCAN通信を用いたネットワークシステム対応を示しております。
ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。
姿図：引分け
姿図：片引き
縦断面図：内蔵納まり
