自動ドア：引き戸

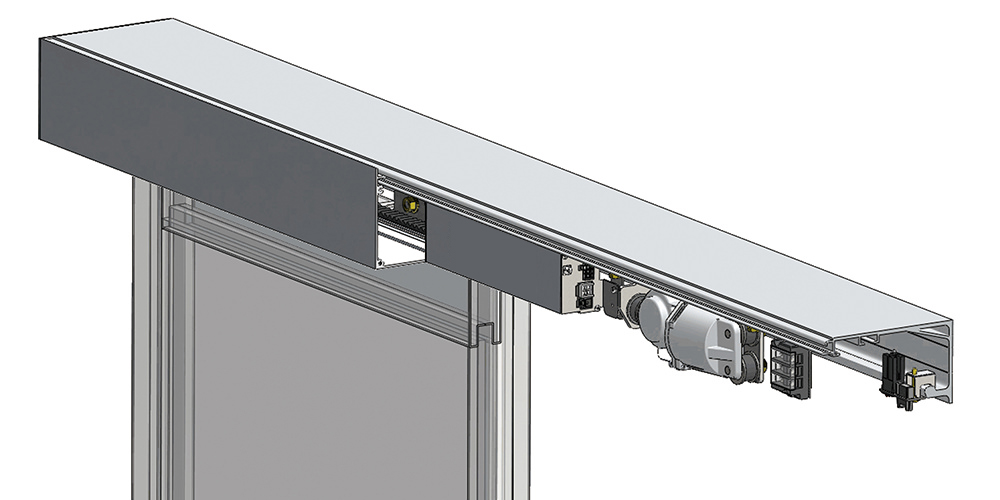

V-60S-HM/V-75-HMこれまでにない、装置高さ"100mm"のスリムな自動ドア
- 商品概要
- 仕様
- 各種図面
商品概要
装置高さ"100mm"で、ストアフロント周りのデザインに合ったすっきりとした外観を実現します。
特長
1）ストアフロント周りのデザインに合ったスリムな設計
・自動ドアの装置の高さはわずか”100mm”。
・スイングドア（手動）から自動ドアに取替える場合でも、違和感のないすっきりとした外観を実現。
2）駆動装置にはNET-DSシリーズ自動ドアを採用
・自動ドアシステムの総合的な制御を一括で行い、高い安全性と信頼性を提供。
従来品：引き戸の商品一覧
| 商品名・型式 | 開閉タイプ | 特長 | |
|---|---|---|---|
 | 旧取扱商品DSN-40 | 引分け | パーティションドア向け自動ドア開閉装置 |
 | 旧取扱商品DSN-50 | 引分け | 軽量ドア用自動ドア開閉装置 |
 | 旧取扱商品DSN-60 | 引分け | 軽量ドア用自動ドア開閉装置 |
 | 旧取扱商品DSN-75 | 引分け | 中量ドア用自動ドア開閉装置 |
 | 旧取扱商品DSN-150 | 引分け(戸車φ30) | 重量ドア用自動ドア開閉装置 |
 | 旧取扱商品DSN-250 | 引分け | 重量ドア用自動開閉装置（工場用ドアまで対応可） |
 | 旧取扱商品100mm見付面付け引き戸 DSN-60S/75S-HM | 引き分け | 装置高さ100mmのスリムな自動ドア |
 | 旧取扱商品SV-1 サウンドレスドア （DS-75/150） | 引分け | 防振・静音設計で静かな開閉を実現 |
 | 旧取扱商品スライダー70 | 引き分け | 70mm見込みサッシ対応 |
 | 旧取扱商品フリーオープンドア | 引き分け | 引分け自動ドア・片引き自動ドアにも |
引き戸の商品
| 商品名・型式 | 特徴 |  |
JIS規格対応 |
|---|---|---|---|
| V-60SL | 軽量ドア用（最大適応ドア重量～60kg） |  |
|
| V-85SL | 中量ドア用（最大適応ドア重量～85kg） | |
|
| V-150SL | 重量ドア用（最大適応ドア重量～150kg） | |
|
| V-250SL | 重量ドア用（最大適応ドア重量～250kg） | |
|
| V-500SL | 超重量ドア用自動開閉装置（工場用ドアなど） | |
|
| V-60S-HM/ V-75-HM |
100mm見付面付引き戸 | |
|
| 商品名・型式 | 特徴 | |
JIS規格対応 |
|---|---|---|---|
| V-50SL-KW | パーティションドア向け自動ドア開閉装置 | |
|
| V-50SL-FN | パーティションドア向け自動ドア開閉装置 （壁収納タイプ） |
|
|
| アキュドア V-60/85/150SL-AA |
医療・福祉施設の間仕切りに最適な引き戸式自動ドア 建具壁面埋め込みタイプ |
|
|
| リニアライン MM-50CAN |
高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 軽量タイプ |
|
|
| リニアライン MM-80CAN |
高い静音性を実現した屋内専用自動ドア （磁石可動型リニアDCモータモデル） 中量タイプ |
|
|
| 商品名・型式 | 特徴 | |
JIS規格対応 |
|---|---|---|---|
| サウンドレスドア V-85SV |
防振・静音設計・中量ドア用 | |
|
| サウンドレスドア V-150SV |
防振・静音設計・重量ドア用 | |
|
| スライダー70 V-50SL-N70 |
70mm見込みサッシ対応 | |
|
仕様
| 商品名・型式 | 100mm見付面付納まりV-60/85/150SL-HM | |||||
|---|---|---|---|---|---|---|
| ネットワーク対応 |  |
|||||
| ドアの開閉タイプ | 引分け | 片引き | ||||
| ドアエンジン型式 | VS-60 | VS-85 | VS-150 | VS-60 | VS-85 | VS-150 |
| レールベース | HM型 | |||||
| 最大適用ドア ドア単体質量(kg)×ドア枚数 | 60×2 | 85×2 | 120×2 | 75×1 | 100×1 | 120×1 |
| 最大適用ドア ドア単体の幅：DW(mm) | 650～2500 | |||||
| 最大適用ドア ドア単体の縦横比：DH/DW | 4.0 | |||||
| 平均開閉速度(m/s) | 0.4以下 | |||||
| 所要電源容量 | AC100V・5A | |||||
| 周囲温度、湿度 | -20℃~50℃、20%~90%RH | |||||
| 電磁界イミュニティ | 工場環境（JIS C 61000-6-2） | |||||
このロゴがある自動ドア装置は、CAN通信を用いたネットワークシステム対応を示します。
ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。
自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。
