自動ドア:引き戸

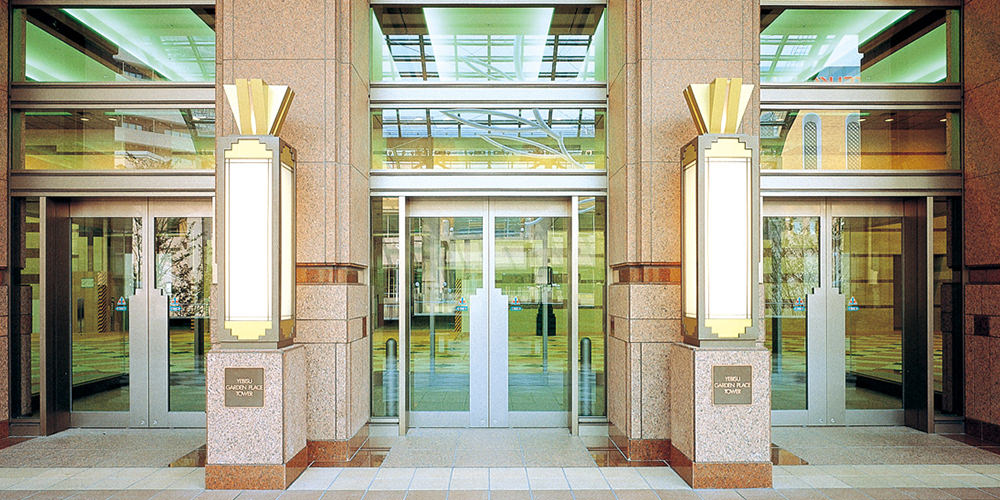

DSN-250ヘビークラスの重量ドア、重厚な玄関に最適なドアエンジン

  • 商品概要
  • 仕様
  • 各種図面

商品概要

重量級の縦に長いドアやデザインドアを開閉できます。 1枚の質量が250kgまでの引分けドア、及び最大500kgまでの片引きドアに適合します。

特長

1)高度な制御ソフトを搭載したマイクロコンピュータを内蔵したメインコントローラ。
2)余裕のパワーで大きな扉もスムーズな開閉を実現。

従来品:引き戸の商品一覧

商品名・型式開閉タイプ特長
旧取扱商品DSN-40

引分け
片引き

パーティションドア向け自動ドア開閉装置
旧取扱商品DSN-50

引分け
片引き

軽量ドア用自動ドア開閉装置
旧取扱商品DSN-60

引分け
片引き

軽量ドア用自動ドア開閉装置
旧取扱商品DSN-75

引分け
片引き

中量ドア用自動ドア開閉装置
旧取扱商品DSN-150

引分け(戸車φ30)
引分け(戸車φ55)
片引き(戸車φ30)
片引き(戸車φ55)

重量ドア用自動ドア開閉装置
旧取扱商品DSN-250

引分け
片引き

重量ドア用自動開閉装置(工場用ドアまで対応可)
旧取扱商品100mm見付面付け引き戸
DSN-60S/75S-HM

引き分け
片引き

100mm見付面付引き戸
旧取扱商品SV-1 サウンドレスドア
(DS-75/150)

引分け
片引き

防振・静音設計で静かな開閉を実現
旧取扱商品スライダー70

引き分け
片引き

70mm見込みサッシ対応

仕様

商品名・型式 DSN-250
ネットワーク対応 NET
ドアエンジン型式 DS-250
開閉タイプ 引分け 片引き
最大適用ドア 単体質量(kg)×枚数 250×2 500×1
適用ドア単体面積:DW×DH(㎡) 5.0 9.3
適用ドア単体幅:DW(mm) 最大2705(引分け)
最大適用ドア単体縦横比:DH/DW 3.0
平均開閉速度 0.4m/s 以下
所要電源容量 AC100V 10A
作動可能基準風速 15m/s 以下
NET

このロゴがある自動ドア装置は、CAN通信を用いたネットワークシステム対応を示します。

ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。
自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。

姿図:引分け

姿図:引分け

姿図:片引き

姿図:片引き

縦断面図: 内蔵納まり

縦断面図:
内蔵納まり
