自動ドア：ワイドオープンドア/ブレークアウトドア
BO-11 ブレークアウトドアヘビー級のドアもひろびろ開放（避難機能強化型）
- 商品概要
- 仕様
- 各種図面
商品概要
重量ドアに対応したブレークアウトドア用開閉装置です。

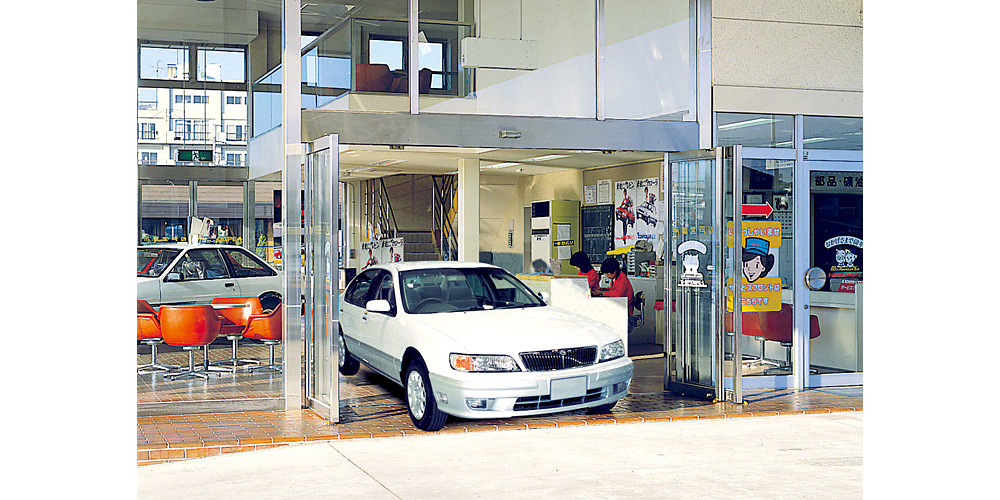

いざという時には、ドアがどの位置にあっても、ブレークアウトボタンを押せば、ワンタッチの手動操作でドアを外側へ開放できる避難対応ドアです。
普段はワイドオープンドアと同様に、スムーズで快適な引き戸式自動ドアとして、また、必要に応じて引き戸の約2倍幅にワイドオープンできます。
特長
1）いざという時、ワンタッチ手動操作でドアを外側へ開放できる本格的な避難対応ドア。
2）普段はワイドオープン仕様（WO型）と同様に引き戸の2倍の幅に開くことができます。
3）ドアエンジンはDS-250を採用、余裕のパワーで大きな扉もスムーズな開閉を実現。
※自動ドア設置後、ドアがスイングする床面にマットなどを追加で敷かないでください。ブレークアウトドア操作が正常にできなくなるおそれがあります。
ワイドオープンドア/ブレークアウトドアの商品一覧
| 商品名・型式 | 開閉タイプ | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|---|
 | V-60/85WO-N ワイドオープンドア | 引き戸自動ドアが通常の2倍にフルオープン （アルミレディメードサッシ対応） | |||

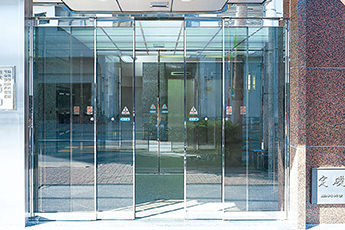

| V-85/150WO-F ワイドオープンドア | 引き戸自動ドアが通常の2倍にフルオープン | |||
| V-250WO-F ワイドオープンドア | 重量級の引き戸自動ドアが通常の2倍にフルオープン | |||
 | V-85/150BO-F ブレークアウトドア | ブレークアウト仕様 大型 | |||
 | V-250BO-F ブレークアウトドア | ブレークアウト仕様 大型 |
仕様
| 商品名 | BO-11 ブレークアウトドア | |
|---|---|---|
| ネットワーク対応 |  |
|
| 開閉タイプ | 引分け | 片引き |
| 最大適用ドア 単体質量(kg)×枚数 | （131～205）×2 | （131～205）×1 |
| 枠：材質 | ステンレス/スチール | |
| ドア構造 | 框ドア | |
| 三方枠縦枠内法幅：W(mm) | 6000 | 3000 |
| 三方枠出入口高：H(mm) | 3500 | |
| 三方枠枠見込：(mm) | 200 | |
| 三方枠無目見付け：H(mm) | 400 | |
| 三方枠無目見込：(mm) | 190 | |
| 引き戸ドア単体の幅：DW1(mm) | 1545 | |
| 引き戸ドア高さ：DH(mm) | 3484 | |
| 引き戸ドア厚さ：DT(mm) | 50 | |
| 引き戸有効開口幅(mm) | 2638 | 1319 |
| ワイドオープン最大開口幅(mm) | 5398 | 2699 |
| 平均開閉速度 | 0.45m/s 以下 | |
| 所要電源容量 | AC100V 10A | |
このロゴがある自動ドア装置は、CAN通信を用いたネットワークシステム対応を示します。
ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。
自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。
姿図：引分け
縦断面図：内蔵納まり
