自動ドア:ワイドオープンドア/ブレークアウトドア

V-250BO-F ブレークアウトドア重量級の引き戸自動ドアが通常の2倍にフルオープン(避難機能強化型)

  • 商品概要
  • 仕様
  • 各種図面

商品概要

重量ドアに対応したブレークアウトドア用開閉装置です。
いざという時には、ドアがどの位置にあっても、ブレークアウトボタンを押せば、ワンタッチの手動操作でドアを外側へ開放できる避難対応ドアです。
普段はワイドオープンドアと同様に、スムーズで快適な引き戸式自動ドアとして、また、必要に応じて引き戸の約2倍幅にワイドオープンできます。

特長

1)いざという時、ワンタッチ手動操作でドアを外側へ開放できる本格的な避難対応ドアです。

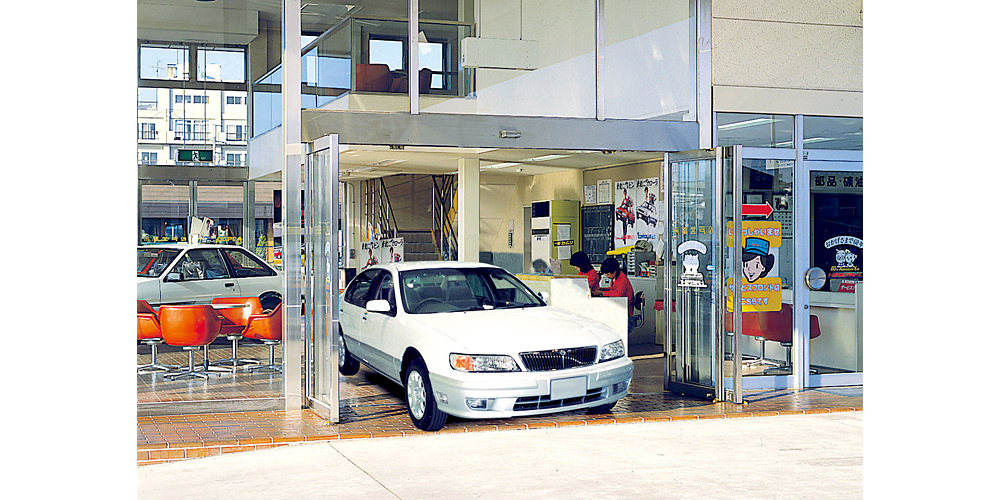

2)普段はワイドオープンドアと同様に引き戸の2倍の幅にフルオープンすることができ、大型物品の搬入出などに便利です。
3)駆動装置は、安全性を追求したNATRUSシリーズ(V-250BO-F)を採用しています。

※自動ドア設置後、ドアがスイングする床面にマットなどを追加で敷かないでください。ブレークアウトドア操作が正常にできなくなるおそれがあります。

ワイドオープンドア/ブレークアウトドアの商品一覧

商品名・型式開閉タイプ特長JIS規格
対応
V-60WO-N
ワイドオープンドア
引き戸自動ドアが通常の2倍にフルオープン
(アルミレディメードサッシ対応)
V-85/150WO-F
ワイドオープンドア
引き戸自動ドアが通常の2倍にフルオープン
V-250WO-F
ワイドオープンドア
重量級の引き戸自動ドアが通常の2倍にフルオープン
ワイドオープンドア
WO-AR
ワイドオープン仕様
アルミサッシ対応
ワイドオープンドア
WO-3
ワイドオープン仕様
ワイドオープンドア
WO-11
ワイドオープン仕様
大型
V-85/150BO-F
ブレークアウトドア
ブレークアウト仕様
大型
V-250BO-F
ブレークアウトドア
ブレークアウト仕様
大型
BO-1A
ブレークアウトドア
ブレークアウト仕様
BO-11
ブレークアウトドア
ブレークアウト仕様
大型
PFA1
パニックフリードア

仕様

商品名 ブレークアウトドア V-250BO-F
ネットワーク対応 NATRUS
開閉タイプ 引分け 片引き
最大適用ドア 単体質量(kg)×枚数 (131~205)×2 (131~205)×2
枠:材質 ステンレス/スチール
ドア構造 框ドア
三方枠縦枠内法幅:W(mm) 6000 3000
三方枠出入口高:H(mm) 3500
三方枠枠見込:(mm) 200
三方枠無目見付け:H(mm) 400
三方枠無目見込:(mm) 190
引き戸ドア単体の幅:DW1(mm) 1545
引き戸ドア高さ:DH(mm) 3484
引き戸ドア厚さ:DT(mm) 50
引き戸有効開口幅(mm) 2510 1255
ワイドオープン最大開口幅(mm) 5270 2635
最大適用ドア単体質量(kg)×ドア枚数 205×2 205×1
平均開閉速度 0.4m/s 以下
所要電源容量 AC100V 10A
使用周囲環境:周囲温度・湿度 -20℃~50℃・20%~90%RH
使用周囲環境:電磁界イミニティ 工業環境(JIS C 61000-6-2)
NATRUS

このロゴがある自動ドア装置は、JIS安全規格対応を行いこれまで以上に安全性を追求した未来標準の自動ドアであり、さらにCAN通信を用いたネットワークシステム対応を示しております。

ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。

姿図(引分け)

姿図(引分け)

縦断面図:内蔵納まり

縦断面図:内蔵納まり
