商品概要
いざという時には、ドアがどの位置にあっても、ブレークアウトボタンを押せば、ワンタッチの手動操作でドアを外側へ開放できる避難対応ドアです。 普段はワイドオープンドアと同様に、スムーズで快適な引き戸式自動ドアとして、また、必要に応じて引き戸の約2倍の幅にワイドオープンできます。
特長
1）いざという時、ドアがどの位置にあっても、ワンタッチ手動操作でドアを外側へ開放できる本格的な避難対応ドアです。
2）普段はワイドオープンドアと同様に引き戸の2倍の幅にフルオープンすることができ、大型物品の搬入出などに便利です。
3）駆動装置は、安全性を追求したNATRUSシリーズ（V-85/150BO-F）を採用しています。
※自動ドア設置後、ドアがスイングする床面にマットなどを追加で敷かないでください。ブレークアウト操作が正常にできなくなるおそれがあります。

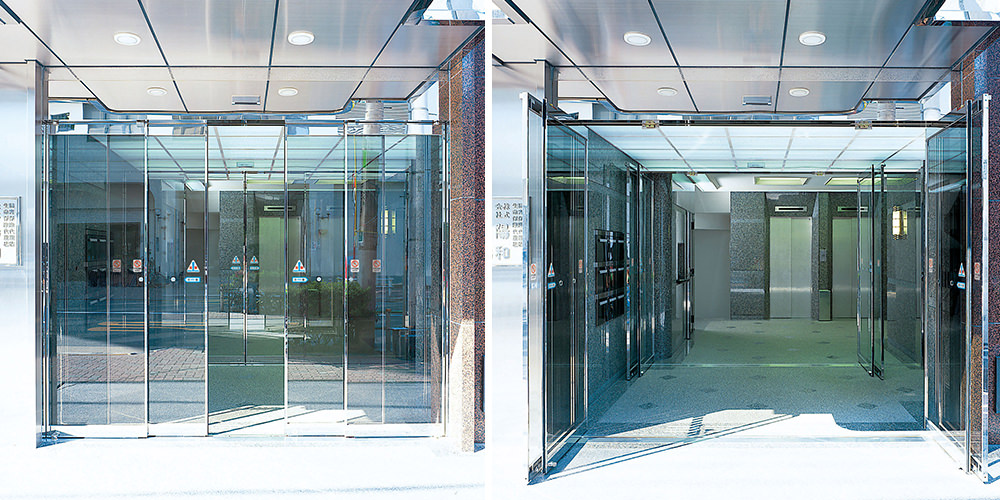

設置イメージ
ワイドオープンドア/ブレークアウトドアの商品一覧
| 商品名・型式 | 開閉タイプ | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|---|
 | V-60/85WO-N ワイドオープンドア | 引き戸自動ドアが通常の2倍にフルオープン （アルミレディメードサッシ対応） | |||
| V-85/150WO-F ワイドオープンドア | 引き戸自動ドアが通常の2倍にフルオープン | |||
| V-250WO-F ワイドオープンドア | 重量級の引き戸自動ドアが通常の2倍にフルオープン | |||
 | V-85/150BO-F ブレークアウトドア | ブレークアウト仕様 大型 | |||
 | V-250BO-F ブレークアウトドア | ブレークアウト仕様 大型 |
仕様
| 商品名・型式 | ブレークアウトドア V-85/150BO-F | |
|---|---|---|
| ネットワーク対応 |  |
|
| 開閉タイプ | 引分け | 片引き |
| 最大適用ドア 単体質量(kg)×枚数 | （75～120）×2 | （75～120）×1 |
| 枠：材質 | ステンレス/スチール | |
| ドア構造 | 框ドア | |
| 三方枠縦枠内法幅：W(mm) | 4800 | 2400 |
| 三方枠出入口高：H(mm) | 2400 | |
| 三方枠枠見込：(mm) | 165 | |
| 三方枠無目見付け：H(mm) | 290 | |
| 三方枠無目見込：(mm) | 155 | |
| 引き戸ドア単体の幅：DW1(mm) | 1231 | |
| 引き戸ドア高さ：DH(mm) | 2384 | |
| 引き戸ドア厚さ：DT(mm) | 46 | |
| 引き戸有効開口幅(mm) | 2140 | 1070 |
| ワイドオープン最大開口幅(mm) | 4336 | 2168 |
| 平均開閉速度 | 0.4m/s 以下 | |
| 所要電源容量 | AC100V 5A | |
| 使用周囲環境：周囲温度・湿度 | -20℃～50℃・20%～90%RH | |
| 使用周囲環境：電磁界イミニティ | 工業環境（JIS C 61000-6-2） | |
姿図（引分け）
縦断面図
