自動ドア：ワイドオープンドア/ブレークアウトドア
WO-3 ワイドオープンドア引き戸自動ドアが通常の2倍に全面開放
- 商品概要
- 仕様
- 各種図面
商品概要

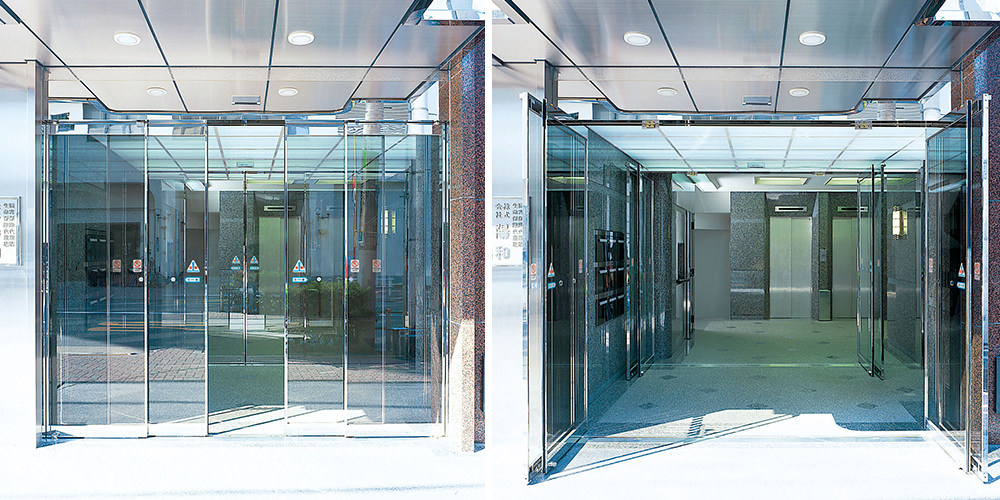

普段はスムーズで快適な引き戸式自動ドア。
大型物品の出し入れや、イベント時などに約2倍の幅にワイドオープンできる便利な自動ドアです。
ワイドオープン操作は手動式でとても簡単です。
特長
1）引き戸を全開してから、手動で2倍幅に全開可能。
2）ドアエンジンは高性能と小型化を両立した先進設計のDSシリーズ（DS-75、DS-150）を採用。
※引き戸とフルオープンを手軽に切り替え可能な2WAYドア、「スライドグライド」もございます。
詳細はこちら https://nabco.nabtesco.com/nabco-select/slide-glide/
ワイドオープンドア/ブレークアウトドアの商品一覧
| 商品名・型式 | 開閉タイプ | 特長 | JIS規格 対応 | ||
|---|---|---|---|---|---|
 | V-60/85WO-N ワイドオープンドア | 引き戸自動ドアが通常の2倍にフルオープン （アルミレディメードサッシ対応） | |||
| V-85/150WO-F ワイドオープンドア | 引き戸自動ドアが通常の2倍にフルオープン | |||
| V-250WO-F ワイドオープンドア | 重量級の引き戸自動ドアが通常の2倍にフルオープン | |||
 | V-85/150BO-F ブレークアウトドア | ブレークアウト仕様 大型 | |||
 | V-250BO-F ブレークアウトドア | ブレークアウト仕様 大型 |
仕様
| 商品名・型式 | WO-3 ワイドオープンドア | |||||
|---|---|---|---|---|---|---|
| ネットワーク対応 |  |
|||||
| 開閉タイプ | 引分け | 片引き | ||||
| 最大適用ドア 単体質量(kg)×枚数 | 120×2 | 120×1 | ||||
| 枠：材質 | ステンレス/スチール | |||||
| ドア構造 | 強化ガラスドア | 框ドア | ロスカドア | 強化ガラスドア | 框ドア | ロスカドア |
| 三方枠縦枠内法幅：W(mm) | 4786 | 4800 | 4380 | 2394 | 2400 | 2190 |
| 三方枠出入口高：H(mm) | 2454 | 2400 | 2516 | 2454 | 2400 | 2516 |
| 三方枠枠見込：(mm) | 165 | |||||
| 三方枠無目見付け：H(mm) | 290 | |||||
| 三方枠無目見込：(mm) | 155 | |||||
| 引き戸ドア単体の幅：DW1(mm) | 1219 | 1231 | 1100 | 1219 | 1231 | 1100 |
| 引き戸ドア高さ：DH(mm) | 2438 | 2384 | 2500 | 2438 | 2384 | 2500 |
| 引き戸ドア厚さ：DT(mm) | 28 | 46 | 31 | 28 | 46 | 31 |
| 引き戸有効開口幅(mm) | 2112 | 2010 | 1945 | 1057 | 1005 | 972.5 |
| ワイドオープン最大開口幅(mm) | 4422 | 4322 | 4014 | 2212 | 2161 | 2007 |
| 平均開閉速度 | 0.4m/s 以下 | |||||
| 所要電源容量 | AC100V 5A | |||||
このロゴがある自動ドア装置は、CAN通信を用いたネットワークシステム対応を示します。
ナブコは自動ドアシステムに、初めて国際的に標準化されているCAN通信を用いたネットワーク技術を採用しました。
自動ドア装置だけでなく、センサーや電気錠などのオプション機器も含めた情報のネットワーク化により、安全性・信頼性の向上を実現するとともに、保守データの蓄積・管理により最適な保全計画をご提案いたします。
姿図：引分け
縦断面図： 内蔵納まり
