自動ドア:引き戸

スライダー70見込み寸法70mmと小さくコンパクト

  • 商品概要
  • 仕様
  • 各種図面

商品概要

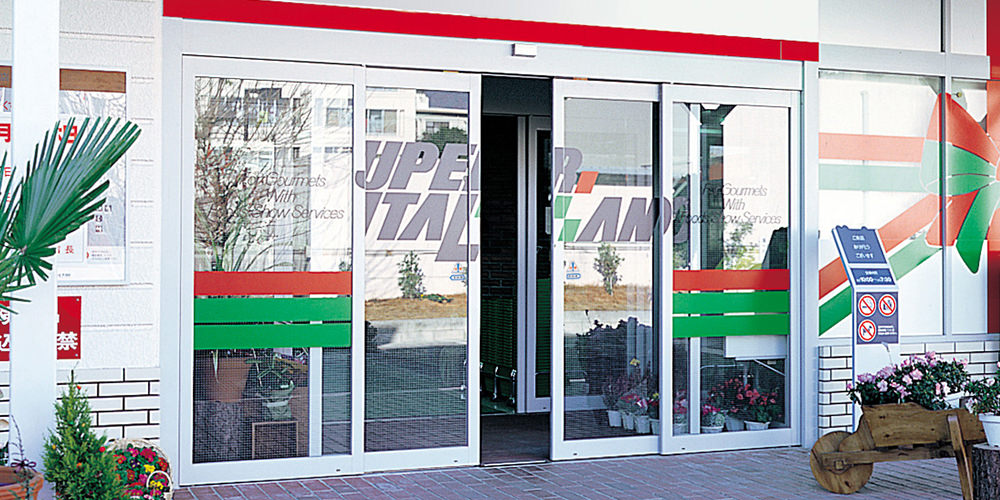

低層ストアフロント用70mm見込み規格型アルミサッシの無目内部に納まるコンパクトな内蔵型ドアエンジン。

特長

1)高性能と小型化を両立した先進設計
2)高度な制御ソフトを搭載したマイクロコンピュータを内蔵したメインコントローラ
3)耐久性に富むブラシレス直流モータが余裕のパワーとスムーズな通行性を実現
4)モータ保護用サーマルプロテクタを内蔵、突然ドアを停止させない親切設計

引き戸の商品一覧

基本商品

商品名・型式開閉タイプ特長JIS規格
対応
V-60SL

引き分け
片引き

軽量ドア用(最大適応ドア重量~60kg)
V-85SL

引き分け
片引き

中量ドア用(最大適応ドア重量~85kg)
V-150SL

引き分け
片引き

重量ドア用(最大適応ドア重量~150kg)
V-250SL

引き分け
片引き

重量ドア用(最大適応ドア重量~250kg)
DSN500

引き分け
片引き

超重量ドア用(最大適応ドア重量~500kg)

屋内専用自動ドア

商品名・型式開閉タイプ特長JIS規格
対応
V-50SL-FN

引き分け
片引き

パーティションドア向け引き戸開閉装置
(壁収納タイプ)
V-50SL-KW

引き分け
片引き

パーティションドア向け引き戸開閉装置
アキュドア
V-60/85/150SL-AA

引き分け
片引き

アキュドア・医療・福祉施設に最適
リニアライン
MM-30/50/80

片引き

リニアライン・高い静音性

特殊引き戸

商品名・型式開閉タイプ特長JIS規格
対応
サウンドレスドア
V-85SV

引き分け
片引き

防振・静音設計・中量ドア用
サウンドレスドア
V-150SV

引き分け
片引き

防振・静音設計・重量ドア用
スライダー70

引き分け
片引き

70mm見込みサッシ対応
フリーオープンドア

引き分け
片引き

引分け自動ドア・片引き自動ドアにも

仕様

商品名・型式 スライダー70
ネットワーク対応 非対応 非対応
ドアエンジン型式 DS-40
開閉タイプ 引分け 片引き
最大適用ドア 単体質量(kg)×枚数 40×2 65×1
適用ドア単体面積:DW×DH(㎡) 1.8 2.0
適用ドア単体幅:DW(mm) 750~1200
最大適用ドア単体縦横比:DH/DW 2.8
平均開閉速度(m/s) 0.4m/s 以下
所要電源容量 AC100V・5A

姿図:引分け

姿図:引分け

姿図:片引き

姿図:片引き

縦断面図:内蔵納まり

縦断面図:内蔵納まり
