パネルドア

超高速スパイラルドア

EFAFLEX

「強さ」と「速さ」を兼ね備えた多機能ドアが、複雑化する社会のニーズに的確に対応。

  • 商品概要
  • 仕様

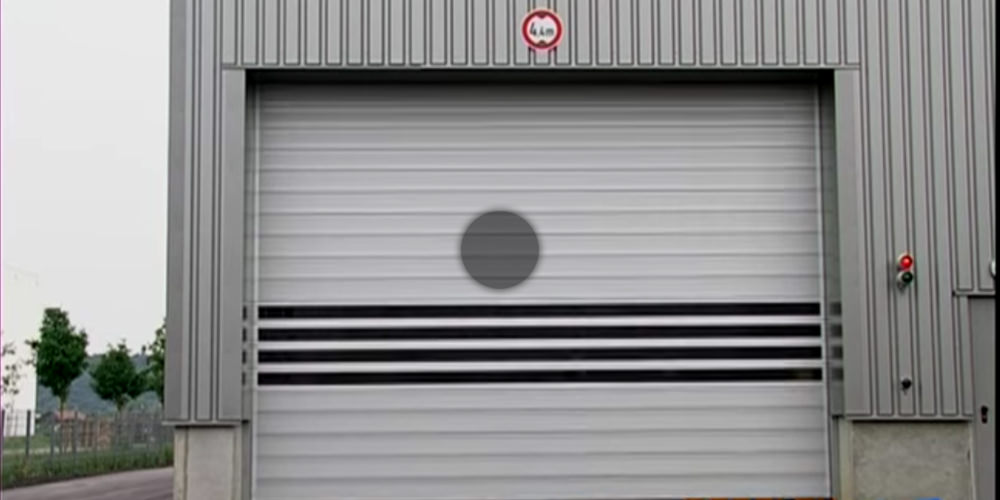

商品概要

超高速スパイラルドアは1992年に発売以来、世界中のお客様にご愛顧頂いております。
金属製ドアの保安性と高速シートドアの機能性を兼ね備えた、1台2役の機能ドアです。
ドアパネルは複層アルミ構造の為、保安性や耐久性は抜群。
まさしく、強く、早く、気密性の優れた理想の機能ドアです。

高速開閉・高耐久性能・堅牢性能を兼ね備えているのみならず、そのシャープなデザイン性は、あらゆる風景に適応できます。
通常の工場や倉庫以外にも、広くご採用頂いております。
このシャープなデザインは、近代的な建築物にベストマッチするに違いありません。

世界中で取得した各種特許

  • ・独特の巻取り形状のスパイラル・レール構造は、磨耗を最小限に抑え、最高の開閉速度と耐久性を実現しました。
  • ・各パネル間のヒンジに装着された走行ローラ機構は、滑らかな動作を実現しました。
  • ・各パネル間はネオプレーンゴムで完全にシールされているので、防塵、防虫、耐風圧、断熱に大きな効果を発揮し、省エネに貢献します。
  • ・テンション・スプリング・メカニズム(カウンターバランス)機構は、高速開動作を実現し動力の省力化を実現しました。

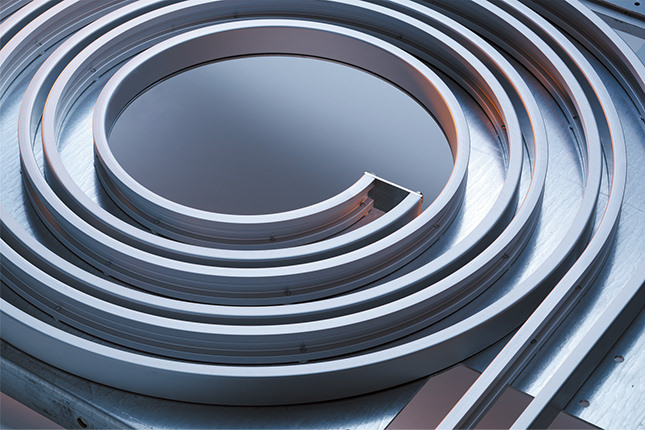

▲コンソール部のスパイラル・レール構造

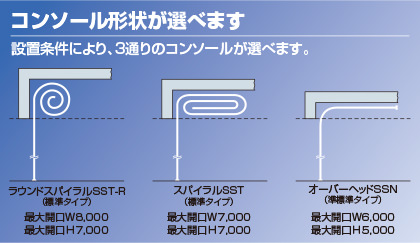

コンソール形状が選べます

高度な制御機能

  • 各種動作仕様は専用のマイクロプロセッサにより制御されており、動力制御のインバータにも制御基板上に配置しています。開閉動作は常にエンコーダにより監視され、多種多様の制御と卓越した動作制御を可能としています。
  • 各種センサの制御、インターロック制御等も設定できます。

手動開放レバーを標準装備

停電時・非常時等には、手動開放レバーにより簡単にドアを開放することができます。(テンション・スプリング・メカニズム)

施錠レバーの追加設置(オプション)

  • 通常使用時にも電動モータブレーキにより、施錠が行われていますが、追加で施錠レバーを設置することにより、パネル本体に直接機械的な施錠とセンサOFF等の電気的な施錠を行うことができます。
  • 施錠レバーを使用時でも、停電時・非常時等には、手動開放レバーにより簡単にドアを開放することができます。

高い気密性!

スパイラルドアのガイド支柱内部には、ドアが開閉する為の各種機構と走行レール等が設置されています。
このガイド支柱とドアパネルの隙間にはシールゴム(ネオプレーンゴム)が装着されていますので、走行部の隙間は最小限に抑えられています。

▲SST-L型のガイド支柱部の平断面図

最先端の安全システム! TLGセンサを装備!

TLGセンサは開口部の安全を面でカバーする、最先端のエリアセンサシステムです。

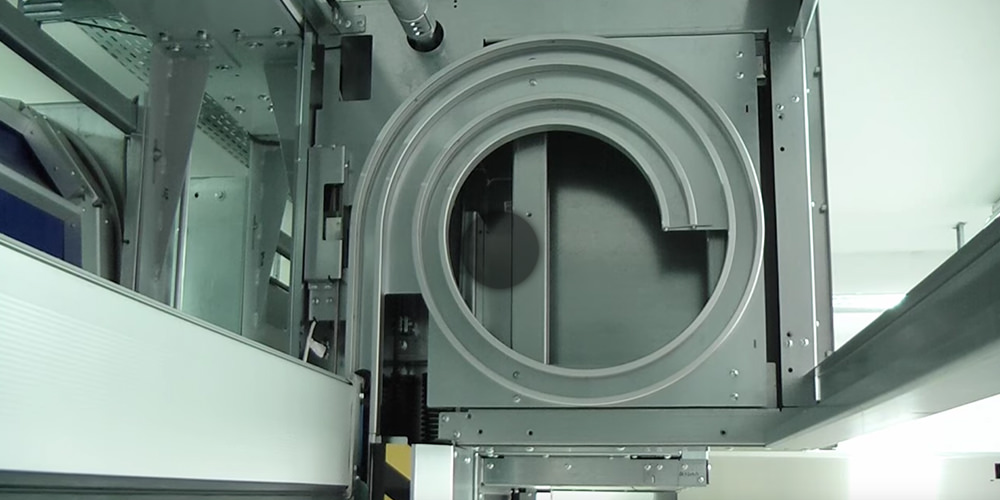

超高速スパイラルドアの駆動原理

保守メンテナンスも安心

万が一にもドアパネルが破損した場合でも、破損したドアパネルのみを交換することができます。(ドアパネルは1枚の高さが約150mmです。破損していない部分のドアパネルの交換は不要です)
改修工事も行うことができます。古くなったシャッターやドアをスパイラルドアに改修すると、機能的にも外観的にも見違えた建物に生まれ変わります。

工場・物流施設などに最適!車両衝突対応型のボラード

ナブコシステムが提供する工場・物流施設ソリューション安全・設備破損を事前に防ぐポリプロピレン樹脂製ボラード

工場・倉庫などの開口部、通路、コーナー部、機械類の保護を目的に設置し、フォークリフトなど荷役・運搬車両の衝突による保護対象物の破損を防止する、車両衝突対応型のボラードです。多種多様な形式をラインアップ!

商品名・型式特長
ボラード BO IMPACT 国内ストック品中型車両の衝突リスクがある領域用のボラード
ボラード BO SUPER 国内ストック品大型車両の衝突リスクがある領域用のボラード
オーダー製品用途に応じたセフティバリアオーダー製品をご提供しています

パネルドアの商品一覧

ユーテックドア

商品名・型式特長
スタッキングドア断熱FRPグラスファイバー製パネルドア
採光性能&断熱性能&エコロジー
上下スタック開閉方式
高速スタッキングドア断熱FRPグラスファイバー製パネルシャッタードア
採光性能&断熱性能&エコロジー
オプションで高速上下スタック開閉を実現
断熱複層ガラス製・スタッキングドア断熱複層ガラス製パネルドア
空間に開放感と安全性を
上下スタック開閉式
ヴァリオプラン断熱FRPグラスファイバー製パネル
採光性能&断熱性能&エコロジー
カーテンウォール素材
超高速スパイラルドアアルミ製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速ターボドア透明アクリル製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式超高速巻上開閉方式
最高速度 毎秒3.0メートル!
断熱・超高速スパイラルドア断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速気密型スパイラルドア
SST-TK-100®
断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒1.5メートル!
超高速スパイラルドア・プレミアム断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!

仕様

商品名 超高速スパイラルドア
電源 1ΦAC200V50/60Hz 20~30A
駆動方式 高速電動上下式巻上方式
駆動装置 1.5~2.2kW電動機 ベルト駆動 コイルバネ
制御電圧 DC24V
有効開口幅 1200~8000㎜
有効開口高さ 1200~7000㎜
※2500㎜以下では追加安全カバーが必要
開閉速度 開:2.0~1.0m/sec、閉:0.75~0.5m/sec
使用環境温度 -15~50℃
耐風圧性能 450~1000Pa(ピーク時560~1250Pa、風速約30~45m/sec相当)
パネル特性 複層アルミ引抜パネル(アルマイト処理)
アクリル窓パネル
遮音性能:25~22dB
熱貫流率:3.7~4.8W/㎡K
フレーム材質 駆動装置部:スチール溶融亜鉛メッキ(シルバー)
ガイド支柱:スチール溶融亜鉛メッキ(シルバー)
オプション:RALカラー塗装
制御盤
(W380-H380-D210)
CPU制御、防護等級 IP65
液晶ディスプレイ(状態表示、エラー表示等)
パラメタ入力設定方式、各種入出力接点
インバータ・エンコーダ制御
補助装置 TLGセンサ(H=2500㎜、TÜV認定)
モータ過負荷防止装置
手動開放装置(レバー方式・バネ力にて開動作)
オプション 施錠レバー装置
アクリル窓パネル追加(開口の70%迄可能)
各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ 等)

注1) 耐風圧性能は閉鎖時の数値で開口幅により異なります。ご相談ください。動作可能耐風速は250~400Pa(風速約20~25m/sec相当)です。
注2) 気密性能はパネル面積で1㎡当たり50Paの加圧で、空気漏れ量は12㎥/㎡・h以下となっています。
注3) 最高開速度は開口幅寸法により異なります。幅4m迄:~2.0m/sec、幅6m迄:~1.2m/sec、幅8m迄:~1.0m/sec。
※有効開口幅6001㎜以上の場合、入力電源は3ΦAC200V50/60Hz 30Aとなります。
 有効開口幅6000㎜以下の場合でも入力電源が3ΦAC200V50/60Hz 30Aとなる場合があります。詳しくは販売会社へお問い合わせください。

※性能値は、製造メーカーによる試験値であり保証値ではありません。
※掲載商品は、改良などのため内容と相違する場合もありますので、ご了承ください。
