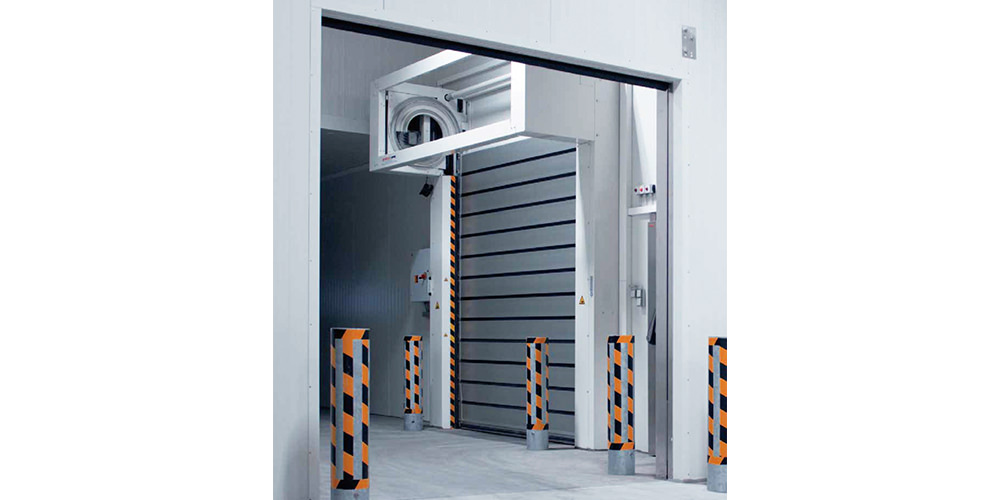

超高速気密型スパイラルドアSST-TK-100®

EFAFLEX
  • 商品概要
  • 仕様

商品概要

超高速気密型スパイラルドアは、超高速スパイラルドアの機能をそのままに、気密性能を高め、ドアパネルの断熱性能を高めたドアです。
ドアパネルの熱貫流率は最大で0.24W/㎡K※注1となっています。

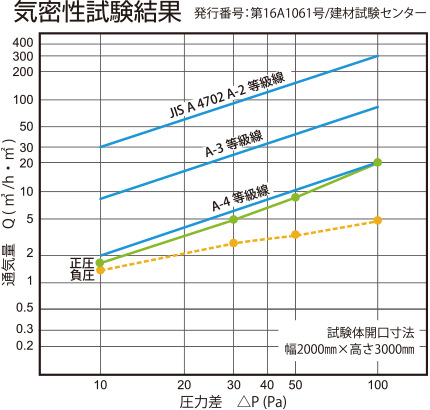

年間開閉回数、20万回以上を実現! 気密性能は、JIS A4702試験においてA-4等級を発揮!※注2

商品詳細

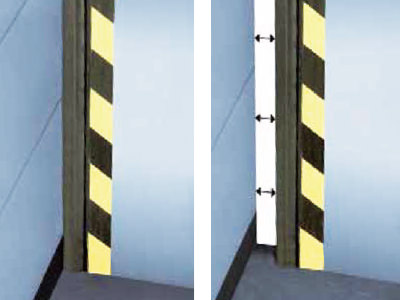

全開時パネルが気密シールにスライドするAFM方式*
*AFM=アクティブ・フレームワーク・メカニズム

高速開閉と高断熱性能がもたらす世界

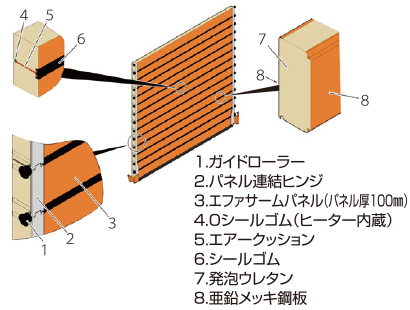

  • ・パネル部分の特徴として、100㎜のパネルは断熱性能に優れている
  • ・パネルピッチは225㎜、パネル表面材は0.4㎜のスチール材で2層の表面処理(溶融亜鉛メッキ+塗装)が施されている
  • ・充填剤のポリウレタンフォームはフロンガス・フリー

パネルドアの商品一覧

ユーテックドア

商品名・型式特長
スタッキングドア断熱FRPグラスファイバー製パネルドア
採光性能&断熱性能&エコロジー
上下スタック開閉方式
高速スタッキングドア断熱FRPグラスファイバー製パネルシャッタードア
採光性能&断熱性能&エコロジー
オプションで高速上下スタック開閉を実現
断熱複層ガラス製・スタッキングドア断熱複層ガラス製パネルドア
空間に開放感と安全性を
上下スタック開閉式
ヴァリオプラン断熱FRPグラスファイバー製パネル
採光性能&断熱性能&エコロジー
カーテンウォール素材
超高速スパイラルドアアルミ製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速ターボドア透明アクリル製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式超高速巻上開閉方式
最高速度 毎秒3.0メートル!
断熱・超高速スパイラルドア断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速気密型スパイラルドア
SST-TK-100®
断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒1.5メートル!
超高速スパイラルドア・プレミアム断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!

仕様

商品名 超高速気密型スパイラルドアSST-TK-100
電源 3ΦAC400V50/60HZ 25A
駆動方式 高速電動上下式巻上方式
駆動装置 2.2kW電動機 ベルト駆動 コイルバネ
制御電圧 DC24V
有効開口幅 1200~4000㎜(Max:18㎡)
有効開口高さ 1950~6000㎜(Max:18㎡)
※2500㎜以下では追加安全カバーが必要
開閉速度 開:1.5m/sec、閉:0.5m/sec
使用環境温度 0~30℃(装置側) -30~0℃(反装置側)注3
耐風圧性能 1000Pa 閉鎖時(ピーク時 1250Pa)
パネル特性 エファサームパネル
遮音性:26dB
熱貫流率:0.24W/㎡K 注1
フレーム材質 駆動装置部:スチール溶融亜鉛メッキ(シルバー)
ガイド支柱:スチール溶融亜鉛メッキ(シルバー)
オプション:RALカラー塗装
制御盤
(W600-H600-D210)
CPU制御、防護等級 IP65
液晶ディスプレイ(状態表示、エラー表示等)
パラメタ入力設定方式、各種入出力接点
インバータ・エンコーダ制御
補助装置 TLGセンサ(H=2500㎜)+光電管式戸先スイッチ(TÜV認定)
モータ過負荷防止装置
手動解放装置(レバー方式・バネ力にて開動作)
ヒーティング装置(48V/230V)
オプション アップトランス(3Φ200V⇒3Φ400V)
各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ 等)

注1) ドアセットの熱貫流率は0.62W/㎡K(有効開口幅4000㎜×有効開口高さ4500㎜の場合)です。
注2) 気密性能試験は、ドア寸法(有効開口幅2000㎜×有効開口高さ3000㎜)で実施しました。
注3) 装置側-反装置側の温度差は、有効開口幅3000㎜以下の場合は60℃迄。3001㎜以上の場合は40℃迄。

※性能値は、製造メーカーによる試験値であり保証値ではありません。
※掲載商品は、改良などのため内容と相違する場合もありますので、ご了承ください。
