パネルドア

断熱複層ガラス製・スタッキングドア

BUTZBACH THE DOOR COMPANY.

断熱複層ガラス製パネルドア
空間に開放感と安全性を
上下スタック開閉式

  • 商品概要
  • 仕様

特長

スタッキングドアHT40は、オプションで複層断熱ガラスパネルタイプを選ぶことができます。
開閉方式はスタッキングドアと同様に、ドアパネルはコンパクトに上部にスタック収納されます。
万が一、ガラスパネルが割れた場合でも、ガラス破片の落下はスタック部分の真下付近だけとなりますので、オーバーヘッドタイプのガラス製ドアよりも安心です。
また、スタッキングドア同様、自己診断機能付戸先スイッチ、過負荷防止装置、任意位置落下防止装置が標準装備されます。

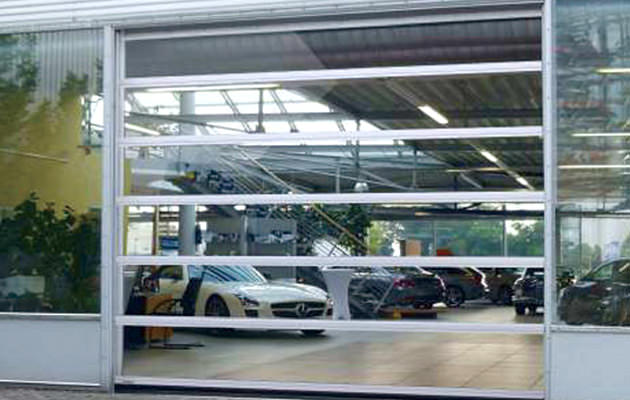

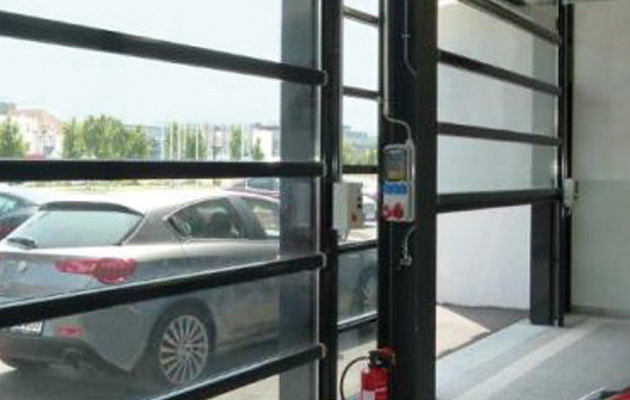

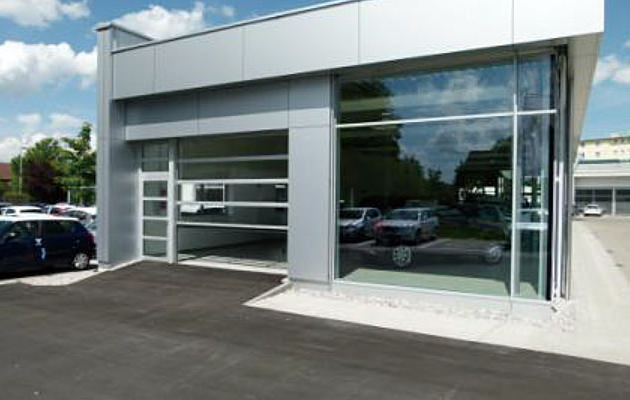

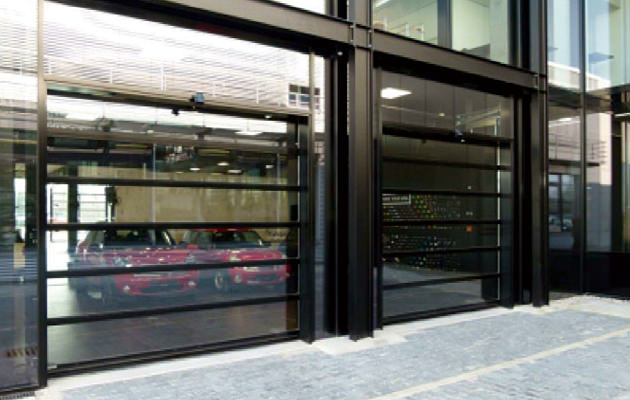

*欧州ではカーディーラーのショールーム等での設置実績が多く納車セレモニールームのガレージドアとしての設置実績も多いです。
*ドアパネルの熱貫流率は1.1W/㎡Kと高断熱です。

工場・物流施設などに最適!車両衝突対応型のボラード

ナブコシステムが提供する工場・物流施設ソリューション安全・設備破損を事前に防ぐポリプロピレン樹脂製ボラード

工場・倉庫などの開口部、通路、コーナー部、機械類の保護を目的に設置し、フォークリフトなど荷役・運搬車両の衝突による保護対象物の破損を防止する、車両衝突対応型のボラードです。多種多様な形式をラインアップ!

商品名・型式特長
ボラード BO IMPACT 国内ストック品中型車両の衝突リスクがある領域用のボラード
ボラード BO SUPER 国内ストック品大型車両の衝突リスクがある領域用のボラード
オーダー製品用途に応じたセフティバリアオーダー製品をご提供しています

パネルドアの商品一覧

ユーテックドア

商品名・型式特長
スタッキングドア断熱FRPグラスファイバー製パネルドア
採光性能&断熱性能&エコロジー
上下スタック開閉方式
高速スタッキングドア断熱FRPグラスファイバー製パネルシャッタードア
採光性能&断熱性能&エコロジー
オプションで高速上下スタック開閉を実現
断熱複層ガラス製・スタッキングドア断熱複層ガラス製パネルドア
空間に開放感と安全性を
上下スタック開閉式
ヴァリオプラン断熱FRPグラスファイバー製パネル
採光性能&断熱性能&エコロジー
カーテンウォール素材
超高速スパイラルドアアルミ製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速ターボドア透明アクリル製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式超高速巻上開閉方式
最高速度 毎秒3.0メートル!
断熱・超高速スパイラルドア断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速気密型スパイラルドア
SST-TK-100®
断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒1.5メートル!
超高速スパイラルドア・プレミアム断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!

仕様

商品名 断熱複層ガラス製・スタッキングドア
電源 3ΦAC200V50/60HZ 10A
駆動方式 電動上下式スタック格納方式
駆動装置 1.1kW電動機 チェーン駆動
制御電圧 DC24V
有効開口幅注1) 1000~3980㎜(2520㎜)
有効開口高さ注1) 1300~5490㎜(3520㎜)
開閉速度 0.13~0.19m/sec
使用環境温度 -15~50℃
パネル特性 2㎜/4㎜ 複層ESGガラス(空気層24㎜)
熱貫流率 1.1W/㎡K
耐風圧性能注2) 450~1000Pa(ピーク時560~1250Pa)
(風速約30~45m/sec相当)
フレーム材質 駆動装置部:スチール溶融亜鉛メッキ(シルバー)
ガイドレール:アルミニウム(アルマイト処理)
パネルフレーム:アルミニウム(アルマイト処理)
制御盤
(W210-H400-D197)
専用基板、防護等級 IP54
7セグメントディスプレイ(状態表示、エラー表示等)
パラメタ入力設定方式、各種入出力接点
コンタクタ・エンコーダ制御
補助装置 戸先スイッチ(光電管スイッチ式、検知角度120°)
任意位置作動・落下防止装置(TÜV認定)
モータ過負荷防止装置
挟まれ防止スイッチ
手動開放装置(ホイストチェーン方式)
オプション 各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ 等)
フレーム:RALカラー塗装(粉体塗装)

注1)開口寸法はパネル重量及び面積で異なります。最大パネル重量/面積は、420kg/15㎡以下となります。1枚のパネル高さは約500㎜で開口幅3.98mまで中桟無しで製作可能です。
注2)耐風圧性能は閉鎖時の数値で開口幅により異なります。ご相談ください。動作可能耐風速は250~400Pa(風速約20~25m/sec相当)です。
注2)気密性能はパネル面積で1㎡当たり50Paの加圧で、空気漏れ量は12㎥/㎡・h以下となっています。(DIN EN 12426)
注2)水密性能は50Paの加圧環境で、水を20分噴霧しても反対側に水は漏れません。(DIN EN 12425)

※性能値は、製造メーカーによる試験値であり保証値ではありません。
※掲載商品は、改良などのため内容と相違する場合もありますので、ご了承ください。
