商品概要

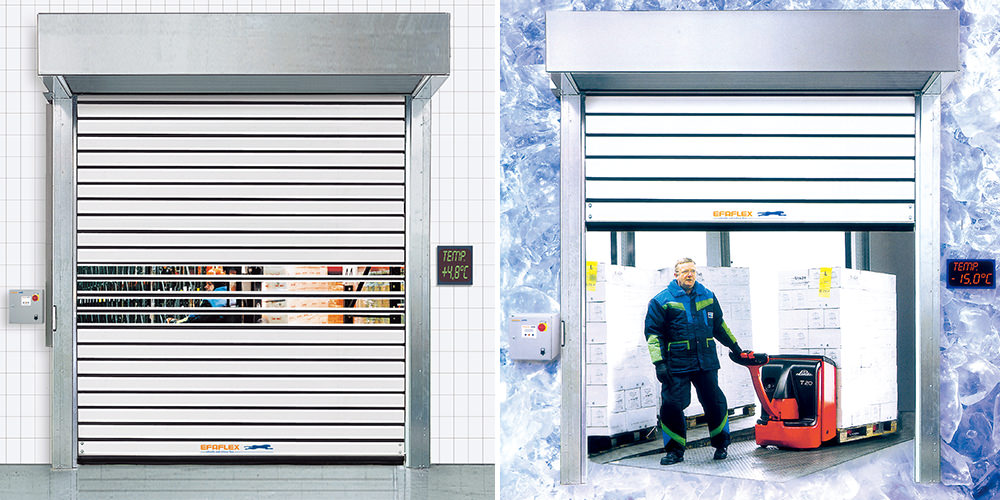

断熱・超高速スパイラルドアは、超高速スパイラルドアの機能をそのままに、ドアパネルの断熱性能を高めたドアです。
ドアパネルの熱貫流率は最大で0.8W/㎡Kとなっています。
結露等を嫌い、一定温度を保たなければならない食品工場等への設置に最適なドアです。

高速開閉と高断熱性能がもたらす世界

断熱・超高速スパイラルドアは断熱、防犯、高速シートドアの機能性を兼ね備えた1台3役の高機能ドアです。
エファサームパネルの技術により、パネルの軽量化、高断熱性能を実現しました!

・高速の開閉動作と高断熱性能により、開口の開放時間を短縮し、
 閉鎖時には内外の熱の出入を遮蔽することができますので、防塵、防虫、省エネ効果は格段に向上します。
・ドイツでは冷蔵庫対応のドアとしても使用されています。(注記1)

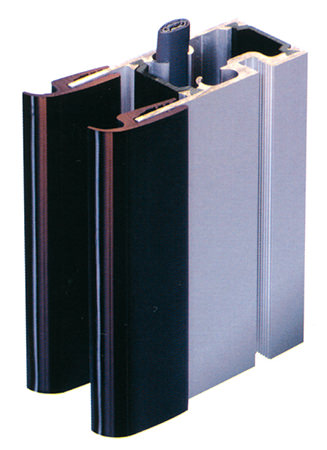

・支柱とパネル間に2重シールを採用し気密性を向上させました。
・パネル間はネオプレーンゴムにより、内外を2重にシールしています。
・アクリル透明パネルを入れることも可能ですので、対面の安全性の確保もできます。

注記1)気密性能はパネル面積で1㎡当たり50Paの加圧で、6㎥/hour以下となっています。
   (DIN EN 12426) 冷蔵設備での使用時には注意してください。
注記2)コンソール形状はラウンドタイプのみとなります。

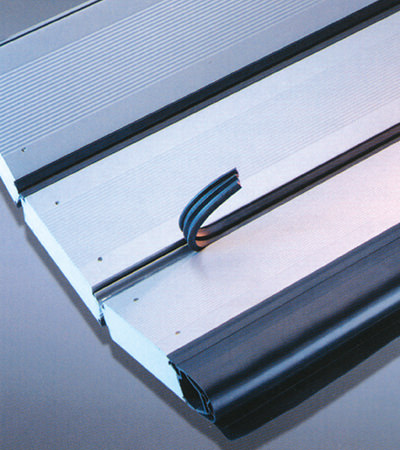

▲発泡剤が充填されたエファサームパネル。
パネル材の勘合部分は、ネオプレーンゴムにより絶縁されています。

工場・物流施設などに最適!車両衝突対応型のボラード

ナブコシステムが提供する工場・物流施設ソリューション安全・設備破損を事前に防ぐポリプロピレン樹脂製ボラード

工場・倉庫などの開口部、通路、コーナー部、機械類の保護を目的に設置し、フォークリフトなど荷役・運搬車両の衝突による保護対象物の破損を防止する、車両衝突対応型のボラードです。多種多様な形式をラインアップ!

商品名・型式特長
ボラード BO IMPACT 国内ストック品中型車両の衝突リスクがある領域用のボラード
ボラード BO SUPER 国内ストック品大型車両の衝突リスクがある領域用のボラード
オーダー製品用途に応じたセフティバリアオーダー製品をご提供しています

パネルドアの商品一覧

ユーテックドア

商品名・型式特長
スタッキングドア断熱FRPグラスファイバー製パネルドア
採光性能&断熱性能&エコロジー
上下スタック開閉方式
高速スタッキングドア断熱FRPグラスファイバー製パネルシャッタードア
採光性能&断熱性能&エコロジー
オプションで高速上下スタック開閉を実現
断熱複層ガラス製・スタッキングドア断熱複層ガラス製パネルドア
空間に開放感と安全性を
上下スタック開閉式
ヴァリオプラン断熱FRPグラスファイバー製パネル
採光性能&断熱性能&エコロジー
カーテンウォール素材
超高速スパイラルドアアルミ製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速ターボドア透明アクリル製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式超高速巻上開閉方式
最高速度 毎秒3.0メートル!
断熱・超高速スパイラルドア断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速気密型スパイラルドア
SST-TK-100®
断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒1.5メートル!
超高速スパイラルドア・プレミアム断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!

仕様

商品名 断熱・超高速スパイラルドア
電源 1ΦAC200V50/60HZ 20A
駆動方式 高速電動上下式巻上方式
駆動装置 1.5kW電動機 ベルト駆動 コイルバネ
制御電圧 DC24V
有効開口幅 1200~6000㎜
有効開口高さ 1950~6000㎜
※2500㎜以下では追加安全カバーが必要
開閉速度 開:2.0~1.2m/sec、閉:1.0~0.6m/sec
使用環境温度 -15~50℃
耐風圧性能 450~1000Pa(ピーク時560~1250Pa、風速約30~45m/sec相当)
パネル特性 エファサームパネル
エファクリアパネル
遮音性能:25dB
熱貫流率:0.8W/㎡K
フレーム材質 駆動装置部:スチール溶融亜鉛メッキ(シルバー)
ガイド支柱:スチール溶融亜鉛メッキ(シルバー)
オプション:RALカラー塗装
制御盤
(W380-H380-D210)
CPU制御、防護等級 IP65
液晶ディスプレイ(状態表示、エラー表示等)
パラメタ入力設定方式、各種入出力接点
インバータ・エンコーダ制御
補助装置 TLGセンサ(H=2500㎜、TÜV認定)
モータ過負荷防止装置
手動開放装置(レバー方式・バネ力にて開動作)
オプション 施錠レバー装置
複層アクリル窓パネル追加
ヒーティング装置(水平、垂直)
各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ 等)

注1) 耐風圧性能は閉鎖時の数値で開口幅により異なります。ご相談ください。動作可能耐風速は250~400Pa(風速約20~25m/sec相当)です。
注2) 気密性能はパネル面積で1㎡当たり50Paの加圧で、空気漏れ量は6㎥/㎡・h以下となっています。
注3) 水密性能は50Paの加圧環境で、水を20分以上噴霧しても反対側に水は漏れません。
注4) 最高開速度は開口幅寸法により異なります。幅4.5m×高4.55m迄:~2.0m/sec、幅6m×高6m迄:~1.2m/sec。

※性能値は、製造メーカーによる試験値であり保証値ではありません。
※掲載商品は、改良などのため内容と相違する場合もありますので、ご了承ください。
