パネルドア

超高速ターボドア

EFAFLEX

「強さ」と「速さ」を兼ね備えた多機能ドアが、複雑化する社会のニーズに的確に対応。

  • 商品概要
  • 仕様

商品概要

超高速ターボドアは1999年に発売以来、世界中のお客様にご愛顧頂いております。
超高速スパイラルドアのドアパネルを軽量化し、異次元の超高速開速度、毎秒3.0メートルを実現しました。
超高速ターボドアは、間違いなく“世界最速のドア”です。

超高速開閉がもたらす世界

超高速ターボドアの動作機能は、超高速スパイラルドアの機能と同等です。
ドアパネルの材質がアルミ窓枠アクリルパネルになり、異次元の超高速を実現!

・超高速の開閉動作により、開口の開放時間を短縮することができますので、防塵、防虫、省エネ効果は格段に向上します。
・ドイツでは、HACCP対応のドアとして使用されています。
・独特の巻取り形状のスパイラル・レール構造は、パネル同士が接触することが無い為、長期間パネルの透明性を維持できます。
 注記1)コンソール形状はラウンドタイプのみとなります。


▲コンソール部のスパイラル・レール構造

動作の様子

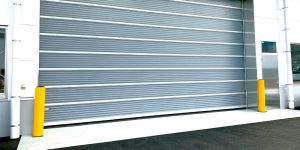

工場・物流施設などに最適!車両衝突対応型のボラード

ナブコシステムが提供する工場・物流施設ソリューション安全・設備破損を事前に防ぐポリプロピレン樹脂製ボラード

工場・倉庫などの開口部、通路、コーナー部、機械類の保護を目的に設置し、フォークリフトなど荷役・運搬車両の衝突による保護対象物の破損を防止する、車両衝突対応型のボラードです。多種多様な形式をラインアップ!

商品名・型式特長
ボラード BO IMPACT 国内ストック品中型車両の衝突リスクがある領域用のボラード
ボラード BO SUPER 国内ストック品大型車両の衝突リスクがある領域用のボラード
オーダー製品用途に応じたセフティバリアオーダー製品をご提供しています

パネルドアの商品一覧

ユーテックドア

商品名・型式特長
スタッキングドア断熱FRPグラスファイバー製パネルドア
採光性能&断熱性能&エコロジー
上下スタック開閉方式
高速スタッキングドア断熱FRPグラスファイバー製パネルシャッタードア
採光性能&断熱性能&エコロジー
オプションで高速上下スタック開閉を実現
断熱複層ガラス製・スタッキングドア断熱複層ガラス製パネルドア
空間に開放感と安全性を
上下スタック開閉式
ヴァリオプラン断熱FRPグラスファイバー製パネル
採光性能&断熱性能&エコロジー
カーテンウォール素材
超高速スパイラルドアアルミ製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速ターボドア透明アクリル製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式超高速巻上開閉方式
最高速度 毎秒3.0メートル!
断熱・超高速スパイラルドア断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速気密型スパイラルドア
SST-TK-100®
断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒1.5メートル!
超高速スパイラルドア・プレミアム断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!

仕様

商品名 超高速ターボドア
電源 1ΦAC200V50/60Hz 20~30A
駆動方式 高速電動上下式巻上方式
駆動装置 1.5~2.2kW電動機 ベルト駆動 コイルバネ
制御電圧 DC24V
有効開口幅 1200~8000㎜
有効開口高さ 1200~7800㎜
※2500㎜以下では追加安全カバーが必要
開閉速度 開:3.0~1.8m/sec、閉:1.0~0.5m/sec
使用環境温度 -15~50℃
耐風圧性能 450~1000Pa(ピーク時560~1250Pa、風速約30~45m/sec相当)
パネル特性 アクリル窓パネル
遮音性能:22dB
熱貫流率:4.8W/㎡K
フレーム材質 駆動装置部:スチール溶融亜鉛メッキ(シルバー)
ガイド支柱:スチール溶融亜鉛メッキ(シルバー)
オプション:RALカラー塗装
制御盤
(W380-H380-D210)
CPU制御、防護等級 IP65
液晶ディスプレイ(状態表示、エラー表示等)
パラメタ入力設定方式、各種入出力接点
インバータ・エンコーダ制御
補助装置 TLGセンサ(H=2500㎜、TÜV認定)
モータ過負荷防止装置
手動開放装置(レバー方式・バネ力にて開動作)
オプション 施錠レバー装置
各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ 等)

注1) 耐風圧性能は閉鎖時の数値で開口幅により異なります。ご相談ください。動作可能耐風速は150~250Pa(風速約15~20m/sec相当)です。
注2) 気密性能はパネル面積で1㎡当たり50Paの加圧で、空気漏れ量は12㎥/㎡・h以下となっています。
注3) 最高開速度は開口幅寸法により異なります。幅4m迄:~3.0m/sec、幅6m迄:~2.2m/sec、幅8m迄:~1.8m/sec。
※有効開口幅6001㎜以上の場合、入力電源は3ΦAC200V50/60Hz 30Aとなります。
 有効開口幅6000㎜以下の場合でも入力電源が3ΦAC200V50/60Hz 30Aとなる場合があります。詳しくは販売会社へお問い合わせください。

※性能値は、製造メーカーによる試験値であり保証値ではありません。
※掲載商品は、改良などのため内容と相違する場合もありますので、ご了承ください。
