BUTZBACH THE DOOR COMPANY.

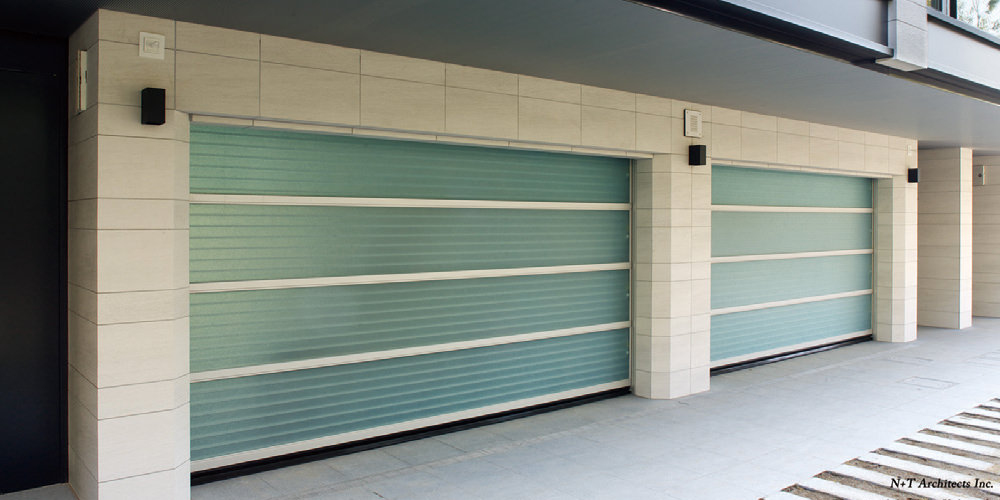

断熱FRPグラスファイバー製パネルシャッタードア
採光性能&断熱性能&エコロジー
オプションで高速上下スタック開閉を実現

  • 商品概要
  • 仕様

特長

スタッキングドア“HT40Ⅱ”は、オプションで高速タイプを選ぶことができます。
高速スタッキングドア“HT40Ⅱ”は、ドアパネルは従来のスタッキングドアと同様の断熱FRPパネルを採用し、インバータ制御により開速度は従来のスタッキングドアの2倍以上を実現しました。
開速度 40cm/sec!!
高断熱仕様のオプションも追加されました!!

工場・物流施設などに最適!車両衝突対応型のボラード

ナブコシステムが提供する工場・物流施設ソリューション安全・設備破損を事前に防ぐポリプロピレン樹脂製ボラード

工場・倉庫などの開口部、通路、コーナー部、機械類の保護を目的に設置し、フォークリフトなど荷役・運搬車両の衝突による保護対象物の破損を防止する、車両衝突対応型のボラードです。多種多様な形式をラインアップ!

商品名・型式特長
ボラード BO IMPACT 国内ストック品中型車両の衝突リスクがある領域用のボラード
ボラード BO SUPER 国内ストック品大型車両の衝突リスクがある領域用のボラード
オーダー製品用途に応じたセフティバリアオーダー製品をご提供しています

パネルドアの商品一覧

ユーテックドア

商品名・型式特長
スタッキングドア断熱FRPグラスファイバー製パネルドア
採光性能&断熱性能&エコロジー
上下スタック開閉方式
高速スタッキングドア断熱FRPグラスファイバー製パネルシャッタードア
採光性能&断熱性能&エコロジー
オプションで高速上下スタック開閉を実現
断熱複層ガラス製・スタッキングドア断熱複層ガラス製パネルドア
空間に開放感と安全性を
上下スタック開閉式
ヴァリオプラン断熱FRPグラスファイバー製パネル
採光性能&断熱性能&エコロジー
カーテンウォール素材
超高速スパイラルドアアルミ製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速ターボドア透明アクリル製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式超高速巻上開閉方式
最高速度 毎秒3.0メートル!
断熱・超高速スパイラルドア断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速気密型スパイラルドア
SST-TK-100®
断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒1.5メートル!
超高速スパイラルドア・プレミアム断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!

仕様

商品名 高速スタッキングドア
電源 1ΦAC230V50/60HZ 20A
駆動方式 電動上下式スタック格納方式
駆動装置 1.8kW電動機 チェーン駆動
制御電圧 DC24V
有効開口幅 1500~5020㎜
有効開口高さ 1000~5980㎜
開閉速度 開:0.4m/sec 閉:0.25m/sec
使用環境温度 -15~50℃
耐風圧性能 450~1000Pa(ピーク時560~1250Pa、風速約30~45m/sec相当)
パネル特性 複層FRPグラスファイバー(t=40㎜)
遮音性能:27~25dB
熱貫流率:1.4~2.6W/㎡K
可視光線透過率:最大78%
紫外線透過率:0% (380nm τuv)
色:グリーン、ホワイト、ブルー
フレーム材質 駆動装置部:スチール溶融亜鉛メッキ(シルバー)
ガイドレール:アルミニウム(アルマイト処理)
パネルフレーム:アルミニウム(アルマイト処理)
オプション:RALカラー塗装
制御盤
(W210-H400-D197)
CPU制御 防護等級 IP54
7セグメントディスプレイ(状態表示、エラー表示等)
パラメタ入力設定方式、各種入出力接点
インバータ・エンコーダ制御
補助装置 戸先スイッチ(光電管スイッチ式、検知角度120°)
任意位置作動・落下防止装置(TÜV認定)
モータ過負荷防止装置
挟まれ防止スイッチ
手動開放装置(ホイストチェーン方式)
オプション 断熱仕様 ISOパッケージ :熱貫流率:1.7W/㎡K
断熱仕様 ISO+パッケージ:熱貫流率:1.4W/㎡K
フルワイド窓パネル(アクリル複層またはアクリル単板)
各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ等)

注1)耐風圧性能は閉鎖時の数値で開口幅により異なります。ご相談ください。動作可能耐風速は250~400Paです。
注2)気密性能はパネル面積で1㎡当たり50Paの加圧で、空気漏れ量は12㎥/㎡・h以下となっています。(DIN EN 12426)
注3)水密性能は50Paの加圧環境で、水を20分噴霧しても反対側に水は漏れません。(DIN EN 12425)

※性能値は、製造メーカーによる試験値であり保証値ではありません。
※掲載商品は、改良などのため内容と相違する場合もありますので、ご了承ください。
