商品概要

スタッキングドアは1977年に発売以来、世界中のお客様にご愛顧頂いております。
ドアパネルはコンパクトに上部コンソールに収納され、安全性においても欧州の厳しい安全基準をクリアしたドアです。
万一の場合に備えて、全てのスタッキングドアには、任意位置落下防止装置と挟まれ防止スイッチが標準装備されています。

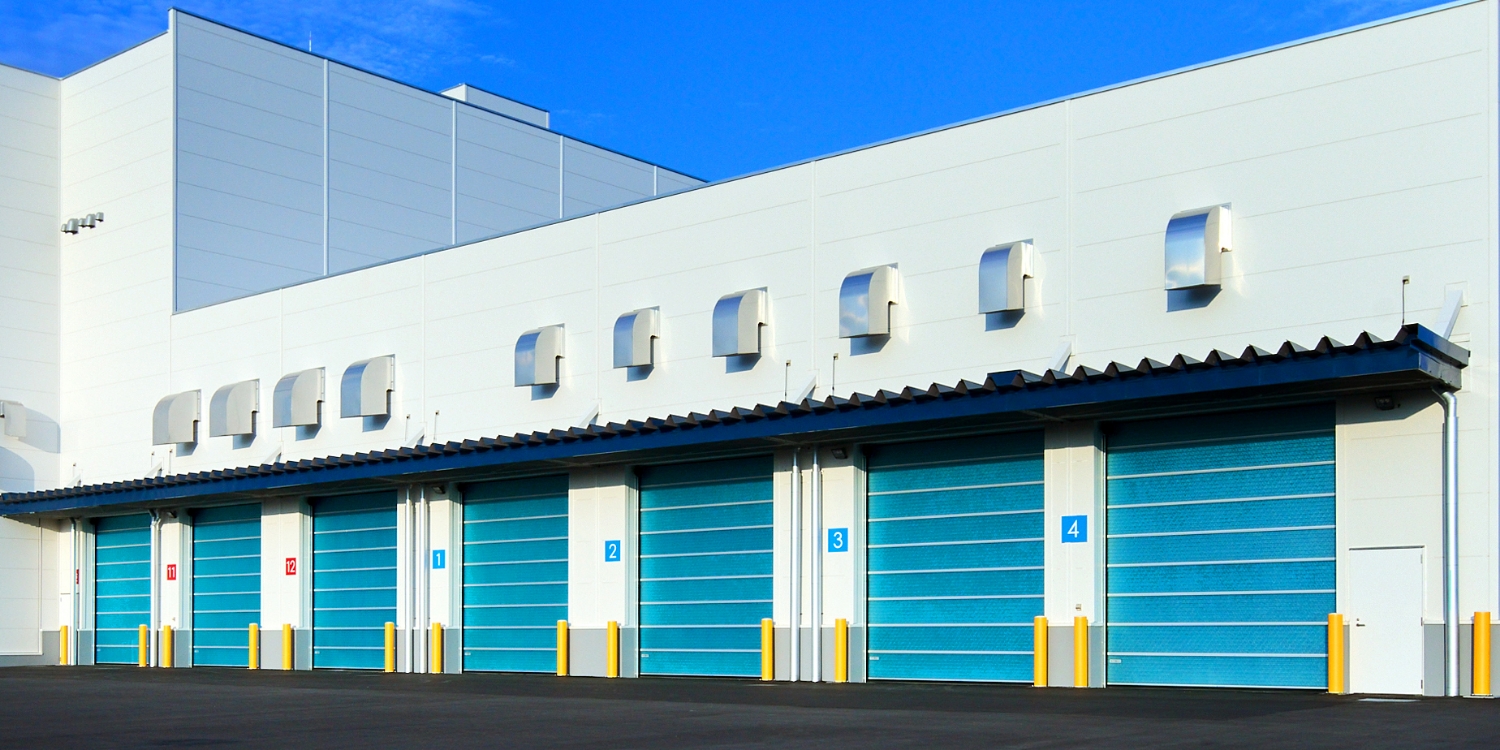

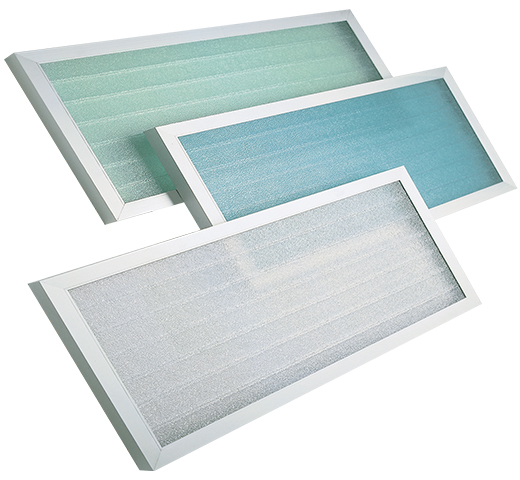

断熱FRPパネル

ドアパネルには複層FRPグラスファイバーパネルを採用しています。
・複層構造により、優れた断熱性能と遮音性能を発揮します。
・可視光線透過率は最大で78%です。
・紫外線を完全にシャットアウトします。
・非常に軽量でありながら、大きな強度と柔軟性に優れています。
・パネル色は3色。(グリーン、ホワイト、ブルー)

熱貫流率 1.1~2.6 W/㎡K
遮音性能 27~25 dB
光線透過率 78~38 %

※上記数値の変動は、パネル色の違い及び特殊フィルムの挿入の有無によるものです。

独創的な意匠

・パネル表面は、意匠的にも他の素材には無い独特の仕上りとなっています。(梨地の様な仕上り)
・光の透過と反射においても柔らかい効果を演出します。
・全面透明パネルを使用することも可能です。

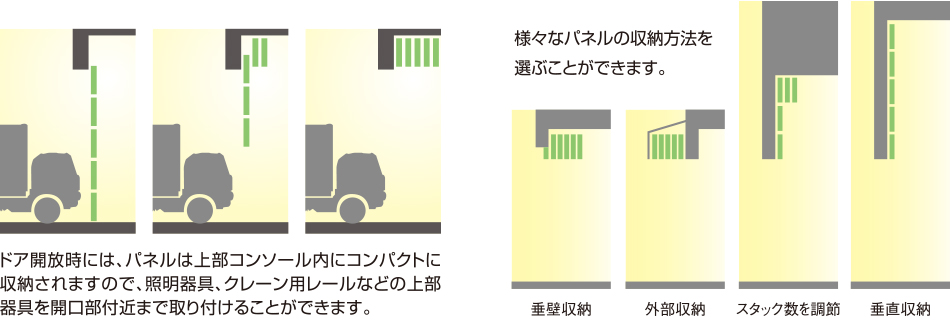

改築用にも最適

スタッキングドアは施工に関しても容易な構造となっています。
また、ドアパネルがコンパクトに上部コンソール内に収納されますので設置スペースを取らず、改築・増築用としても最適な製品です。

優れた安全性

・戸先ゴムの中には光電管スイッチ方式の挟まれ防止スイッチが内蔵されています。
・戸先ゴムに内蔵されたスイッチは自己監視機能付きです。
・万が一に備えて、任意位置停止が可能な落下防止装置が装備されています。(TÜV認定)
・FRPパネルは、燃焼時に有毒ガスを発生しません。(完全燃焼時には、H2O、CO2のみが発生)
・FRPパネルは燃焼時に燃焼物が落下しませんので延焼の心配もありません。(DIN 4102)

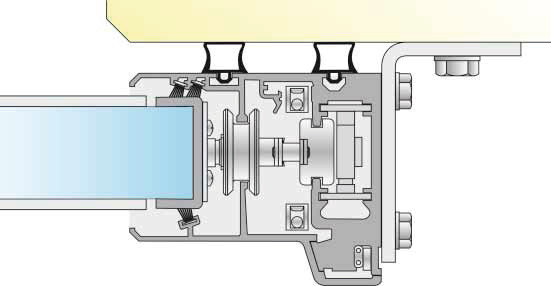

強固なアルミ製ガイドレールには、落下防止装置をはじめ、駆動ローラ、チェーンリンク、通電レール、気密モヘアが内蔵されています。
コンパクト設計なので意匠的にも優れています。

工場・物流施設などに最適!車両衝突対応型のボラード

ナブコシステムが提供する工場・物流施設ソリューション安全・設備破損を事前に防ぐポリプロピレン樹脂製ボラード

工場・倉庫などの開口部、通路、コーナー部、機械類の保護を目的に設置し、フォークリフトなど荷役・運搬車両の衝突による保護対象物の破損を防止する、車両衝突対応型のボラードです。多種多様な形式をラインアップ!

商品名・型式特長
ボラード BO IMPACT 国内ストック品中型車両の衝突リスクがある領域用のボラード
ボラード BO SUPER 国内ストック品大型車両の衝突リスクがある領域用のボラード
オーダー製品用途に応じたセフティバリアオーダー製品をご提供しています

パネルドアの商品一覧

ユーテックドア

商品名・型式特長
スタッキングドア断熱FRPグラスファイバー製パネルドア
採光性能&断熱性能&エコロジー
上下スタック開閉方式
高速スタッキングドア断熱FRPグラスファイバー製パネルシャッタードア
採光性能&断熱性能&エコロジー
オプションで高速上下スタック開閉を実現
断熱複層ガラス製・スタッキングドア断熱複層ガラス製パネルドア
空間に開放感と安全性を
上下スタック開閉式
ヴァリオプラン断熱FRPグラスファイバー製パネル
採光性能&断熱性能&エコロジー
カーテンウォール素材
超高速スパイラルドアアルミ製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速ターボドア透明アクリル製高速パネルドア
スピーディ&セイフティ&エコロジー
上下式超高速巻上開閉方式
最高速度 毎秒3.0メートル!
断熱・超高速スパイラルドア断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!
超高速気密型スパイラルドア
SST-TK-100®
断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒1.5メートル!
超高速スパイラルドア・プレミアム断熱エファサームパネル高速スパイラルドア
スピーディ&セイフティ&エコロジー
上下式高速巻上開閉方式
最高速度 毎秒2.0メートル!

仕様

商品名 スタッキングドア
型式 HT40II・HT60・HT80
電源 3ΦAC200V50/60HZ 10~30A
駆動方式 電動上下式スタック格納方式
駆動装置 1.1~3.0kW電動機 チェーン駆動
制御電圧 DC24V
有効開口幅 1000~10020㎜
有効開口高さ 1000~10960㎜
開閉速度 0.13~0.19m/sec
使用環境温度 -15~50℃
耐風圧性能 450~1000Pa(ピーク時560~1250Pa、風速約30~45m/sec相当)
パネル特性 複層FRPグラスファイバー(t=40~80㎜)
遮音性能:27~25dB
熱貫流率:1.1~2.6W/㎡K
可視光線透過率:最大78%
紫外線透過率:0% (380nm τuv)
色:グリーン、ホワイト、ブルー
フレーム材質 駆動装置部:スチール溶融亜鉛メッキ(シルバー)
ガイドレール:アルミニウム(アルマイト処理)
パネルフレーム:アルミニウム(アルマイト処理)
オプション:RALカラー塗装
制御盤
(W210-H400-D197)
専用基板、防護等級 IP54
7セグメントディスプレイ(状態表示、エラー表示等)
パラメタ入力設定方式、各種入出力接点
コンタクタ・エンコーダ制御
補助装置 戸先スイッチ(光電管スイッチ式、検知角度120°)
任意位置作動・落下防止装置(TÜV認定)
モータ過負荷防止装置
挟まれ防止スイッチ
手動開放装置(ホイストチェーン方式)
オプション フルワイド窓パネル(アクリル複層またはアクリル単板)
くり抜き窓パネル(800㎜×400㎜)
(ドアタイプによる)
各種開閉装置(センサ、リモコン、押ボタン、引張りスイッチ、ループスイッチ 等)
HT40II有効開口:幅5520(4770)㎜×高さ6470(8920)㎜迄
HT60有効開口:幅7520(5770)㎜×高さ7000(9940)㎜迄
HT80有効開口:幅10020(8020)㎜×高さ9000(10960)㎜迄
※その他の開口寸法は都度問合せ対応(国内最大実績:幅17.3mあり)

注1)耐風圧性能は閉鎖時の数値で開口幅により異なります。ご相談ください。動作可能耐風速は250~400Pa(風速約20~25m/sec相当)です。
注2)気密性能はパネル面積で1㎡当たり50Paの加圧で、空気漏れ量は12㎥/㎡・h以下となっています。(DIN EN 12426)
注3)水密性能は50Paの加圧環境で、水を20分噴霧しても反対側に水は漏れません。(DIN EN 12425)

※性能値は、製造メーカーによる試験値であり保証値ではありません。
※掲載商品は、改良などのため内容と相違する場合もありますので、ご了承ください。
