NSトップライト
単体形ドーム NS-ALS,LLS側窓に比べ、同一採光面積で3倍の光量が得られます。
採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。
寒冷地向けに防露形もあります。
- 商品概要
- 仕様
- 各種図面
商品概要
ニーズに合わせて4つのタイプから選べます。
スタンダードタイプ
NS-ALS
四角錐
NS-ALS-SQP
ローシルエット
NS-LLS
フラットタイプ（二重ガラス）
NS-LLS-G
単体形ドーム一覧表
四角の中に取付けドーム材記号をご記入ください。（例NS-ALS-600AFP：スタンダードタイプ標準形アクリルドーム）
| 形式 | 採光部材記号 | 形状 | 備考 | ||
|---|---|---|---|---|---|
| スタンダードタイプ | 標準形 | NS-ALS-600□ FP NS-ALS-900□ FP NS-ALS-1300□ FP |
アクリルドーム：A ポリカーボネート(単板)ドーム：PC アクリルダブルドーム：W |
 |
耐火構造適合品 ステンレス製対応品(NS-ALSsus) 網入ガラス(別途) |

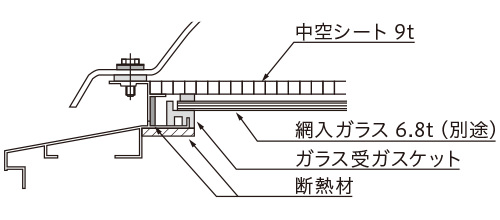

| 防露形 | NS-ALS-600□ B FP NS-ALS-900□ B FP NS-ALS-1300□ B FP |
アクリルドーム：A ポリカーボネート(単板)ドーム：PC |
 |
耐火構造適合品 ステンレス製対応品(NS-ALSsus) 網入ガラス(別途) 中空シート(標準付属品) |
|
| 四角錐 | NS-ALS-600SQP FP NS-ALS-900SQP FP NS-ALS-1300SQP FP |
アクリル四角錐ドーム |  |
耐火構造適合品 ステンレス製対応品(NS-ALSsus) 網入ガラス(別途) |
|
| ローシルエットタイプ | 標準形 | NS-LLS-600□ FP NS-LLS-900□ FP NS-LLS-1300□ FP |
アクリルドーム：A ポリカーボネート(単板)ドーム：PC |
 |
耐火構造適合品 網入ガラス(別途) |

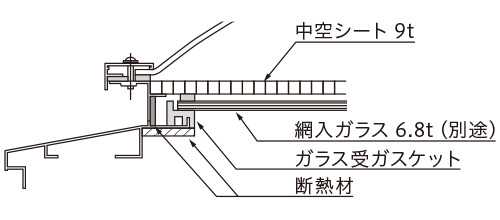

| 防露形 | NS-LLS-600□ B FP NS-LLS-900□ B FP NS-LLS-1300□ B FP |
アクリルドーム：A ポリカーボネート(単板)ドーム：PC |
 |
耐火構造適合品 網入ガラス(別途) 中空シート(標準付属品) |
|
| フラットタイプ | NS-LLS-600G FP NS-LLS-900G FP NS-LLS-1300G FP |
二重ガラス 上部：強化ガラス5t 下部：網入型板ガラス6.8t |
 |
耐火構造適合品 網入型板ガラス(標準付属品) 強化ガラス(標準付属品) |
|
※ステンレス製の場合は、上図断面形状とは異なります。 ※ガラス寸法については、納入仕様図をご参照ください。
材質
| フレーム | NS-ALS, LLS：アルミ押出成形品（表面アルマイト処理） |
|---|---|
| NS-ALSsus：ステンレスSUS304（ヘアライン仕上げ） |
トップライトの商品一覧
ドームシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 排煙形ドーム NS-LHL | 採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 |
 | 排煙形ドーム（連続タイプ） NS-LHL-A | アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。 |
 | 排煙形ドーム（連窓形） NS-LHL | ドームを並べて接続した連窓形もあります。 |
 | 排煙形ドーム （パラレル形水平昇降式） NS-LHP | 独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。 |
 | 単体形ドーム NS-ALS,LLS | 側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドーム、四角錐（アクリル）をご用意しています。 寒冷地向けに防露形もあります。 |
 | 連続形ドーム NS-LC | 幅は60cmから200cmまでの4種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 自然換気形ドーム NS-LV | 自然換気の必要な場所に。建物の大きさに合わせた連続形も製作可能です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 点検口 | ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。 |
 | オプション （2段水切／落下防止ネット） |
ハッチシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 5WAYハッチ NS-GF | 採光、自然排煙、強制換気、自然換気の機能装備。 |
 | プレート形スモークハッチ NS-SH-R/M | 自然排煙および自然換気の機能装備。 |
 | 採光形スモークハッチ NS-SH-G/G1 | 採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。 |
 | 採光形ペアドームハッチ NS-SH-GP | 結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。 |
 | ステンレス製ハッチ NS-SHsus | ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。 |
仕様
| サイズ | 600形 | 900形 | 1300形 | |
|---|---|---|---|---|
| 採光面積（㎡） | 0.29 | 0.70 | 1.54 | |
| 外形 寸法 （mm） |
W | 600 | 900 | 1300 |
| A | 830 | 1130 | 1530 | |
| I1 | 160 | 250 | 350 | |
| I2 | 110 | 200 | 280 | |
| C | 610 | 910 | 1310 | |
| ガラス寸法（mm） | 570角 | 870角 | 1270角 | |
| 重量（kg） | 9 | 15 | 27 | |
※上記重量は、アルミ製アクリル標準ドームの場合です。
※ステンレス製の場合は、ガラス寸法・本体高さが異なります。
※網入型板ガラスは、施工時に取付けてください。

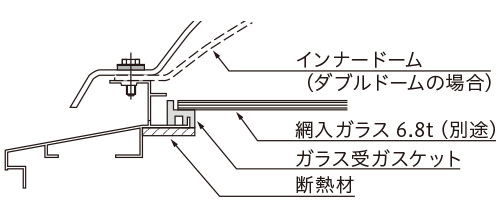

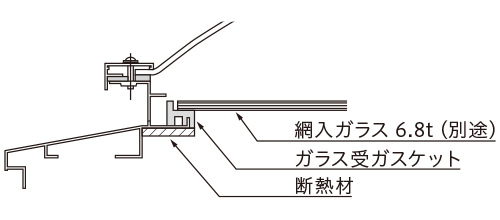

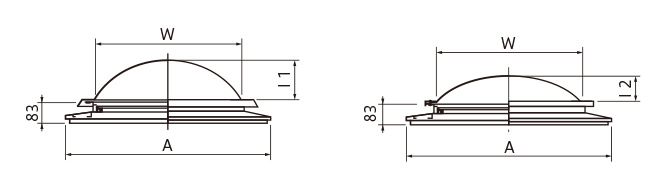

外形寸法図（左：スタンダードタイプ NS-ALS／右：ローシルエットタイプ NS-LLS）

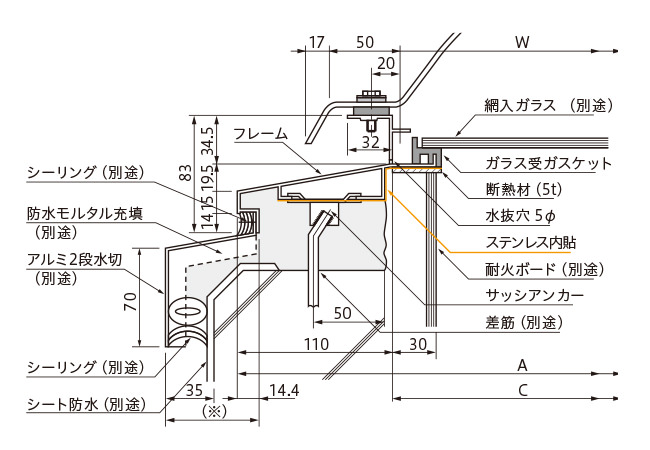

取付参考図
※2段水切の製作を承ります。（※）寸法をご指示ください。
※フラットタイプの場合は、ガラス面に若干水溜が発生する場合がありますので設置時に勾配を付けてください。
