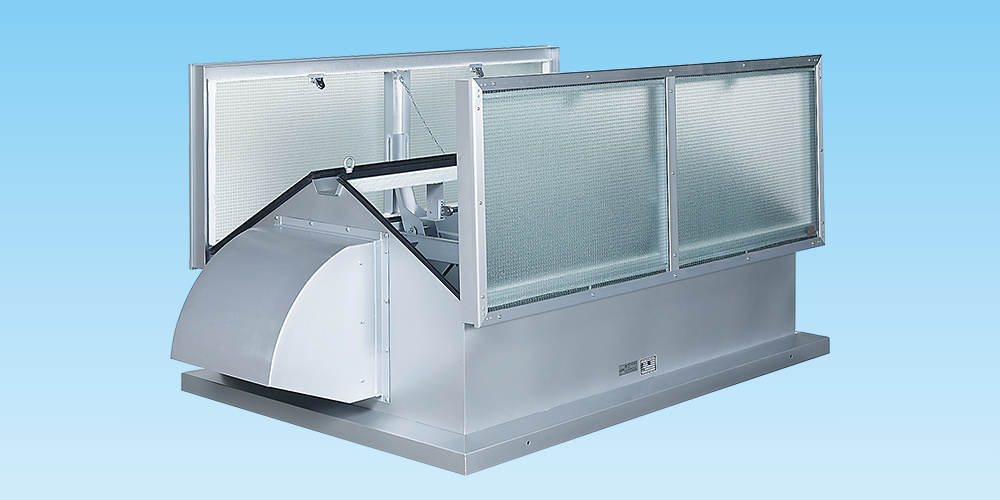

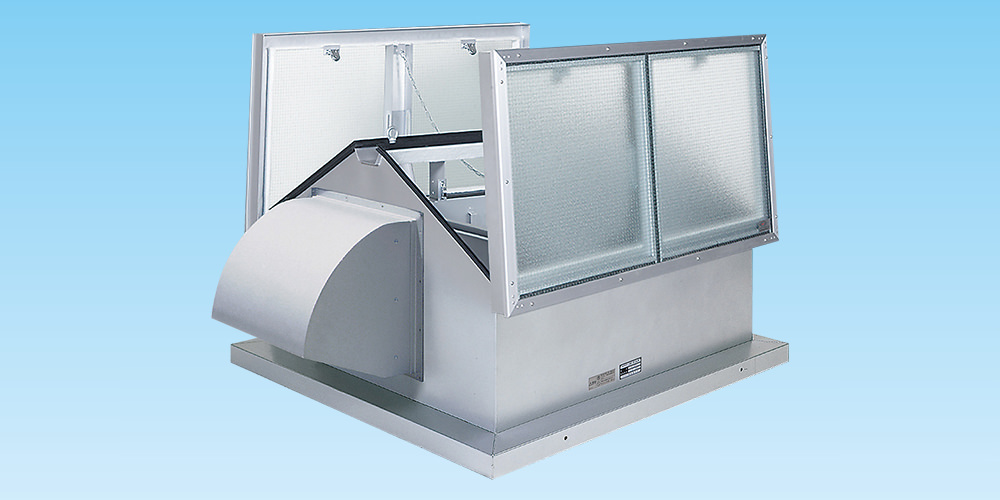

5WAYハッチ NS-GF採光、自然排煙、強制換気、自然換気の機能装備。
- 商品概要
- 仕様
- 各種図面
商品概要
・採光、自然排煙、自然換気、強制換気の機能を装備した多機能形ハッチです。
・採光量タップリのワイド設計です。
材質
| ボディ | 溶融亜鉛処理鋼板 |
|---|---|
| 採光部 | NS-GF : 網入型板ガラス6.8mm |
| NS-GF-GP : 中空シート10mm＋網入型板ガラス6.8mm |
※ステンレス製（塗装仕上）は特注扱とします

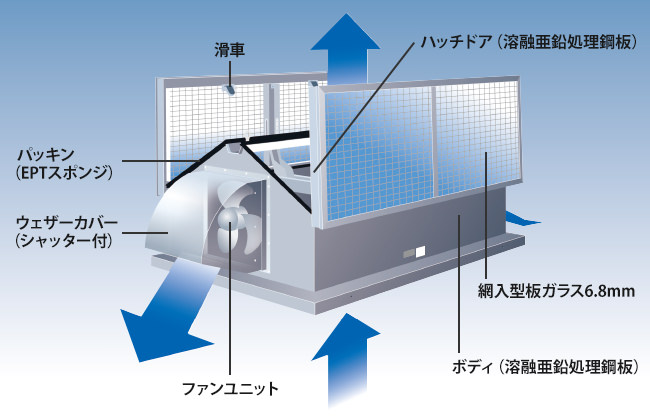

機能・構造
- 1. 採光：採光部に網入型板ガラス6.8mmを装備し、自然光を取り入れ省エネ効果に最適。
- 2. 排煙：建築基準法による自然排煙に適合。非常時にオペレータ操作で自然排煙が行なえます。
- 3. 自然換気：オペレータ操作でハッチドアを全開させ、大開口で自然換気をお届けします。
- 4. 強制換気：強制換気の必要な場合、スイッチ（別途工事）ひとつで有圧換気扇（35cm〜50cm。標準形は50cm）がフル運転します。
トップライトの商品一覧
ハッチシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 5WAYハッチ NS-GF | 採光、自然排煙、強制換気、自然換気の機能装備。 |
 | プレート形スモークハッチ NS-SH-R/M | 自然排煙および自然換気の機能装備。 |
 | 採光形スモークハッチ NS-SH-G/G1 | 採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。 |
 | 採光形ペアドームハッチ NS-SH-GP | 結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。 |
 | ステンレス製ハッチ NS-SHsus | ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。 |
ドームシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 排煙形ドーム NS-LHL | 採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 |
 | 排煙形ドーム（連続タイプ） NS-LHL-A | アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。 |
 | 排煙形ドーム（連窓形） NS-LHL | ドームを並べて接続した連窓形もあります。 |
 | 排煙形ドーム （パラレル形水平昇降式） NS-LHP | 独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。 |
 | 単体形ドーム NS-ALS,LLS | 側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドーム、四角錐（アクリル）をご用意しています。 寒冷地向けに防露形もあります。 |
 | 連続形ドーム NS-LC | 幅は60cmから200cmまでの4種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 自然換気形ドーム NS-LV | 自然換気の必要な場所に。建物の大きさに合わせた連続形も製作可能です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 点検口 | ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。 |
 | オプション （2段水切／落下防止ネット） |
仕様
| 形式 | NS-GF-1300WS1 | NS-GF-2600WS1 | NS-GF-1300GP-WS | NS-GF-2600GP-WS | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ファン | 径（cm） | 35 | 40 | 50 | 35 | 40 | 50 | 35 | 40 | 50 | 35 | 40 | 50 |
| 台数（台） | 1 | 2 | 1 | 2 | |||||||||
| 採光面積（㎡） | 1.16 | 1.87 | 1.11 | 1.78 | |||||||||
| 排煙面積（㎡） | 1.61 | 2.50 | 1.61 | 2.50 | |||||||||
| ガラス寸法（mm） | 1340×735（2枚） | 1010×735（4枚） | 1340×735（2枚） | 1010×735（4枚） | |||||||||
| 重量（kg） | 170 | 175 | 240 | 255 | 175 | 180 | 240 | 255 | |||||
| 電源 | 相（Φ） | 3 | 3 | 3 | 3 | ||||||||
| 電圧（V） | 200 | 200 | 200 | 200 | |||||||||
| ▼電源周波数：50Hz | |||||||||||||
| モータ 仕様 （1台） |
定格出力（W） | 100 | 200 | 250 | 100 | 200 | 250 | 100 | 200 | 250 | 100 | 200 | 250 |
| 定格電流（A） | 0.61 | 1.25 | 1.90 | 0.61 | 1.25 | 1.90 | 0.61 | 1.25 | 1.90 | 0.61 | 1.25 | 1.90 | |
| 強制換気量 （1台）（㎥/min） |
35 | 54 | 100 | 35 | 54 | 100 | 35 | 54 | 100 | 35 | 54 | 100 | |
| ▼電源周波数：60Hz | |||||||||||||
| モータ 仕様 （1台） |
定格出力（W） | 100 | 200 | 400 | 100 | 200 | 400 | 100 | 200 | 400 | 100 | 200 | 400 |
| 定格電流（A） | 0.67 | 1.25 | 1.90 | 0.67 | 1.25 | 1.90 | 0.67 | 1.25 | 1.90 | 0.67 | 1.25 | 1.90 | |
| 強制換気量 （1台）（㎥/min） |
41 | 63 | 120 | 41 | 63 | 120 | 41 | 63 | 120 | 41 | 63 | 120 | |

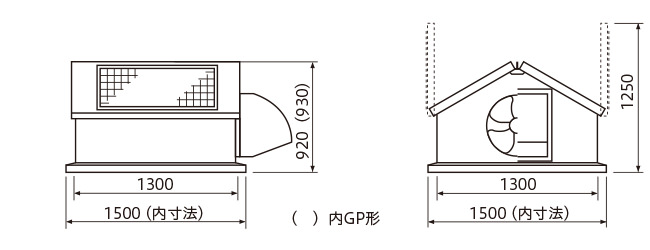

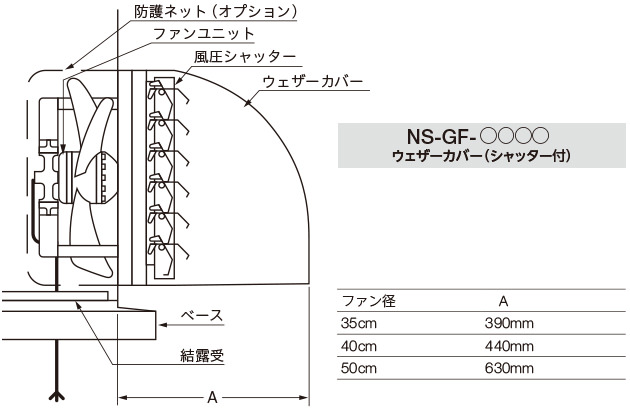

【NS-GF-1300WS1/1300GP-WS】外形寸法図

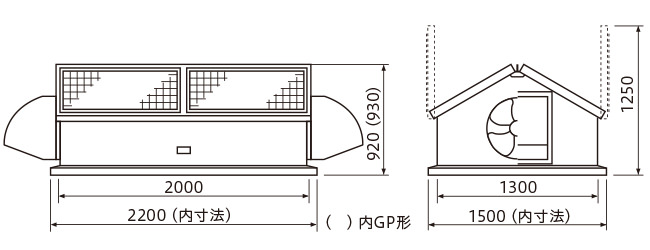

【NS-GF-2600WS1/2600GP-WS】外形寸法図
