NSトップライト
ステンレス製ハッチ NS-SHsusボディがステンレス製のハッチです。
採光形、採光形ペアドーム、プレート形をご用意しています。
- 商品概要
- 仕様
- 各種図面
商品概要
・NS-GPは、採光部にポリカーボネート（中空シート）を採用。
内側に網入型板ガラスを装備。
結露防止、耐火性に優れています。
・開閉機構はトーションバーを装備。
・ボディはSUS304へアライン仕上げです。
材質
| ボディ | ステンレス SUS304（ヘアライン仕上げ） |
|---|---|
| 採光部 | R：ー |
| M：ー | |
| G：網入型板ガラス6.8mm | |
| GP：中空シート10mm＋網入型板ガラス6.8mm |
機能
| 採光 | 標準装備 |
|---|---|
| 自然排煙 | 標準装備 |
| 自然換気 | 標準装備 |
| 強制換気 | オプション(特注含む) |
| 手動 | 標準装備 |
| 電動 | オプション(特注含む) |
トップライトの商品一覧
ハッチシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 5WAYハッチ NS-GF | 採光、自然排煙、強制換気、自然換気の機能装備。 |
 | プレート形スモークハッチ NS-SH-R/M | 自然排煙および自然換気の機能装備。 |
 | 採光形スモークハッチ NS-SH-G/G1 | 採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。 |
 | 採光形ペアドームハッチ NS-SH-GP | 結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。 |
 | ステンレス製ハッチ NS-SHsus | ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。 |
ドームシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 排煙形ドーム NS-LHL | 採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 |
 | 排煙形ドーム（連続タイプ） NS-LHL-A | アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。 |
 | 排煙形ドーム（連窓形） NS-LHL | ドームを並べて接続した連窓形もあります。 |
 | 排煙形ドーム （パラレル形水平昇降式） NS-LHP | 独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。 |
 | 単体形ドーム NS-ALS,LLS | 側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 寒冷地向けに防露形もあります。 |
 | 連続形ドーム NS-LC | 幅は60cmから130cmまでの3種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 点検口 | ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。 |
 | オプション （2段水切／落下防止ネット） |
仕様
| 形式 | NS-SHsus-900R | NS-SHsus-900G | NS-SHsus-900GP | NS-SHsus-1600R | NS-SHsus-1600G | NS-SHsus-1600GP | |
|---|---|---|---|---|---|---|---|
| 採光面積（㎡） | ─ | 0.59 | ─ | 1.26 | |||
| 排煙面積（㎡） | 0.79 | 1.51 | |||||
| 外形 寸法 （mm） |
A（内寸） | 1140 | 2000 | ||||
| B | 1010 | 1870 | |||||
| C | 910 | 910 | |||||
| D（内寸） | 1040 | 1040 | |||||
| E | 250 | 275 | 250 | 275 | |||
| ガラス寸法 （ ）内枚数 |
─ | 996×896（1） | 930×830（1） | ─ | 918×896（2） | 890×830（2） | |
| 重量（kg） | 55 | 80 | |||||
| 形式 | NS-SHsus-1300M | NS-SHsus-1300G | NS-SHsus-1300GP | NS-SHsus-2600M | NS-SHsus-2600G | NS-SHsus-2600GP | |
|---|---|---|---|---|---|---|---|
| 採光面積（㎡） | ─ | 1.09 | 1.08 | ─ | 1.75 | 1.74 | |
| 排煙面積（㎡） | 1.61 | 2.50 | |||||
| 外形 寸法 （mm） |
A（内寸） | 1500 | 2200 | ||||
| B | 1340 | 2040 | |||||
| C | 1340 | 1340 | |||||
| D（内寸） | 1500 | 1500 | |||||
| E | 550 | 565 | 550 | 565 | |||
| ガラス寸法 （ ）内枚数 |
─ | 1374×714（2） | 1259×599（2） | ─ | 2074×714（2） | 952×599（4） | |
| 重量（kg） | 110 | 120 | 170 | ||||
※上記のガラス寸法はG形の表示とします。

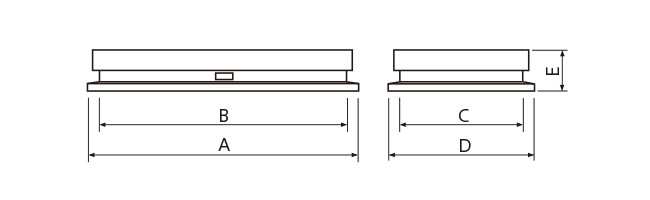

【NS-SHsus-900R/G/GP,NS-SHsus-1600R/G/GP】外形寸法図

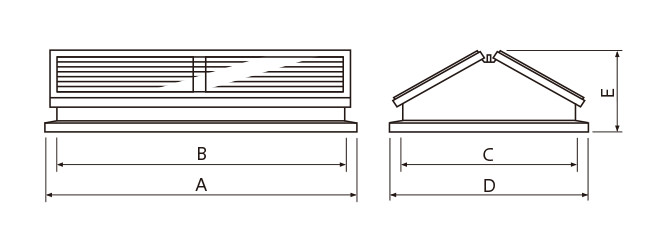

【NS-SHsus-1300M/G/GP,NS-SHsus-2600M/G/GP】外形寸法図
