NSトップライト

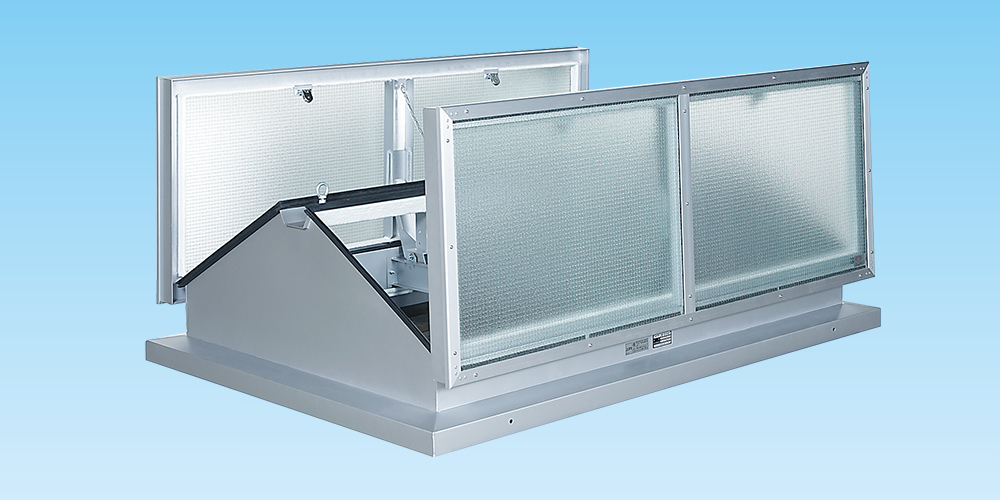

採光形スモークハッチ NS-SH-G/G1採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。
採光面積0.43〜3.42㎡の10機種をご用意しています。
- 商品概要
- 仕様
- 各種図面
商品概要
・自然排煙と採光機能を持つ建築基準法に基くハッチです。
・採光（照明に対する省エネ）面積と排煙面積により10タイプあり、自由に選択できます。
材質
| ボディ | 溶融亜鉛処理鋼板 |
|---|---|
| 採光部 | 網入型板ガラス6.8mm |
※ステンレス製（塗装仕上）は特注扱とします
機能
| 採光 | 製作不可 |
|---|---|
| 自然排煙 | 標準装備 |
| 自然換気 | 標準装備 |
| 強制換気 | オプション(特注含む) |
| 手動 | 標準装備 |
| 電動 | オプション(特注含む) |
トップライトの商品一覧
ハッチシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 5WAYハッチ NS-GF | 採光、自然排煙、強制換気、自然換気の機能装備。 |
 | プレート形スモークハッチ NS-SH-R/M | 自然排煙および自然換気の機能装備。 |
 | 採光形スモークハッチ NS-SH-G/G1 | 採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。 |
 | 採光形ペアドームハッチ NS-SH-GP | 結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。 |
 | ステンレス製ハッチ NS-SHsus | ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。 |
ドームシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 排煙形ドーム NS-LHL | 採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 |
 | 排煙形ドーム（連続タイプ） NS-LHL-A | アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。 |
 | 排煙形ドーム（連窓形） NS-LHL | ドームを並べて接続した連窓形もあります。 |
 | 排煙形ドーム （パラレル形水平昇降式） NS-LHP | 独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。 |
 | 単体形ドーム NS-ALS,LLS | 側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 寒冷地向けに防露形もあります。 |
 | 連続形ドーム NS-LC | 幅は60cmから130cmまでの3種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 点検口 | ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。 |
 | オプション （2段水切／落下防止ネット） |
仕様
| 形式 | NS-SH-900G | NS-SH-1600G | NS-SH-1300G1 | NS-SH-2600G1 | NS-SH-2900G1 | NS-SH-3100G1 | |
|---|---|---|---|---|---|---|---|
| 採光面積（㎡） | 0.43 | 1.12 | 1.16 | 1.87 | 2.15 | 2.29 | |
| 排煙面積（㎡） | 0.82 | 1.59 | 1.61 | 2.50 | 2.79 | 2.99 | |
| 外形 寸法 （mm） |
A（内寸） | 1200 | 2060 | 1500 | 2200 | 2200 | 2200 |
| B | 1000 | 1860 | 1300 | 2000 | 2000 | 2000 | |
| C | 900 | 900 | 1300 | 1300 | 1450 | 1550 | |
| D（内寸） | 1100 | 1100 | 1500 | 1500 | 1650 | 1750 | |
| E | 305 | 305 | 645 | 645 | 690 | 720 | |
| ガラス寸法 （ ）内枚数 |
840×740（1） | 840×740（2） | 1340×735（2） | 1010×735（4） | 1010×824（4） | 1010×882（4） | |
| 重量（kg） | 70 | 100 | 130 | 185 | 195 | 205 | |
| 形式 | NS-SH-3500G1 | NS-SH-3700G1 | NS-SH- 4100G1 |
NS-SH- 4500G1 |
|||
|---|---|---|---|---|---|---|---|
| 採光面積（㎡） | 2.70 | 2.85 | 3.08 | 3.42 | |||
| 排煙面積（㎡） | 3.38 | 3.58 | 3.97 | 4.37 | |||
| 外形 寸法 （mm） |
A（内寸） | 2200 | 2200 | 2250 | 2450 | ||
| B | 2000 | 2000 | 2050 | 2250 | |||
| C | 1750 | 1850 | 2000 | 2000 | |||
| D（内寸） | 1950 | 2050 | 2200 | 2200 | |||
| E | 775 | 805 | 850 | 850 | |||
| ガラス寸法 （ ）内枚数 |
1010×997（4） | 1010×1057（4） | 702×1140（2） | 678×1140（4） | 772×1140（2） | 743×1140（4） | |
| 重量（kg） | 215 | 230 | 260 | 295 | |||
※有圧換気扇も取付けできます。ご相談ください。

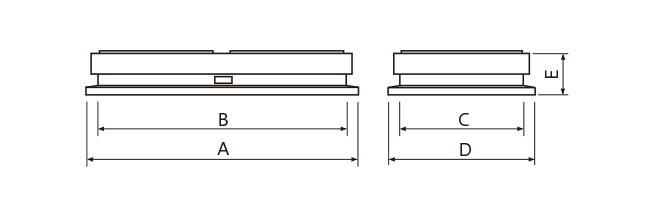

【NS-SH-900G/NS-SH-1600G】外形寸法図

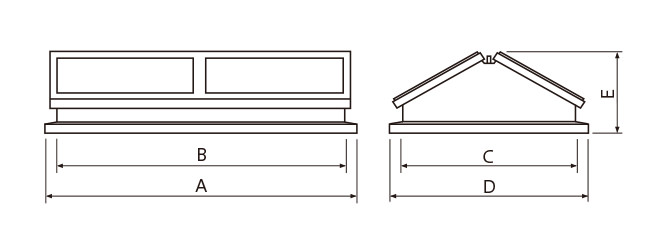

【NS-SH-1300G1〜4500G1】外形寸法図
