NSトップライト
連続形ドーム NS-LC幅は60cmから200cmまでの4種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。
- 商品概要
- 仕様
- 各種図面
商品概要

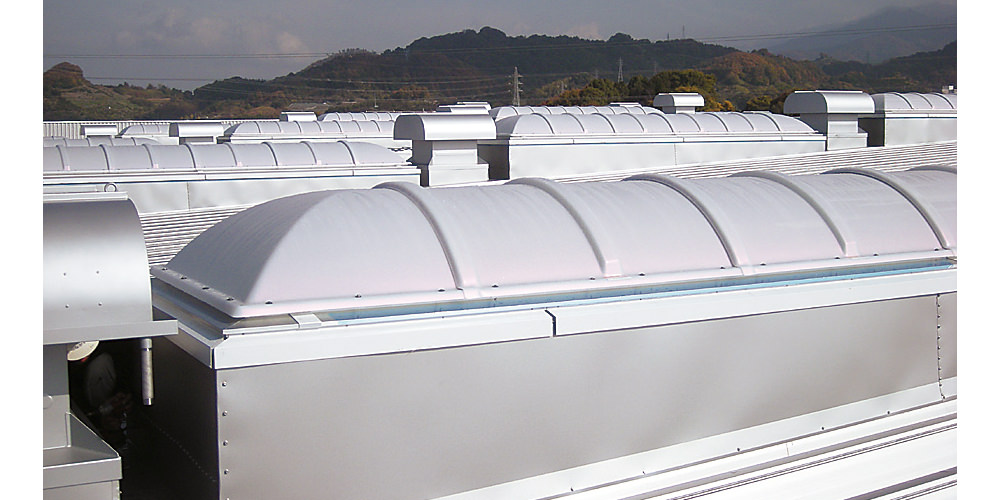

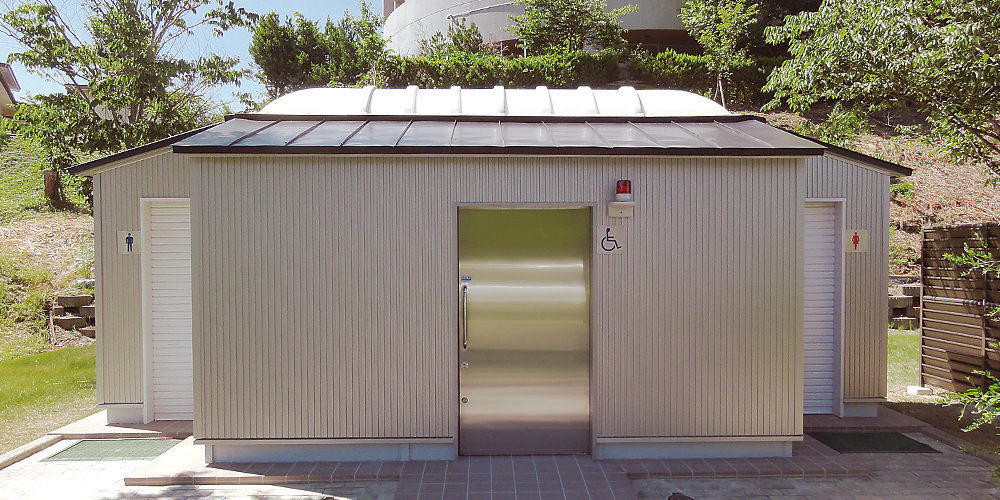

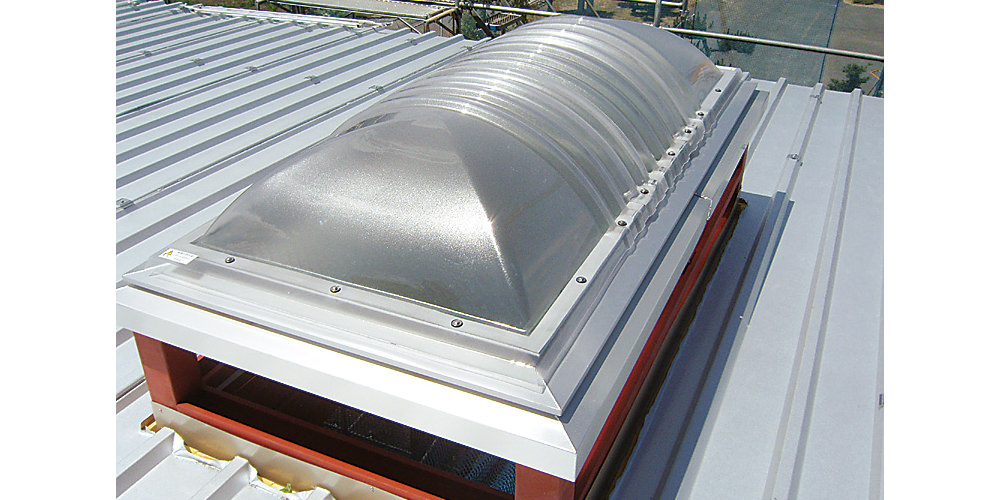

・連続で屋根面にドームを形成し豊富な自然光が得られます。
・事業所（工場、倉庫）、体育館、公共施設等の大型建物の採光に最適です。
・ドーム本体は、アクリルドームとポリカーボネート（単板）ドームがあります。
・全長（採光部長さ）は任意に設定できます。
材質
| フレーム | NS-LC：アルミ押出成形品（表面アルマイト処理） |
|---|---|
| NS-LCS：電気亜鉛メッキ鋼板（プライマー錆止め塗装） | |
| 採光部 | A：アクリルドーム |
| PC：ポリカーボネート（単板）ドーム |
トップライトの商品一覧
ドームシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 排煙形ドーム NS-LHL | 採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 |
 | 排煙形ドーム（連続タイプ） NS-LHL-A | アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。 |
 | 排煙形ドーム（連窓形） NS-LHL | ドームを並べて接続した連窓形もあります。 |
 | 排煙形ドーム （パラレル形水平昇降式） NS-LHP | 独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。 |
 | 単体形ドーム NS-ALS,LLS | 側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドーム、四角錐（アクリル）をご用意しています。 寒冷地向けに防露形もあります。 |
 | 連続形ドーム NS-LC | 幅は60cmから200cmまでの4種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 自然換気形ドーム NS-LV | 自然換気の必要な場所に。建物の大きさに合わせた連続形も製作可能です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 点検口 | ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。 |
 | オプション （2段水切／落下防止ネット） |
ハッチシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 5WAYハッチ NS-GF | 採光、自然排煙、強制換気、自然換気の機能装備。 |
 | プレート形スモークハッチ NS-SH-R/M | 自然排煙および自然換気の機能装備。 |
 | 採光形スモークハッチ NS-SH-G/G1 | 採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。 |
 | 採光形ペアドームハッチ NS-SH-GP | 結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。 |
 | ステンレス製ハッチ NS-SHsus | ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。 |
仕様
■アクリルドーム（寸法表）
（単位：mm）
| 形式 | NS-LC-/LCS-600A | NS-LC-/LCS-900A | NS-LC-/LCS-1300A |
|---|---|---|---|
| L | 1020 | 1020 | 900 |
| M | 980 | 980 | 860 |
| 全長 | 2000～ | 2000～ | 1760～ |
| N（内寸） | 100 | ||
| I | 160 | 250 | 350 |
| K | 98/80 | ||
※全長は、任意に設定できますが、端部L＋端部Mが最短となります。中間部を設置した場合の中間部最短は、NS-LC/LCS-600～1300で350mmです。
■ポリカーボネート（単板）ドーム（寸法表）
（単位：mm）
| 形式 | NS-LC-／LCS-600PC | NS-LC-／LCS-900PC | NS-LC-／LCS-1300PC |
|---|---|---|---|
| L | 650 | 800 | 900 |
| M | 550 | 700 | 800 |
| 全長 | 1200～ | 1500～ | 1700～ |
| N（内寸） | 100 | ||
| I | 160 | 250 | 350 |
| K | 50/30 | ||
※全長は、端部L＋端部Mが最短となり、これに100mm刻みで指定できます。

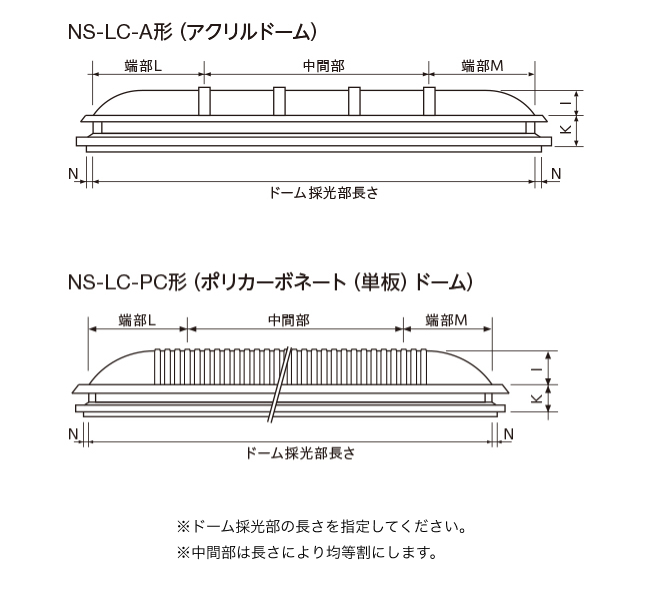

外形寸法図

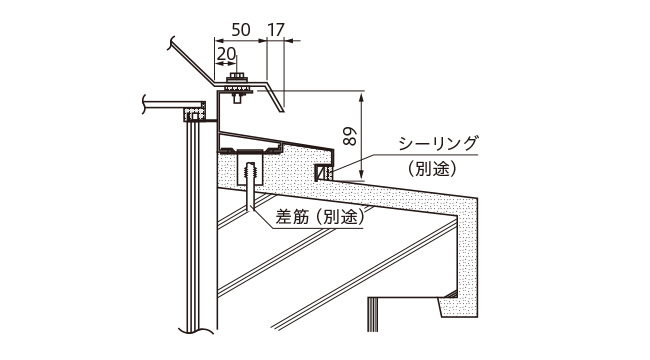

NS-LC形取付参考図
NS-LCS形取付参考図
