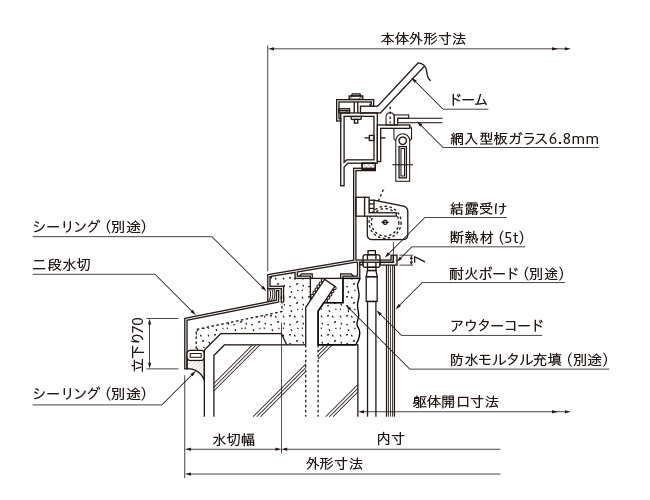

2段水切 M形（アルミ／ステンレス）　

共通［NS-LHL,NS-LHP,NS-ALS,NS-LLS,NS-LT］

商品概要

・アルミ製：アルミ表面アルマイト加工四隅溶接アルミ塗装仕上げ。（4分割）
・ステンレス製：SUS304 1.2t ヘアライン仕上げ。（4分割）
・躯体寸法による寸法指定できます。標準サイズ（水切幅）は100, 120, 140, 170mmとします。

■NS-ALS使用の場合

■NS-LHL使用の場合

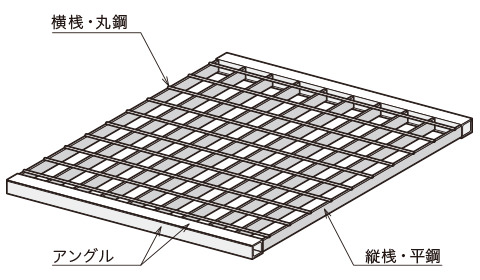

落下防止ネット

ドーム共通（連続タイプを除く）

商品概要

・転落事故防止対策として取り付け。
・架台に設置。

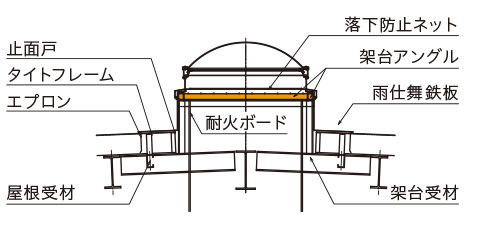

■取付断面図

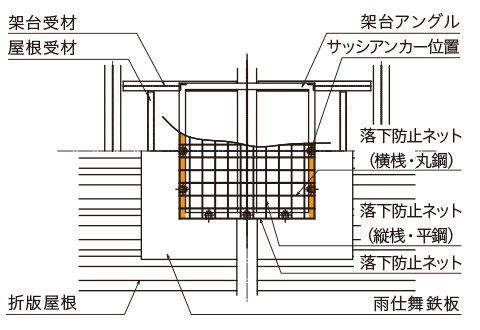

■取付伏図

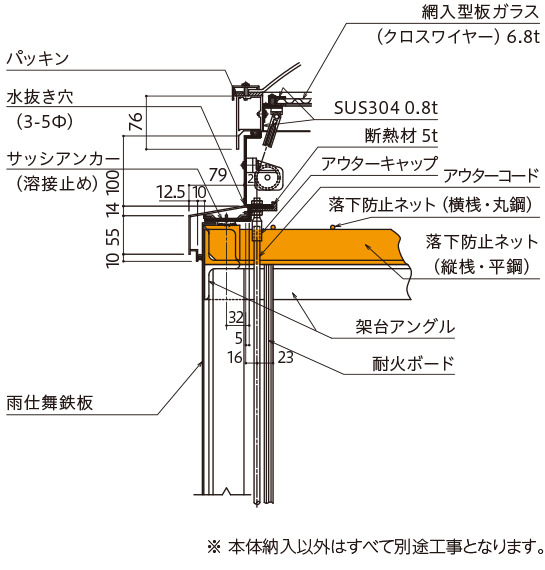

■取付詳細図

トップライトの商品一覧

ドームシリーズ

	商品名・型式	特長
	排煙形ドーム NS-LHL	採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。
	排煙形ドーム（連続タイプ） NS-LHL-A	アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。
	排煙形ドーム（連窓形） NS-LHL	ドームを並べて接続した連窓形もあります。
	排煙形ドーム （パラレル形水平昇降式） NS-LHP	独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。
	単体形ドーム NS-ALS,LLS	側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドーム、四角錐（アクリル）をご用意しています。 寒冷地向けに防露形もあります。
	連続形ドーム NS-LC	幅は60cmから200cmまでの4種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。
	自然換気形ドーム NS-LV	自然換気の必要な場所に。建物の大きさに合わせた連続形も製作可能です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。
	点検口	ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。
	オプション （2段水切／落下防止ネット）

ハッチシリーズ

	商品名・型式	特長
	5WAYハッチ NS-GF	採光、自然排煙、強制換気、自然換気の機能装備。
	プレート形スモークハッチ NS-SH-R/M	自然排煙および自然換気の機能装備。
	採光形スモークハッチ NS-SH-G/G1	採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。
	採光形ペアドームハッチ NS-SH-GP	結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。
	ステンレス製ハッチ NS-SHsus	ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。

仕様

2段水切外形寸法表（単位：mm）

外形寸法表（単位：mm）

※立下り寸法と水切幅は、駆体によりご指定できます。
