プレート形スモークハッチ NS-SH-R/M自然排煙および自然換気の機能装備。
- 商品概要
- 仕様
- 各種図面
商品概要
・自然排煙・自然換気の2つの機能を持つ専用ハッチです。
・ワンタッチで開放で10タイプ。
断熱効果を高めた豊富な機種をお選びください。
材質
| ボディ | 溶融亜鉛処理鋼板 |
|---|---|
| 採光部 | ─ |
※ステンレス製（塗装仕上）は特注扱とします
機能
| 採光 | 製作不可 |
|---|---|
| 自然排煙 | 標準装備 |
| 自然換気 | 標準装備 |
| 強制換気 | オプション(特注含む) |
| 手動 | 標準装備 |
| 電動 | オプション(特注含む) |
トップライトの商品一覧
ハッチシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 5WAYハッチ NS-GF | 採光、自然排煙、強制換気、自然換気の機能装備。 |
 | プレート形スモークハッチ NS-SH-R/M | 自然排煙および自然換気の機能装備。 |
 | 採光形スモークハッチ NS-SH-G/G1 | 採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。 |
 | 採光形ペアドームハッチ NS-SH-GP | 結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。 |
 | ステンレス製ハッチ NS-SHsus | ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。 |
ドームシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 排煙形ドーム NS-LHL | 採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 |
 | 排煙形ドーム（連続タイプ） NS-LHL-A | アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。 |
 | 排煙形ドーム（連窓形） NS-LHL | ドームを並べて接続した連窓形もあります。 |
 | 排煙形ドーム （パラレル形水平昇降式） NS-LHP | 独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。 |
 | 単体形ドーム NS-ALS,LLS | 側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 寒冷地向けに防露形もあります。 |
 | 連続形ドーム NS-LC | 幅は60cmから130cmまでの3種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 点検口 | ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。 |
 | オプション （2段水切／落下防止ネット） |
仕様
※下記以外の寸法はご相談ください。
| 形式 | NS-SH-900R | NS-SH-1600R | NS-SH-1300M | NS-SH-2600M | NS-SH-2900M | |
|---|---|---|---|---|---|---|
| 排煙面積（㎡） | 0.82 | 1.59 | 1.61 | 2.50 | 2.79 | |
| 外形 寸法 （mm） |
A（内寸） | 1200 | 2060 | 1500 | 2200 | 2200 |
| B | 1000 | 1860 | 1300 | 2000 | 2000 | |
| C | 900 | 900 | 1300 | 1300 | 1450 | |
| D（内寸） | 1100 | 1100 | 1500 | 1500 | 1650 | |
| E | 305 | 305 | 625 | 625 | 670 | |
| 重量（kg） | 65 | 80 | 110 | 135 | 150 | |
| 形式 | NS-SH-3100M | NS-SH-3500M | NS-SH-3700M | NS-SH-4100M | NS-SH-4500M | |
|---|---|---|---|---|---|---|
| 排煙面積（㎡） | 2.99 | 3.38 | 3.58 | 3.97 | 4.37 | |
| 外形 寸法 （mm） |
A（内寸） | 2200 | 2200 | 2200 | 2250 | 2450 |
| B | 2000 | 2000 | 2000 | 2050 | 2250 | |
| C | 1550 | 1750 | 1850 | 2000 | 2000 | |
| D（内寸） | 1750 | 1950 | 2050 | 2200 | 2200 | |
| E | 700 | 755 | 785 | 830 | 830 | |
| 重量（kg） | 155 | 160 | 165 | 185 | 215 | |
※有圧換気扇も取付けできます。ご相談ください。

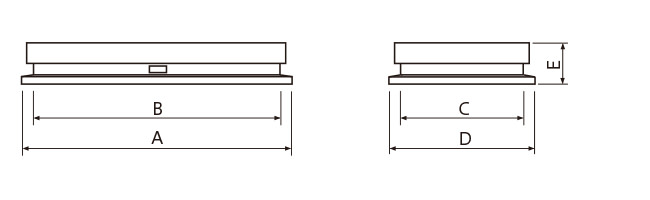

【NS-SH-900R/NS-SH-1600R】外形寸法図

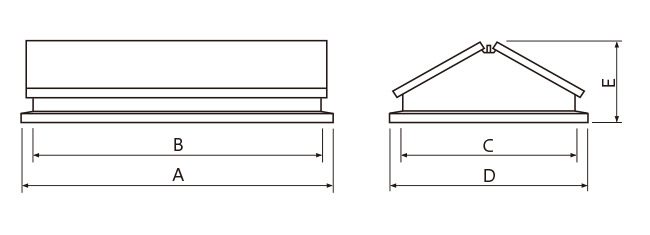

【NS-SH-1300M〜4500M】外形寸法図
