NSトップライト

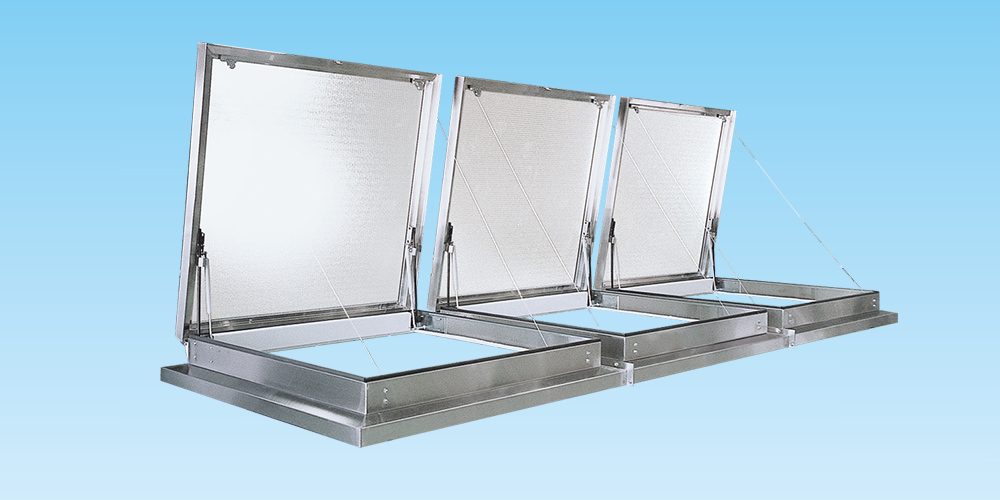

排煙形ドーム（連窓形）NS-LHLドームを並べて接続した連窓形もあります。
- 商品概要
- 各種図面
商品概要
材質
| フレーム | NS-LHL：アルミ押出成形品（表面アルマイト処理） |
|---|---|
| NS-LHLsus：ステンレスSUS304（ヘアライン仕上げ） | |
| 採光部 | 採光部材+網入型板ガラス6.8ｍｍ |
採光部材
| 材質：形式名 | アクリルドーム：NS-LHL/NS-LHLsus-□ A FP |
|---|---|
| ポリカーボネート（単板）ドーム：NS-LHL/NS-LHLsus-□ PC FP |
2段水切外径寸法表
| 水切幅 | 100 | 120 | 140 | 170 |
|---|---|---|---|---|
| 600用 | 1000 | 1040 | 1080 | 1140 |
| 900用 | 1300 | 1340 | 1380 | 1440 |
| 1300用 | 1700 | 1740 | 1780 | 1840 |
外形寸法表
| NS-LHL本体形式 | NS-LHL-600用 | NS-LHL-900用 | NS-LHL-1300用 |
|---|---|---|---|
| 形式 | M-600A | M-900A | M-1300A |
| 本体フレーム外寸 | 830 | 1130 | 1530 |
| 2段水切外形寸法 | 1000 | 1300 | 1700 |
| 2段水切外形内寸 | 800 | 1100 | 1500 |
| 2段水切外形立下り | 70 | 70 | 70 |
| 水切幅 | 100 | 100 | 100 |
| 解体開口寸法 | 648 | 948 | 1348 |
※立下り寸法と水切幅は、駆体によりご指定できます。
トップライトの商品一覧
ドームシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 排煙形ドーム NS-LHL | 採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 |
 | 排煙形ドーム（連続タイプ） NS-LHL-A | アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。 |
 | 排煙形ドーム（連窓形） NS-LHL | ドームを並べて接続した連窓形もあります。 |
 | 排煙形ドーム （パラレル形水平昇降式） NS-LHP | 独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。 |
 | 単体形ドーム NS-ALS,LLS | 側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 寒冷地向けに防露形もあります。 |
 | 連続形ドーム NS-LC | 幅は60cmから130cmまでの3種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 点検口 | ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。 |
 | オプション （2段水切／落下防止ネット） |
ハッチシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 5WAYハッチ NS-GF | 採光、自然排煙、強制換気、自然換気の機能装備。 |
 | プレート形スモークハッチ NS-SH-R/M | 自然排煙および自然換気の機能装備。 |
 | 採光形スモークハッチ NS-SH-G/G1 | 採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。 |
 | 採光形ペアドームハッチ NS-SH-GP | 結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。 |
 | ステンレス製ハッチ NS-SHsus | ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。 |

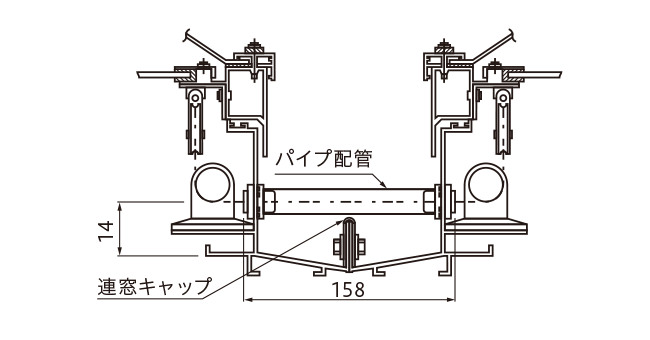

接続部（断面図）

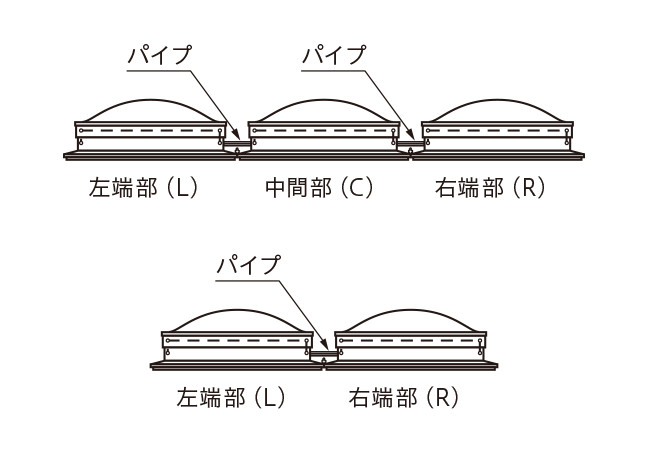

接続例
・ 接続部にパイプ配管することで1台のオペレータで複数台操作することができます。
・ 操作可能台数は機種により異なります。
・ 詳細につきましては、別途ご相談ください。
