NSトップライト
排煙形ドーム（連続タイプ）NS-LHL-Aアルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。
- 商品概要
- 仕様
- 各種図面
商品概要
連続形ドームを装着した排煙形で建築物に合わせた排煙面積を得られます。
材質
| フレーム | アルミ押出成形品（表面アルマイト処理） |
|---|---|
| 採光部 | 採光部材+網入型板ガラス6.8ｍｍ |
採光部材
| 材質：形式名 | アクリルドーム：NS-LHL-□ A FP |
|---|
トップライトの商品一覧
ドームシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 排煙形ドーム NS-LHL | 採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 |
 | 排煙形ドーム（連続タイプ） NS-LHL-A | アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。 |
 | 排煙形ドーム（連窓形） NS-LHL | ドームを並べて接続した連窓形もあります。 |
 | 排煙形ドーム （パラレル形水平昇降式） NS-LHP | 独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。 |
 | 単体形ドーム NS-ALS,LLS | 側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 寒冷地向けに防露形もあります。 |
 | 連続形ドーム NS-LC | 幅は60cmから130cmまでの3種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。 |
 | 点検口 | ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。 |
 | オプション （2段水切／落下防止ネット） |
ハッチシリーズ
| 商品名・型式 | 特長 | |
|---|---|---|
 | 5WAYハッチ NS-GF | 採光、自然排煙、強制換気、自然換気の機能装備。 |
 | プレート形スモークハッチ NS-SH-R/M | 自然排煙および自然換気の機能装備。 |
 | 採光形スモークハッチ NS-SH-G/G1 | 採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。 |
 | 採光形ペアドームハッチ NS-SH-GP | 結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。 |
 | ステンレス製ハッチ NS-SHsus | ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。 |
仕様
| 形式 | NS-LHL-9002 | NS-LHL-13002 | |
|---|---|---|---|
| 採光面積（㎡） | 1.40 | 3.10 | |
| 排煙面積（㎡） | 1.49 | 3.20 | |
| 外形寸法 （mm） 兼用タイプ/ RC専用タイプ |
W | 900 | 1300 |
| A | 1130（1110） | 1530（1510） | |
| C（内寸） | 948 | 1348 | |
| E | 2080（2060） | 2880（2860） | |
| G（内寸） | 1898 | 2698 | |
| ガラス寸法（mm） | 860×897（2枚） | 1260×1297（2枚） | |
| 重量（kg） | 90 | 170 | |
上記RC専用タイプの寸法です。（ ）内は架台取付。

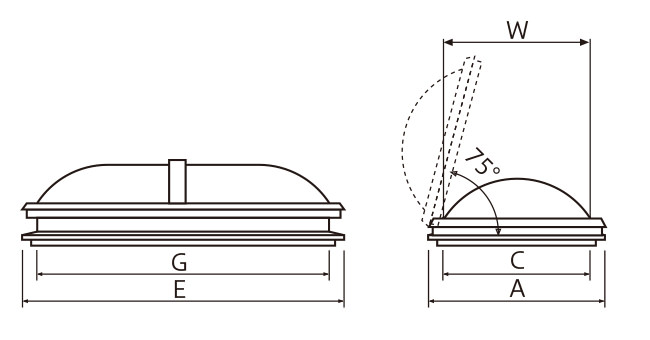

外形寸法図

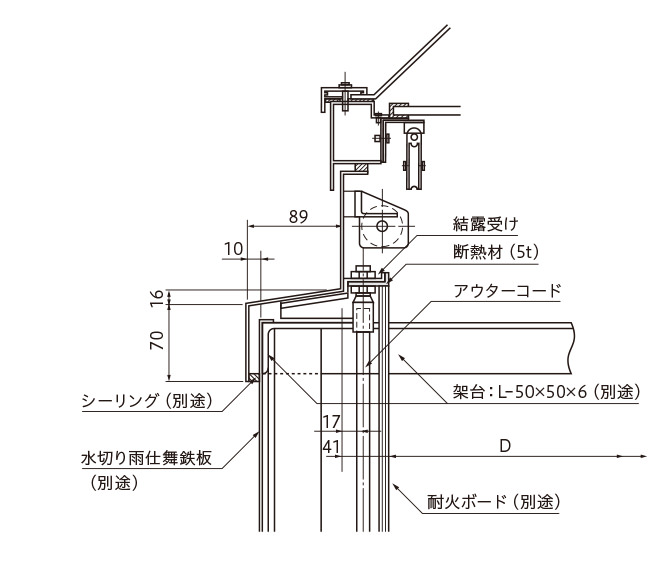

架台取付参考図（折版・瓦棒・その他）兼用タイプ

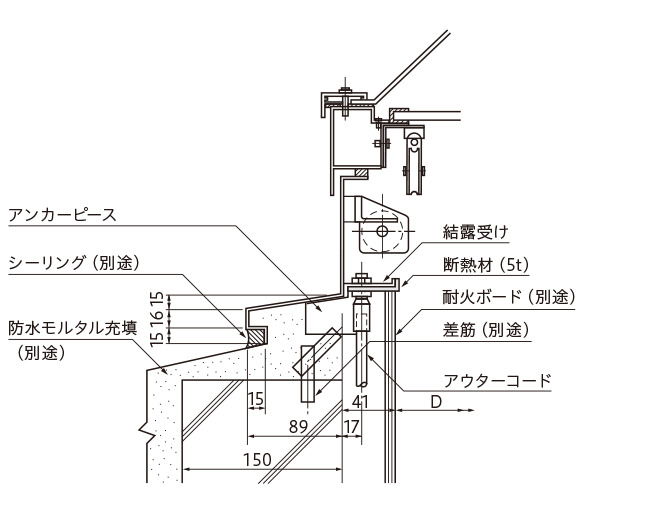

RC取付参考図（RC専用タイプ）
