商品概要（NS-LHL-A/PC）

・ローシルエットで新登場し、大幅に開放角度をアップ。
・開放機構はトーションバーを採用し、大幅に開放角度をアップ。
・採光部は額縁全周押え方式により安定した固定。
・ワイヤーの取出口を左右自由に選択できます。
・ワンタッチのボタン操作で速やかに75°まで全開します。
・採光部は、下表の採光部材表中から選べます。

性能

試験場：財団法人 建材試験センター中央試験場

材質

採光部材

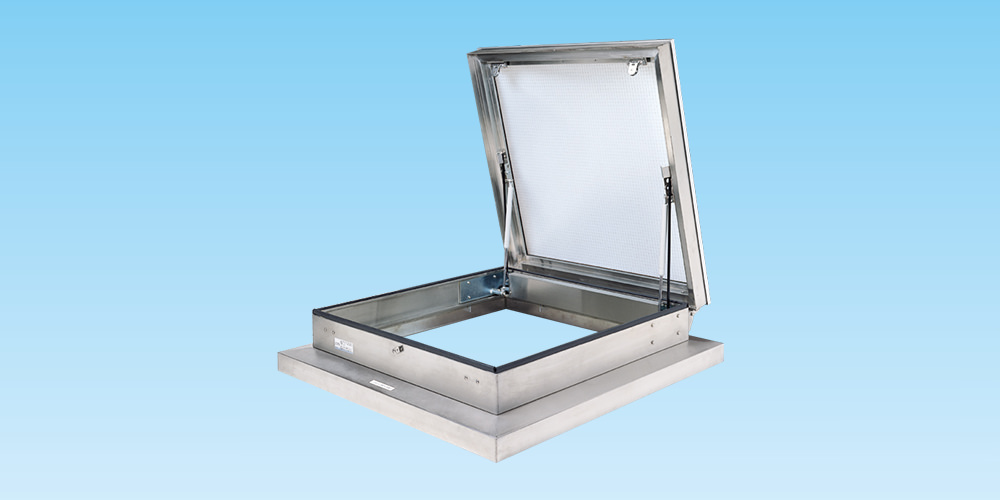

商品概要（NS-LHLsus-A/PC）

・ステンレス製の固定フレーム、開閉部フレームで耐火建築物に最適
・開放機構はトーションバーを採用し大幅に開放角度をアップ。
・ステンレス製はヘアライン仕上げで美観を引き立てます。
・採光部は額縁全周押え方式により安定した固定。
・ワイヤーの取出口を左右自由に選択できます。
・建築基準法に適合した排煙と自然換気、採光の機能を持つドームです。
・ワンタッチのボタン操作で速やかに75°まで全開します。
・採光部は、下表の採光部材表中から選べます。

材質

採光部材

トップライトの商品一覧

ドームシリーズ

	商品名・型式	特長
	排煙形ドーム NS-LHL	採光機能に自然排煙機能をプラス。 アルミ押出成形品とステンレス製があります。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。
	排煙形ドーム（連続タイプ） NS-LHL-A	アルミ押出成形品で連続形を実現しました。 開口部を大きくしたので、全体のコストを下げることができます。
	排煙形ドーム（連窓形） NS-LHL	ドームを並べて接続した連窓形もあります。
	排煙形ドーム （パラレル形水平昇降式） NS-LHP	独自の開閉機構によるパラレルタイプ。 アルミ押出成形品とステンレス製があります。
	単体形ドーム NS-ALS,LLS	側窓に比べ、同一採光面積で3倍の光量が得られます。 採光部は、アクリルドーム、ポリカーボネート（単板）ドームをご用意しています。 寒冷地向けに防露形もあります。
	連続形ドーム NS-LC	幅は60cmから130cmまでの3種類。豊富な採光量が得られるので大型建築物に最適です。 採光部は、アクリルドームとポリカーボネート（単板）ドームをご用意しています。
	点検口	ドームタイプ：トップライトスタイルで常時採光ができ、屋上の点検出入口に便利です。 プレ−トタイプ：ステンレスSUS304ヘアライン仕上げ、天板に吸音ボード貼。
	オプション （2段水切／落下防止ネット）

ハッチシリーズ

	商品名・型式	特長
	5WAYハッチ NS-GF	採光、自然排煙、強制換気、自然換気の機能装備。
	プレート形スモークハッチ NS-SH-R/M	自然排煙および自然換気の機能装備。
	採光形スモークハッチ NS-SH-G/G1	採光、自然排煙、自然換気の機能を備え、省エネルギーを考慮に入れたスモークハッチです。 採光面積0.43〜3.42㎡の10機種をご用意しています。
	採光形ペアドームハッチ NS-SH-GP	結露を防止するポリカーボネート（中空シート）を採光部に採用。 普通ガラスの450倍、アクリルの約30倍の耐衝撃性があり、耐熱、耐寒性も保持。 耐候性に優れ、幅広い用途に応えます。
	ステンレス製ハッチ NS-SHsus	ボディがステンレス製のハッチです。 採光形、採光形ペアドーム、プレート形をご用意しています。

仕様

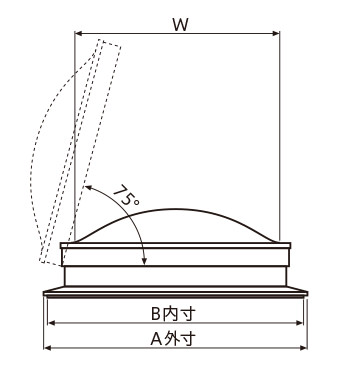

【NS-LHL】外形寸法図

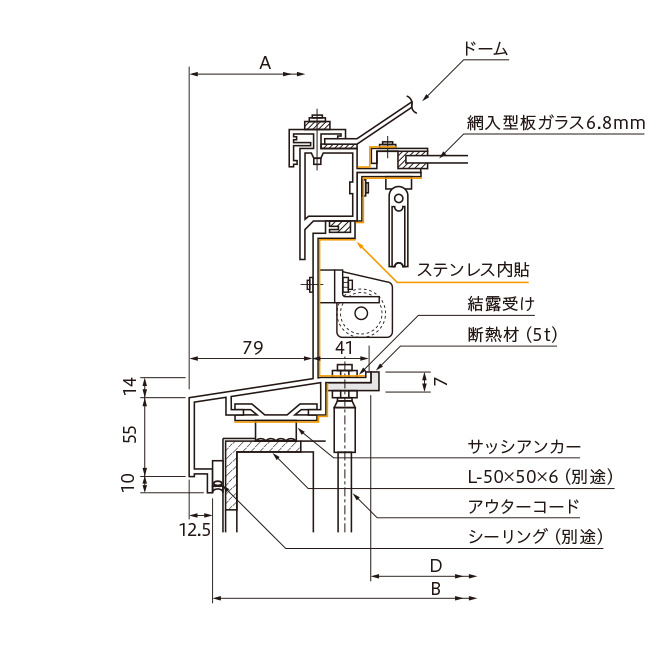

【NS-LHL】架台取付参考図（折版・瓦棒・その他）兼用タイプ

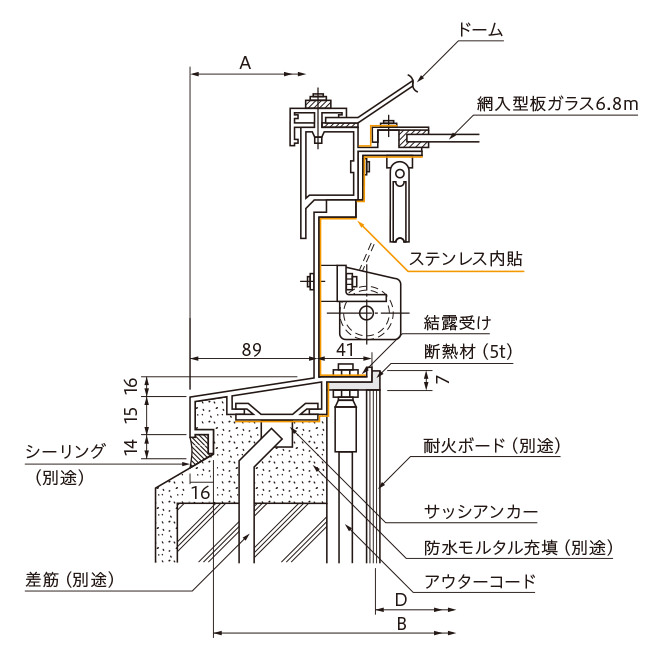

【NS-LHL】RC取付参考図（RC専用タイプ）

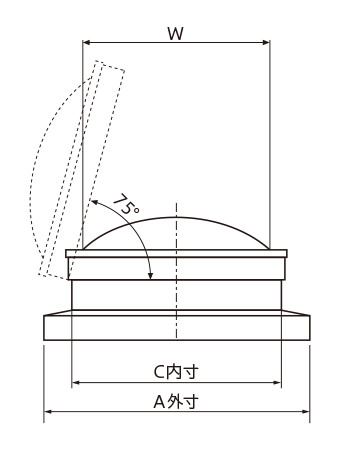

【NS-LHLsus】外形寸法図

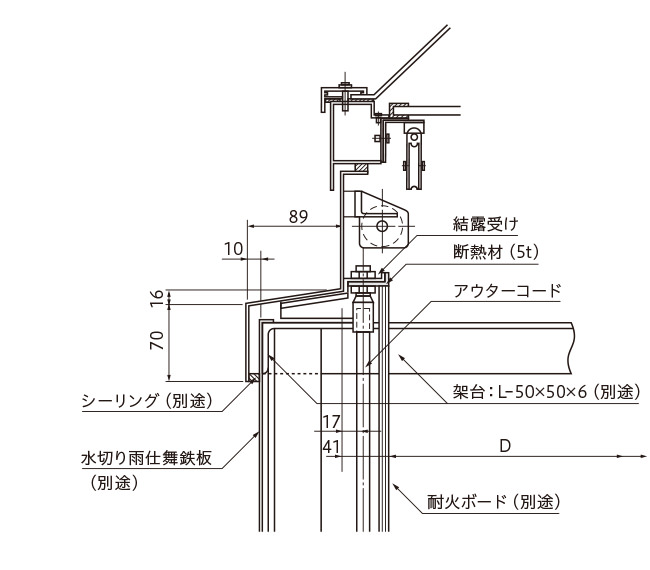

【NS-LHLsus】折版取付参考図

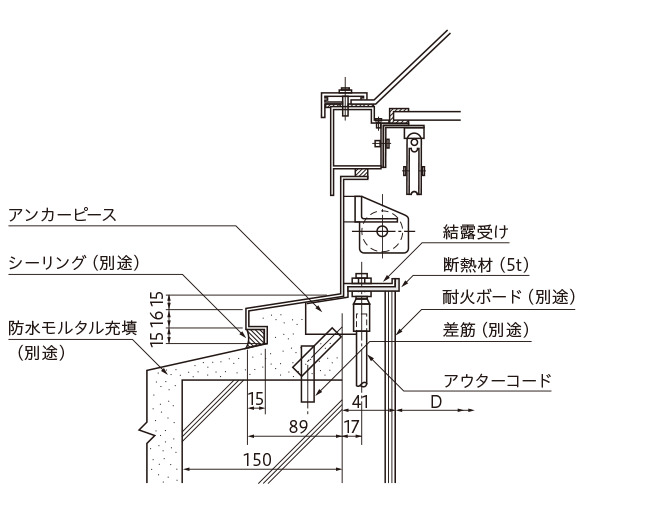

【NS-LHLsus】RC取付参考図
